【注意】
1.所有规格均使用直流电源(如3.7V锂电池，或交流转直流变换器即常见的开关直流稳压电源)，所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的开关直流稳压电源。

2.该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)F15C1-Axxxx-PB2应超过0.22A，例如 12V0.5A以上；
2)F15C1-Axxxx-PB5应超过0.32A，例如 5V1A以上；
3)F15C1-Bxxxx-PB2应超过0.58A，例如 12V1A以上；
4)F15C1-Dxxxx-MB1@4V应超过0.4A，例如 4V1A以上；
5)F15C1-Dxxxx-MB1@2V应超过0.25A，例如 2V1A以上；
6)F15C1-Cxxxx-MJ2应超过0.33A，例如 12V1A以上；
7)F15C1-Cxxxx-MJ5应超过0.68A，例如 5V1.5A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵达不到额定参数、无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V2A/JF-5V2A电源。详情点这里！

3.电压允许范围：
1)无刷电机5V/12V型号：5V±10%，12V±10%；
2)有刷非空心杯电机5V/12V型号：5V(2～6V)，12V(8～16V)；
3)有刷空心杯电机4V型号：2～5V；
注意：不建议超电压工作，会让流量变大，但寿命缩短，有可能失去正常的免费质保！

5.【型号及代号说明】：
1)F—抽打两用微型气泵系列；15是内部编号；
2)C—小体积；
3)1—单泵头；2—双泵头(未来有才推出)
4)A—无刷电机A型(标准版默认标配)；B—无刷电机B型(标准版选配)；C—有刷直流电机(简化版默认标配)；D-空心杯有刷电机(简化版选配)；
5)EA—默认材质组合：EPDM隔膜、阀片及PA泵头；FA-FKM隔膜、阀片及PA泵头(耐腐材质组合)；
6)控制方式：M-有刷电机(含空心杯)电压调速控制(客户自配有对应功能的H桥电路才能实现)，P-无刷电机PWM调速控制；
7)版本简述：J—简化版，B—标准版
8)工作电压：5-5V，2-12V DC，1-4V/2V DC等特殊电压，从F40开始，微型泵型号不再出现类似描述：“XXX-24V/XXX-12V” ！
9)气嘴朝向XX(与标准朝向不同的其他朝向，需定做)：
00-气嘴标准朝向(与电机同向，角度=0°(默认不写))
09-在气嘴标准朝向基础上顺时针旋转90°；
18-在气嘴标准朝向基础上顺时针旋转180°；
27-在气嘴标准朝向基础上顺时针旋转270°。
【说明】：选配非标准朝向泵头后产品，负压不受影响。
10)特殊定做：如高低温环境型型/高温介质型/防爆型：
DH1：低温环境1型-20℃-0℃，不需加热器；DH2：低温环境2型-30℃-0℃；会配加热器；
GH：高温环境型0℃-60℃；
GJ1：高温介质1型0℃-80℃；GJ2：高温介质2型0℃-100℃(需定做成FA组合)；
FB：防爆型(暂无，未来规划)；

6.版本对比：
F15系列目前根据不同电机配置、品控要求的不同等分为2个版本：简化版(简称J)、标准版(简称B)；分别用对应“J”、“B”表明。订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比

7.【实例说明】：

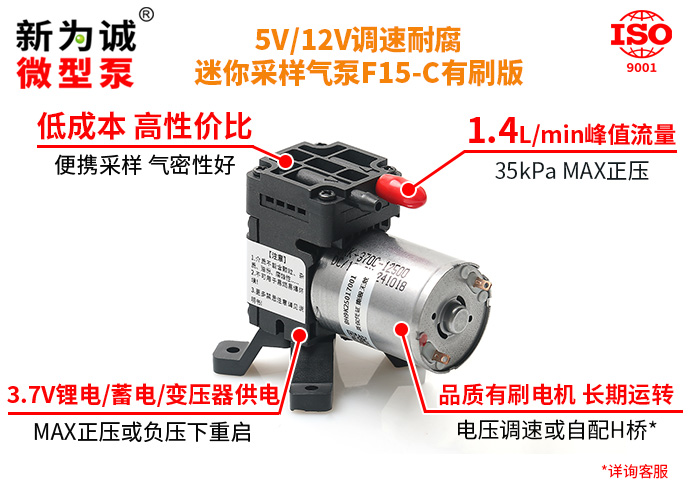

(1)F15C1-CH3EA-MJ518：代表高性价比微型气泵F15，偏重小体积、单泵头，有刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头；不调速或电压调速控制(需客自配H桥电路)，简化版，5V DC供电，气嘴顺时针旋转180°；

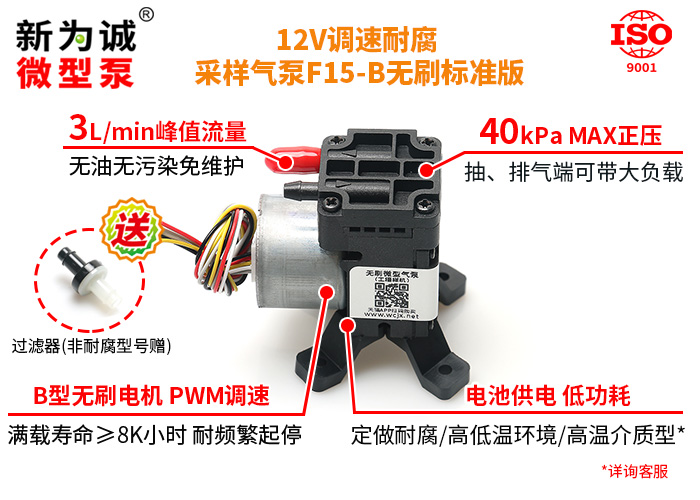

(2)F15C1-BH3FA-PB2DH2：代表小体积迷你F15，单泵头，B型无刷电机(F15系列中流量MAX)，外径3mm宝塔接头；FKM耐腐隔膜、阀片及PA泵头；PWM调速控制，标准版，12V DC供电；耐低温环境-30℃-0℃；

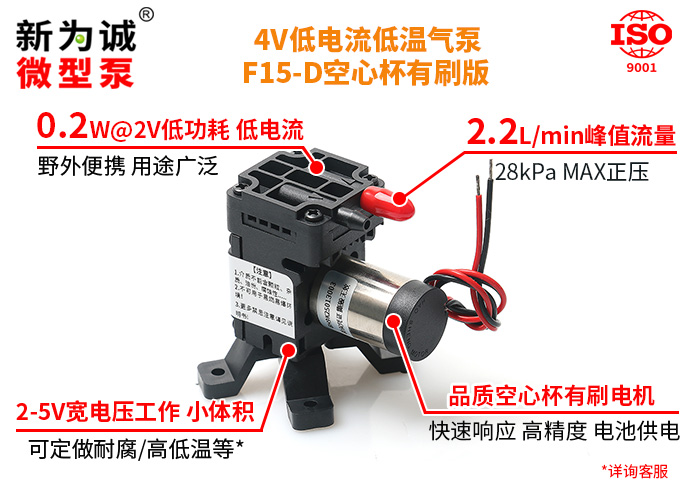

(3)F15C1-DH3EA-MB1：代表低功耗正负压微型气泵F15，单泵头，空心杯有刷电机，外径3mm宝塔接头；EPDM隔膜、阀片及PA泵头，电压调速标准版，4V DC供电；气嘴默认朝向(还可2V DC供电下，兼顾低功耗0.2W，达到平均流量0.6L/min，行业同类产品中流量MAX！详见上面参数表)。

8.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
9.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【其他参数】
1.抽、排气嘴尺寸(mm)：ø2(内孔)×ø4.3(外径)，接口形状：直插式(抽、排气嘴一样)；
2.建议接管(mm)：ø3×ø6硅胶管；重量：详见参数表；
3.抽排气嘴一样(但有三角形方向指示和IN、OUT标识区分)，盖有红色防尘帽，请使用前取下。

1.【性能优势】
1)低功耗高效率优势：新为诚F15系列，普遍电流功耗较低，特别是F15-D型，采用空心杯有刷电机，专为电池供电等低能耗设计！额定电压4V，可在2-5VDC下工作，并在0.2W@2V的很低运行功耗下，达到0.6L/min的高流量，目前行业内较罕见！
2)F15系列，可全压力范围持续运行，MAX正压或MAX负压下重启，轻松拿捏！
3)可搭配锂电池供电模块、实现移动、野外充电、供电(详询客服)；

2.【成本、寿命优势】
1)既有低成本(大批量才100多元/台)、寿命适中的有刷版F15C1-C，也有长寿命、高可靠性无刷版F15C1-A、大流量的F15C1-B；
2)还有快速响应、高精度空心杯有刷电机版F15C1-D可选；
不论您是看重成本体积、寿命可靠性、低功耗低电流等，总有一款适合您(寿命值详见后面)！

3.【定做优势】
1)定做耐腐FKM隔膜和膜片；
2)定做高温环境型/高温介质型：前者在MAX60℃高温环境稳定可靠运行；后者MAX可耐100℃以上高温介质；
3)定做低温环境型：可在-30～0℃或-20～0℃低温环境运行；

4.【场景优势】
1)气体检测、采样分析：
(1)专为低功率场合优化，特别适合配套气体检测设备生产厂家，例如电池供电、流量3L/min以内便携式采样仪等；
(2)若检测、采样腐蚀性气体，还可定做FKM氟橡胶材质；
2)气体远距离传输、气体循环：气密性良好，具备很低的气体泄露率，可用于气体运输和循环。实测经过50米的管路进行传输，F15几乎没有流量衰减(简单管路，不考虑其他负载...)；

5.新为诚抽打两用微型气泵F15，系微型气泵F17/F24D，微型真空泵V17/V24D系列升级品及替代品，迷你体积仅不足4CM见方、重约40克，属于工业级迷你微型气泵；
6.新为诚F15，峰值流量1.4～3.0L/min，平均流量0.8～1.5L/min，MAX负压：-26～-40kPa，MAX正压：28～40kPa，均优于17/24D系列；且气密性、参数一致性比17/24D更好！

7.迷你微型气泵F15，充分考虑客户需求，推出无刷标准版、有刷简化版、空心杯有刷低电流版、还可定做耐腐型号：

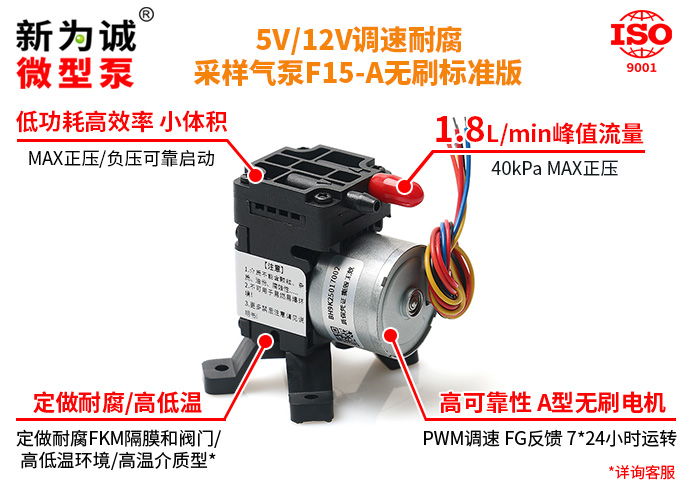

1)无刷标准版(F15-A/B)：配备12V/5V品质无刷电机，电机寿命可达15K小时，满负载下连续运转寿命≥8K小时，非常适合频繁起停或长期连续运转工况！还支持PWM调速、FG电机转速反馈，一台F15可满足多个不同参数场景；
2)有刷简化版(F15-C)：配备品质有刷电机，电机寿命可达3K小时，满负载下连续运转寿命≥2.5K小时！支持电机电压调速或客自配H桥控制电路实现PWM调速、频繁启停、堵转、过流保护等......(详询客服)！让看重成本的客户，也可享受中流量正负压带来的便利和性能；
3)空心杯无刷低电流版(F15-D)：配备4V品质空心杯有刷电机，电压范围广(可在2-5V区间宽电压工作)，低功耗，功率低至 0.2W，非常适合电池供电的便携设备...空心杯电机的好处：无铁芯转子，减少额外能耗，效率高启动阻力惯性低，精度高，适于轻量化、高精度、快速响应场合，如工业机器人生产线、仿生义肢、数控机床、无人机飞行器、胰岛素泵等；
3)为降低客户研发测试成本，新为诚充分替客户考虑，现推出F15定做服务(详见上面定做优势)，1台也可以定做了,详询客服......
8.允许介质富含水汽(详见介质要求)，可昼夜不停长期连续运转，无油无污染、免维护；
9.抽、排气端可带大负载，甚至堵死也属于正常工作；无刷版对控制电路几乎无干扰！
