12v调速无刷微型气泵|长寿命调速无刷气泵|抽气打气两用微型气泵——F25N系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 产品参数曲线图(仅品质版提供)
 版本对比/自带保护列表
 随货配件
 选型注意事项
 无刷电机信号定义+逻辑接线图
 使用注意、警告
 F25N对比FML的优势分析报告
12v抽打两用微型气泵F25N彩图


调速微型气泵F25N

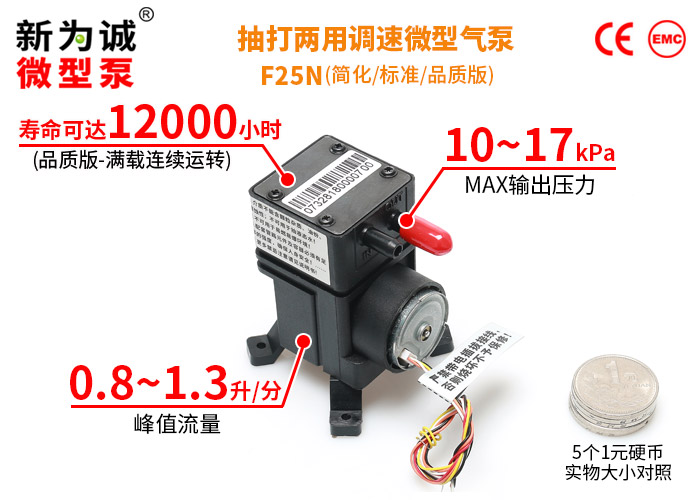

调速微型气泵F25N-产品实物大小对比图

调速微型气泵F25N

微型气泵F25N-产品实物图

12v抽打两用微型气泵F25N技术参数表



型号

额定电压
(V DC)

负载电流
(mA)
额定功率
(W)
流量(L/min)

MAX负压
(相对真空度)

MAX输出压力
峰值流量
平均流量

(kPa)

(kPa)
F25N170.95
12
≤170
≤2.04
≥1.3
≥0.95
≥-15
≥17
F25N100.5
12
≤120
≤1.44
≥0.8
≥0.5
≥-9
≥10
F25NB170.95
12
≤170
≤2.04
≥1.1
≥0.7
≥-15
≥17
对比:标准大气压
0
0


【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A,例如 12V2A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的12V2A电源。详情点这里!
3.输入电压要求12V±10%。
4.该系列微型泵根据:
(1)性能、寿命、生产工艺、调试等不同,可分为简化版、标准版、品质版;具体区别请点击:各种版本对比
(2)是否可定做不同材质:
①型号中带有后缀“B”的,可定做耐腐蚀材质(隔膜/单向阀材质:FKM(氟橡胶));
②无后缀的,默认为:隔膜/单向阀材质:EPDM
(3)【实例】(订购时,请一定注明版本后缀!):
F25N170.95-12V(简化版),意为F25N系列气泵中,简化版,DC 12V供电;
F25N100.5-12V(品质版),意为F25N系列气泵中,品质版,DC 12V供电,寿命MAX长,品质MAX好产品。
③F25NB170.95-12V(标准版),意为F25N系列气泵中,定做隔膜/单向阀材质为FKM(氟橡胶),标准版,DC 12V供电。

5.(1)F25N微型调速泵简化版可和TAA调速器配套调速;详情请点击:高性价比便携式TAA调速器
 (2)F25N标准版、品质版可和TWS-1、TWS-2、TS调速器配合调速,详情请点击:
  稳速型TWS-1调速器、工作状态记忆型TWS-2调速器、中文高精度触摸屏TS

【其他参数】
1.体积(长x宽x高,单位:mm):35×51×56(不含橡胶脚垫,如果含橡胶脚垫约68mm高);
2.抽、排气嘴尺寸(mm):ø3.2(内孔)×ø5.5(外径) 接口形状:直插式(抽、排气嘴一样);
3.建议接管(mm):ø4×ø8硅胶管;重量:约95克。
4.抽气嘴IN、排气嘴OUT,盖有红色防尘帽,请使用前取下。


12v抽打两用微型气泵F25N特点




1.新为诚抽打两用微型气泵F25N,系原FML系列(几年前推出的老产品)的升级产品,在以下方面等进行了改进:
(1)新为诚特殊的内置轴向窜动消除技术,在新为诚微型泵噪音水平本身不算高的基础上,再次大幅度降低,试验表明F25N的噪音平均水平,比FML降低了约5-8dB(仅包括中gao端的标准版、品质版);
(2)利用多年的技术积累,重新设计、开模;对内部密封结构等优化、改进,使得原本就较高的气密性进一步提升!还可定做耐腐蚀的氟橡胶阀门和膜片......
(3)从原FML泵ABS顶盖,升级成厚度近1mm防潮处理钢件,不易生锈、不易出现塑料边角变形翘起导致气密性下降等隐患;取消了原FML气嘴分型线等,气密性更高......新为诚微型泵

(4)装配效率大幅度提高、噪音更低、可靠性更高;
2.F25N系列采用内置电路的品质无刷电机BLDC,有专用调速、反馈、启停控制信号线:
(1)既可接收外部方波信号,通过改变低电平的占空比,PWM调节微型泵的电机转速,从而间接改变流量;
(2)又能对外每周期输出6个脉冲,供客户的电路检测,从而得知电机的实时转速;配合符合新为诚调速规范的控制电路,可非常方便地实现自动闭环控制,从而完成类似“恒流”、“恒压”的高级应用......
(3)还可利用高低电平,控制泵的启停,避免频繁开关电源带来的冲击......

3.F25N微型气泵自带过热、过载双保护:
(1)过热保护:新为诚微型泵电机如因负载过大、长期连续运转、环境温度过高等导致电机温升过高,会自动停机保护;直到重新断电再通电重启;新为诚微型泵
(2)过载保护:微型泵运转中,如果有异物不小心进入电机轴卡住,泵会自动停机,直到重新断电再通电重启;
型泵
4.允许介质富含水汽,可昼夜不停长期连续运转,噪音低,体积小(仅约1/4成年人手掌大);
5.抽气口可提供负压、排气口可提供正压,属于独特的抽气打气两用泵;
6.抽、排气端都可带大负载,甚至堵死,皆属于正常工作;袖珍体积,无油无污染、免维护......



(未完待续见下一页)
