长寿命无刷微型气泵|两用抽气泵|直流无刷微型气泵-中流量中高正压SFKY系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	使用注意、警告
	●	技术参数表	●	三维结构安装图
	●	该系列特点	●	随货配件、产品参数曲线图
	●	各种版本对比	●	频率调速接线说明
	●	选型注意事项	●	微型泵电路参数(注意事项)


	无刷抽打两用微型气泵SFKY 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

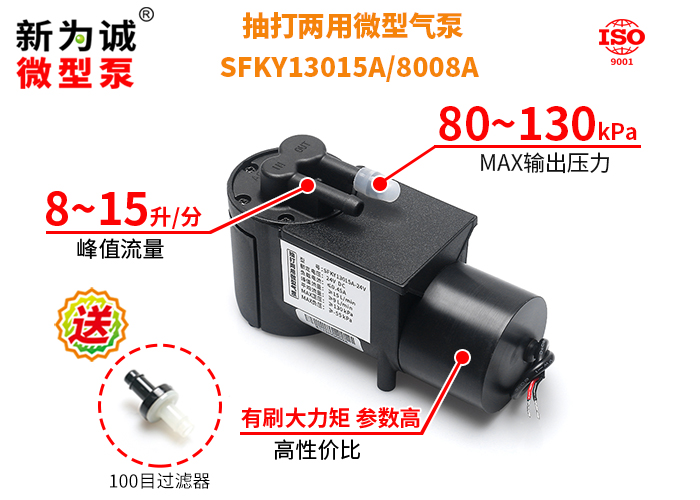

抽打两用有刷微型气泵SFKY13015A、SFKY8008A(非调速型)-产品实物图

无刷电机抽打两用气泵FKY

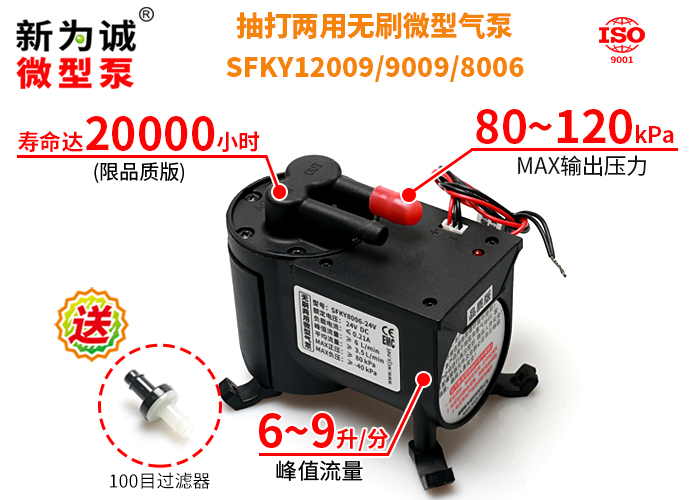

抽打两用无刷微型气泵SFKY12009、SFKY9009、SFKY8006(非调速型)-产品实物图

无刷电机抽打两用气泵FKY

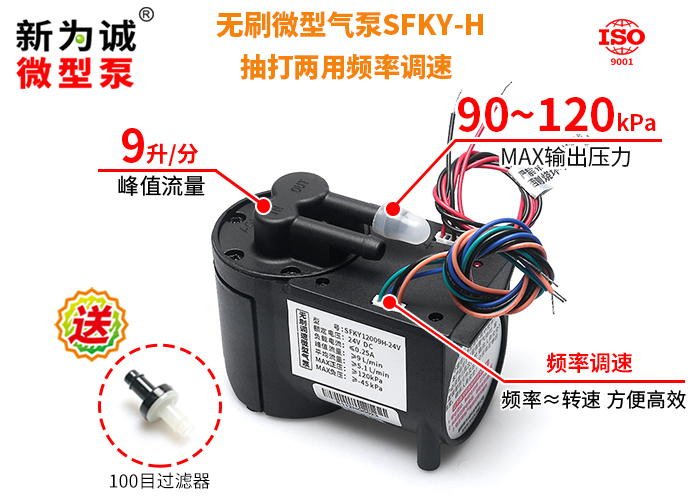

抽打两用无刷微型气泵SFKY-H(调速型)-产品实物图


	无刷抽打两用微型气泵SFKY 技术参数表		● ● ●

型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	流量(L/min)		MAX负压 (相对真空度)	MAX输出压力 (正压)
型号	额定电压 (VDC)	负载电流 (A)	额定功率 (W)	峰值流量	平均流量	(kPa)	(kPa)
SFKY13015A (有刷新品)	24	≤0.45	≤10.8	≥15	≥9	≥-55	≥130
SFKY8008A (有刷新品)	24	≤0.3	≤7.2	≥8	≥5	≥-40	≥80
SFKY12009 (无刷新品)	24	≤0.25	≤6.0	≥9	≥5.1	≥-45	≥120
SFKY9009 (无刷新品)	24	≤0.25	≤6.0	≥9	≥5.1	≥-45	≥90
SFKY8006	12	≤0.5	≤6.0	≥6	≥3.5	≥-40	≥80
SFKY8006	24	≤0.21	≤5.04	≥6	≥3.5	≥-40	≥80
对比：标准大气压						0	0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.输入电压要求：
1)SFKY13015A-24V：输入电压要求15V～32V；
2)SFKY8008A-24V：输入电压要求8V～32V；
3)其他型号：输入电压要求12V±10%，24V±5%；
电压变化会影响电流、流量大小，压力基本不变。
【警告】有刷版，若输入电压太低或负载过大(例如堵转)等原因导致泵停转，应立即断电！待恢复正常电压才能重新上电，否则可能引起微型泵电机烧毁等，将导致保修失效！敬请谅解！
3.该系列微型泵启动电流较大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)SFKY13015A-24V/SFKY8008A-24V应超过6A，例如 24V6A以上；
2)SFKY12009-24V/SFKY9009-24V应超过3A，例如 24V4A以上；
3)SFKY8006-12V/24V应分别超过5.5A/3A，例如 12V6A/24V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。详情点这里！

4.型号、版本及代号说明：
1)型号：该微型泵配备电机类型：无代码(默认配备无刷电机)、A(配备有刷电机)；
2)版本：有刷电机型号，不区分版本；无刷电机型号根据部件质量、品控要求的不同等分为3个版本，简化版/标准版/品质版，用中文说明；
3)调速：根据是否能调速，分为“基础型”(默认，无代码)、“频率调速型”(需型号后加“H”)；
4)实例：
(1)SFKY8006-12V(简化版)，代表：无刷微型气泵SFKY8006，DC 12V，配备无刷电机，属简化版不调速型号；
(2)SFKY12009H-24V(标准版)，代表：无刷微型气泵SFKY12009H，DC 24V，配备无刷电机，属标准版频率调速型号；
(3)SFKY13015A-24V，代表：有刷微型气泵SFKY13015A，DC 24V，配备有刷电机，属有刷版不调速型号；

(4)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比；
5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：无刷型号：91.5×50×82.5(含减震脚)，有刷型号：125.5×50×82.5(含减震脚)
2.抽、排气嘴尺寸(mm)：ø4.4(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；
3.建议接管(mm)：ø6×ø10硅胶管；重量：约400克(有刷型号)/250克(无刷型号)。
4.抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。


	无刷抽打两用微型气泵SFKY 特点		● ● ●


	1.2023年起，新为诚推出SFKY系列更多新品，搭配不同电机，增加频率调速功能，兼顾寿命、成本、功能等，将SFKY的至高负压、峰值流量等进一步扩展，强烈推荐！ 2.新为诚抽打两用微型气泵SFKY，正压可达80-130kPa，峰值流量6-15L/Min，属目前抽打两用微型气泵中，正压、流量中等较高产品；有刷产品兼顾成本、参数、使用简单、结实耐用，质量仅约400克；无刷产品主打长寿命、低干扰、易调速；袖珍体积，仅3/4拳头大，质量仅250克，小巧便携； 3.新为诚两用微型气泵SFKY，还可提供定做：对于某些特殊场合的低启动电流要求，还可定做全内置控制电路的微型气泵SFKY，保证启动时低电流降低对供电需求，启动后又能保证参数，而客户只需简单接上电源即可使用，无需再做无刷电机控制，非常方便，详询新为诚！ 4.新为诚抽打两用微型气泵SFKY8006，系热销老产品FKY8006优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进： (1)参数与FKY8006保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到SFKY8006，不需要改动原有安装方式，不会增加额外成本......； (2)利用新为诚多年的微型泵生产经验和技术积累，重新设计、开模等；对外观、内部密封结构等优化、改进，使外形更美观、合理：例如防尘效果更好；取消了气嘴分型线等，气密性进一步提高！...... 5.微型气泵SFKY(有刷版)特点：性价比高，例如SFKY13015A，对比SFKY8006(简化版非调速)，流量翻了2.5倍，价格却仅仅略微上涨；电压范围广：例如SFKY8008A-24V，电压允许范围：8～32V...... 6.微型气泵SFKY(无刷版)特点： 1)细分为非调速型、可调速型：前者成本低，性价比；后者可频率调速，频率≈转速，且有“转速记忆”功能；具备长寿命、低干扰等优点...... 2)两重自动保护：自带过载、过热保护(有刷版、无刷简化版无)： (1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁； (2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁； 3)标准版及品质版，仍然采用品质无刷电机，gao端微型气泵的标志性参数-“频繁启停参数”较高，品质版频繁启停次数高达150万次以上！特别适合大负载下，频繁启停或长期昼夜不停连续运转等恶劣工况！ 7.允许介质富含水汽，可昼夜不停长期连续运转，噪音低；减震装置设计更合理； 8.抽、排气端都可带大负载，甚至堵死也属于正常工作；小体积，无油不污染介质、免维护......


	无刷抽打两用微型气泵SFKY 版本对比		● ● ●

该微型泵根据配置、品控要求的不同等分为4个版本，如下表：

该系列目前有4个版本		有刷电机版 (简称“有刷版”)	无刷电机版
该系列目前有4个版本		有刷电机版 (简称“有刷版”)	简化版	标准版	品质版
新为诚配置寿命	电机品质	有刷电机 ★	无刷电机 ★	无刷电机 ★★	无刷电机 ★★★★
	隔膜性能	★	★	★★	★★★★
	轴承性能	★	★	★★	★★★★
	满载寿命	3K小时	3-5K小时	5-8K小时	10-12K小时
	空载寿命	4500小时	8000小时	12000小时	18000小时
	电机寿命	5000小时	10000小时	15000小时	20000小时
新为诚性能比较	噪音	不做要求	不做要求	★★	★★★
	电磁干扰	▲▲▲▲▲	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～40℃	0～50℃	0～50℃
	频率调速功能	×	可选	可选	可选
	转速反馈信号	×	×	×	×
	过热、过载保护	×	×	√	√
	保修	1年	1年	1年	2年
频繁启停参数	寿命	/	＞10万次	＞60万次	＞150万次
	测试工况	/	转60秒停60秒	转30秒停30秒	转15秒停15秒
	测试工况	昼夜连续循环，排气口满负载。

注：
1.★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
2.产品寿命测试说明：
(1)满载寿命测试工况：封堵泵排气口，抽气口直通大气，使泵工作在MAX压力工况下24小时不停机连续运转：
(2)空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3)电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4)寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5)实验数据来源为新为诚科技实验室，以及供应商实验室。

2.特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版≈有刷版(个体差异除外)；详询客服。
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！

(未完待续见下一页)
