微型采样真空泵|12伏采样气泵|直流在线采样气泵-小流量中负压SVUY系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	使用注意、警告
	●	技术参数表	●	三维结构安装图
	●	该系列特点	●	随货配件
	●	各种版本对比	●	产品参数曲线图(暂无)
	●	选型注意事项	●	微型泵电路参数(注意事项)


	在线采样真空泵SVUY 产品彩图		● ● ●

无刷电机抽打两用气泵FKY

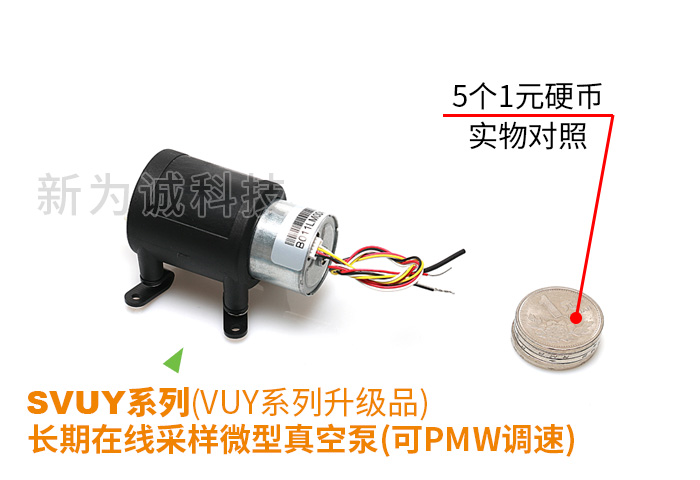

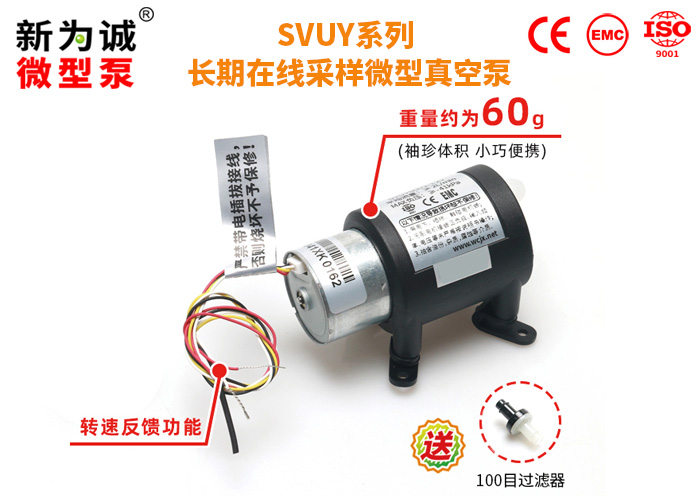

在线采样真空泵SVUY系列-产品实物图


	在线采样真空泵SVUY 技术参数表		● ● ●

型号	额定电压 (VDC)	负载电流 (A)	功率 (W)	流量(L/min)		MAX负压 (相对真空度)
				峰值流量	平均流量	(kPa)
SVUY6002	12	≤0.19	≤2.28	≥2	≥2	≥-41
对比：标准大气压						0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大，为保证泵的正常运转，所配直流稳压电源电流应该超过 2A，例如 12V2A以上的开关直流电源(过载能力要强)，否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的12V2A电源。详情点这里！
3.输入电压要求12V±10%。
4.版本说明：该微型泵根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比
5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：60.5×32.1×40(含减震脚)；
2.抽、排气嘴尺寸(mm)：
进气嘴ø1.6(内孔)×ø4(外径)；接口形状：直插式；出气嘴ø2.1(内孔)×ø4.6(外径)；接口形状：防滑凸起式；
3.建议接管(mm)：ø3×ø6硅胶管；重量：约60克。
4.抽、排气嘴有IN、OUT指示，盖有红色防尘帽，使用前请取下。


	在线采样真空泵SVUY 特点		● ● ●


	1.新为诚在线采样真空泵SVUY，系热销老产品VUY6002优化模具升级品，为了兼顾老客户持续采购需求和新客户更高质量、可靠性需求等，在以下方面进行了保留和改进： (1)参数与VUY6002保持基本一致，且体积、安装尺寸、方式完全兼容，老客户完全可以无缝切换到VUY6002，不需要改动原有安装方式，不会增加额外成本......； (2)对外观、内部密封结构等优化、改进，使外形更美观、合理：例如外壳颜色变更为更耐脏的黑色...... (3)免费升级：新为诚SVUY“全系列”都配备了转速反馈功能(原VUY简化版是没有反馈功能的)；特别适合处于研发期的客户，初期微型泵选型，可选全功能的SVUY简化版，批量定型时再选用品质、寿命更高的标准版、品质版，兼顾价格和品质、降低研发成本！ 2.新为诚在线采样真空泵SVUY，可细分为简化版、标准版、品质版；其中简化版性价比MAX，不光能调速，还能转速反馈，且连续运转的寿命可达3500小时！品质版更是延长了质保承诺，质保时间从原来的1年提高到了2年，频繁启停次数更是gao达180万次以上！ 3.新为诚在线采样真空泵SVUY，属于三腔泵，故峰值流量和平均流量非常靠近(都是2升/分)，意味着与其他这两者参数相差较大的产品相比，SVUY流量更平稳，脉动更小，更适合有流量平稳性要求的客户和场合。 4.新为诚在线采样真空泵SVUY，仍然采用广受赞誉的品质无刷电机，体积仅约成年人手掌摊开的1/4大小，但这这么小的体积下，除了能提供2LPM的中等流量外，还能提供不低的负压：MAX负压-41kPa，较有竞争力。 5.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它基本不会对控制电路有干扰。 6.自带过载、过热双重自动保护： (1)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁； (2)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁； 7.允许介质富含水汽，可昼夜不停长期连续运转，噪音低；长寿命、低干扰； 8.新为诚在线采样真空泵SVUY，仅重60克，袖珍体积，小巧便携，无油不污染介质、免维护......


	在线采样真空泵SVUY 版本对比		● ● ●

该微型泵根据部件档次、品控要求的不同等分为3个版本，如下表：

该系列目前有3个版本		简化版	标准版	品质版
新为诚配置寿命	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
	满载寿命	不能堵塞抽气口
	空载寿命	3500小时	5500小时	7500小时
	电机寿命	10000小时	15000小时	20000小时
新为诚性能比较	噪音	不做要求	★★	★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速功能	√	√	√
	转速反馈信号	√	√	√
	过热保护	×	√	√
	过载保护	×	√	√
	保修	1年	1年	2年
频繁启停参数	寿命	18万次	80万次	180万次
	测试工况	转30秒停30秒	转15秒停15秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口和排气口保持畅通。
调速器		配TS-F12调速器

注：
(1).★越多，代表此项性能越好；以上对比不代表某种产品不好，供客户根据需要选择适宜的版本，特此说明!
(2).寿命测试条件：在清洁无腐蚀的实验室内，泵抽气口和排气口保持畅通，直通大气，昼夜不停地连续运行；环境温度5℃～30℃，随气候波动；相对湿度＜90%，随气候波动。
(3).关于寿命值，若实际工况优于新为诚测试工况，寿命将会延长。
(4).品质版噪音数据以后会更新。简化版与标准版噪音更大，不作具体数据规定、不作检验标准。

(未完待续见下一页)
