您当前的位置:首页>>无刷微型泵调速器TS系列
微型泵产品分类 >>升级版无刷微型泵调速器TS介绍
成都新为诚科技有限公司
触摸屏调速器|无刷微型气泵调速器|无刷微型水泵调速盒|液晶屏调速器(TS系列)

参数列表

(点击查看)

 产品彩图

 报警代号与处理

 该系列特点
 三维尺寸及安装图
 技术参数表
 多功能安装说明
 与其他类别调速器对比
 注意事项
 使用、接线与操作说明

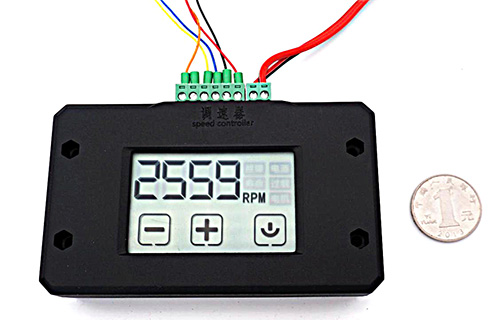

触摸屏调速器TS产品彩图

TS-C24、D12无刷微型泵触摸屏调速器
无刷触摸屏调速器TS-G12
TS-G12无刷微型泵触摸屏调速器
无刷微型泵调速器数显型完整版
TS系列无刷微型泵触摸屏调速器通电后面板内容示意图

触摸屏调速器TS特点




1.专门与新为诚微型调速泵(调速微型水泵、调速真空泵、调速微型气泵)配套,功能较全,可通过控制微型泵无刷电机转速,从而调节泵的流量、压力等参数;
2.继承了广受欢迎的“工作状态记忆”功能(原TWS-2调速器功能,但已停产):可智能记忆断电前的工作状态:例如调好的转速、断电前是处于“暂停”或“工作”状态的,下次通电后直接恢复到原来状态工作!避免了老式调速器通电后,还必须按一下启停按钮才能运转的尴尬。
3.全新触控方式,可触摸调控泵启停和转速大小,实时显示当前泵电机转速。从原来调速器的数码管显示方式(仅能显示转速),升级为中文液晶大屏幕;转速、调控、报警等功能全部集于中文屏幕,更方便观察、调节;档次更高,质量更好。

4.智能稳速:内部采用闭环控制算法,实时监测和调整电机转速,自动稳速功能,使泵的输出更稳定:
    可克服外部条件变化带来的影响,智能调节,确保泵的转速恒定,使泵输出更稳定。采用闭环控制原理,高频侦测转速数据并与设定值对比,然后自动进行调速,使转速稳定在设定值。

5.自带过热、过载、过流保护功能,能有效防止泵意外损坏;防误碰保护可避免误操作:只有手指接触到触摸屏1-2秒后调节才起作用;
6.出错报警代码,让解除故障更快捷,可以对照故障代码表,迅速排除故障,大大提高效率,减少返修时间和成本!
7.电路输入采用全数字信号控制,抗干扰能力强,工作稳定可靠。
8.采用开放式安装孔设计,用户可根据自己的实际情况选择适合的安装方式,配有防松螺母,安装后不易松动,免除后顾之忧。
9.适合对以下客户群:
(1)对从新为诚购买的无刷微型泵有调速要求,但有没时间和精力开发或者不擅长的;
(2)希望调速,但对调速器的稳速、精度、转速记忆有较高要求的客户群



触摸屏调速器TS技术参数表


调速器型号
电压
(DC)
适用新为诚无刷微型泵型号
转速可调范围
(r/min)
备注
TS-C24
24V
FNY、VLK、VLC、VBY、WNY系列的24V产品;
SFNY、SVLK、SVLC、SVBY、SWNY系列的24V产品;
V26、V30、F35系列中的基础型简化版,定做调速24V产品。 实例:F35H-JJ-24V(定做PWM调速)。
约700~3100
  特别注意区分电压,否则将烧毁电机,不属于正常质保范围!
TS-D12
12V
FNY、VLK、VLC、VBY、WNY系列的12V产品;
SFNY、SVLK、SVLC、SVBY、SWNY系列的12V产品;
V26、V30、F35系列中的基础型简化版,定做调速12V产品。 实例:F35H-JJ-12V(定做PWM调速)。
约700~2500
TS-E12
12V
FML、VML系列;
F25N、W25N的标准版或品质版(仅用于抽气,不能用于抽水或液体时调速);
W24D210(仅用于抽气,不能用于抽水或液体时调速)。
约1300~2600
W25N、W24D210 属于单腔泵,抽水负载较大,调速易引起报警。
TS-F12
12V
VUY、SVUY、SWUY、WUY系列标准版或品质版(仅用于抽气,不能用于抽水或液体时调速);
约1500~5600
SWUY、WUY抽水负载较大,调速易引起报警。
TS-G12
5V
V24D、F24D系列的标准版或品质版的5V产品及W24D20 (仅用于抽气,不能用于抽水或液体时调速);
约2000~3600
V24D/F24D简化版不能调速,且W24D20属于单腔泵,抽水负载较大,调速易引起报警。

注意:
1.WJY、WXY、WKY、WQY、SWJY、SWKY等系列无刷水泵,VKY、FKY、SVKY、SFKY等系列无刷真空泵或气泵无法调速,也无法使用调速器!
2.抽水时因负载大,转速范围会有所变窄,此为正常现象,并非故障,敬请知晓!
3.新为诚TS调速器配备了一块触控液晶中文大屏幕,对供电的直流电源的各项指标,如抗干扰、过载能力等要求很高,否则易造成液晶触控屏工作失灵等故障,故建议一定要采用新为诚专门定做的,通过各项严苛指标检验的,配套开关直流稳压电源(目前优惠推广期:买一台TS系列调速器就送一台电源,推广期结束后需要单独购买)!
4.新为诚微型泵V24D、F24D、W24D的额定电压为5V,使用调速器时需要将调速器连接12V电压,调速器会自动适配并输出5V电压!
5.新为诚微型泵V24D、F24D、W24D等简化版无转速反馈功能,不可匹配TS-G12型调速器,如需调速功能请选择功能更多、寿命更好的标准版或品质版!使用时,需要将TS-G12调速器4根控制线分别与泵上对应颜色线一一对应缠绕或焊接后绝缘包扎!

6.不同系列的泵所匹配的调速器是不同的,订购时请一定正确选择,否则接错后有可能烧毁泵和调速器,将不属于免费质保范围!
7.转速可调范围仅代表本型号调速器调整范围,不代表对应泵产品允许的转速范围!
(例如重载下,WUY等带载能力一般的微型泵,就不能调到MIN转速,否则有可能烧毁!)
8.调速器尺寸(mm):110×65×26,重量:约130克(含安装螺钉,不含电源);含电源为:约540克。


触摸屏调速器TS与其他类别调速器对比


触摸屏TS
稳速通用型TAA
完整版稳速型TWS-2
显示方式
中文加数字
仅数字显示转速
仅数字显示转速
转速调节方式
数字精确设定
数字精确设定
数字精确设定
转速记忆功能
(断电记忆功能)
工作状态保存后
是否能自动恢复
×
是否有稳速功能
调节精度
(误差范围)
几十RPM

>100RPM

>100RPM
配套的调速泵版本
后期几乎可以和所有的新为诚调速微型泵配套
可与新为诚简化版(带反馈功能)、完整版调速泵配套
只能与新为诚完整版调速泵配套
生产情况
正式推出后,大量生产
接近停产
停产

触摸屏调速器TS使用+接线与操作说明




【使用说明】
  液晶调速:通过触控液晶屏,实现对泵的启停控制和对泵电机的转速控制。通过调节泵的电机转速来改变泵的流量。另外,当泵出现不同故障时会显示不同的报警代码,故障处理更加迅速、方便,不必寄回新为诚科技就可迅速排除故障!

(未完,接下一页)
