您当前的位置:首页>>水气两用水泵-换代>>3.7v锂电池微型小水泵WGV
微型泵产品分类 >>两用微型水泵产品介绍
成都新为诚科技有限公司
3.7V锂电池微型水泵|1.5V干电池水泵|1.2V镍氢充电电池水泵-小流量高扬程WGV系列

参数列表

【点击右边表格文字查看】

  产品彩图

  使用注意、警告

  技术参数表
  三维结构安装图
  该系列特点
  随货配件、产品参数曲线图
  各种版本对比
  调速接线说明
  选型注意事项
  微型泵电路参数(注意事项)
3.7v锂电池微型小水泵WGV 产品彩图



无刷电机抽打两用气泵FKY

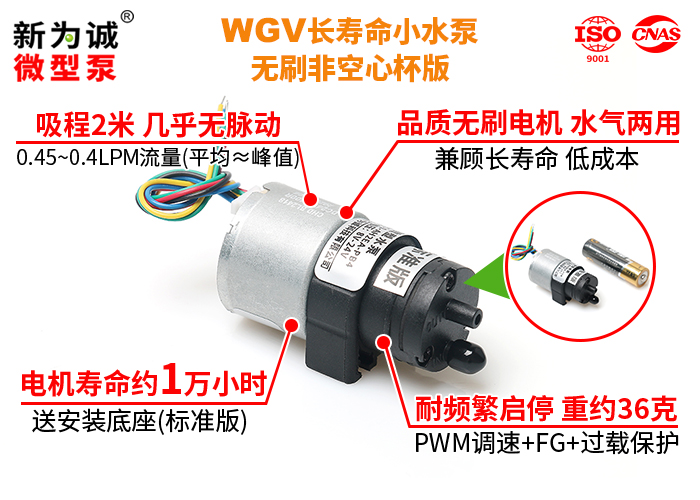

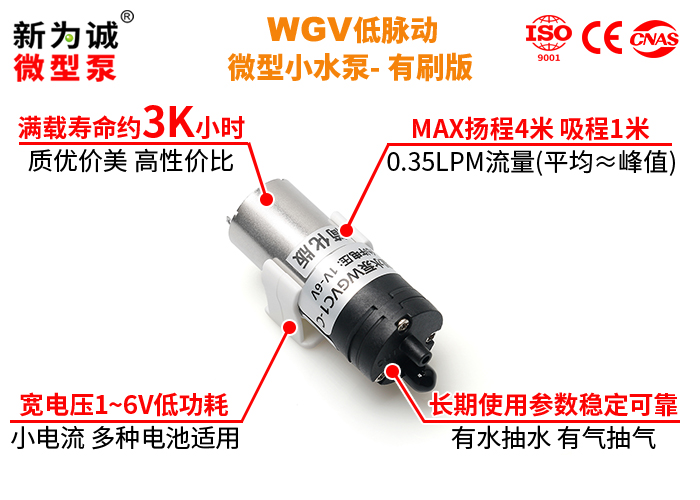

3.7v锂电池微型小水泵WGV-产品实物图



无刷电机抽打两用气泵FKY

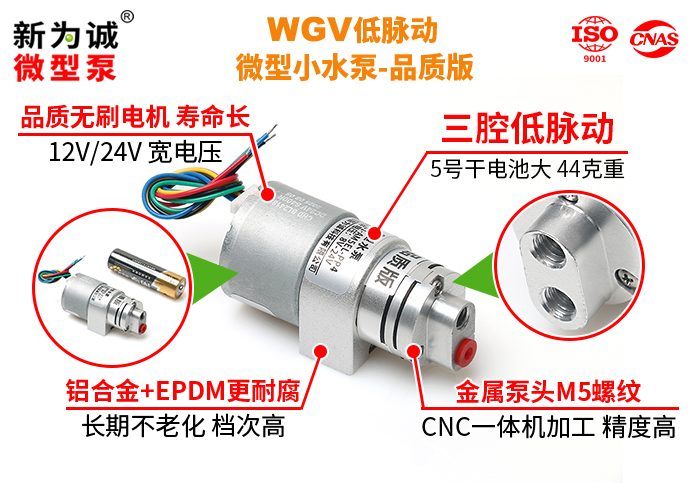

3.7v锂电池微型小水泵WGV-产品实物图


3.7v锂电池微型小水泵WGV 技术参数表


1.WGV系列标准产品:
型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量


MAX
扬程
额定
电压
负载
电流
额定
功率
峰值
流量
平均
流量
MAX负压
(相对真空度)
MAX输
出压力
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(L/min)
(kPa)
(kPa)
WGVC1-CH2EA
-MJ5
5
0.2
1.0
0.3
1.5
4
5
0.3
0.25
-15
20
WGVC1-KH2EA
-PB5
5
0.3
1.5
0.2
2
8
5
0.35
0.3
-20
30
对比:标准大气压
 0

★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。

2.WGV系列处于不同电压时,对应参数表:
型号
做水泵时
做真空泵时
额定
电压
负载
电流
额定
功率
开口
流量


MAX
扬程
额定
电压
负载
电流
额定
功率
峰值
流量
平均
流量
MAX负压
(相对真空度)
MAX输
出压力
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(L/min)
(kPa)
(kPa)
WGVC1-CH2EA
-MJX
X
0.2
1.0
0.3
1.5
X
0.3
0.25
-15
20
WGVC1-KH2EA
-PBX
X
0.3
1.5
0.2
2
X
0.35
0.3
-20
30
对比:标准大气压
 0

★特别说明:本表格参数为正式上市前工程样机预览参数,仅供参考,正式参数可能调整。
(不在上表中的特殊电压(如5V DC供电)、材质等可联系新为诚定制...)


【注意】
1.所有规格均使用直流电源。所需电池或直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.输入电压要求:简化版允许:1-6V;标准版允许:2.8-6V;电压变化会影响电流、流量、压力等大小。
3.该系列微型泵对启动电流有一定要求,为保证泵的正常运转,建议所配5V直流稳压电源“过流保护电流”:
1)WGVC1-CH2EA-MJ(有刷简化版)应超过1.0A,例如 5V2A以上;
2)WGVC1-KH2EA-PB(无刷标准版)应超过0.5A,例如 5V1A以上;
客户配备的开关直流电源(过载能力要强);否则可能造成泵无法启动甚至烧毁(注意,此类故障不属于正常质保范围)!强烈推荐我司专门定做的JF-5V2A。详情点这里!

4.型号、版本及代号说明:
1)型号说明:
(1)W—水气两用水泵、GV—内部编号;
(2)C-偏重小体积;1-单头,2-双头(未来可能推出);
(3)C-有刷电机,K-空心杯无刷电机;
(4)H2-接头:2mm内径软管宝塔气嘴;
(5)EA-默认材质:EPDM隔膜、EPDM阀片、EPDM密封、PA泵头;
(6)M-电机电压调速(自配H桥电路)或不调速;P-PWM调速+FG电机转速反馈;
(7)J-简化版,B-标准版;新为诚微型泵
(8)3-3.7 VDC(默认,常用于野外锂电池1节供电)、5-5 VDC(室内开关直流电源5V供电)、6-6 VDC(野外干电池4节串联供电)、1-其他非常见直流电压(如1.2V、2V、4V(野外镍氢可充电电池1、2、4节供电)、1.5V(野外1节干电池供电));
2)实例:
(1)WGVC1-CH2EA-MJ3,代表:水气两用微型水泵,小体积,高品质直流有刷电机,宝塔接头,默认材质组合;电压调速或不调速;简化版,3.7VDC供电;
(2)WGVC1-KH2EA-PB1,代表:水气两用微型水泵,小体积,高品质直流无刷空心杯电机,宝塔接头,默认材质组合;PWM+FG;标准版,定做2.8VDC供电;

5.如无特别说明,技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品,可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值,平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准);通常不建议使用质量流量计进行测量(若一定要用,建议:至低需要每10ms采样1次,也即每秒采样100次,否则可能因采样频率过低等原因,造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高,单位mm):53.5×φ19(外径,有刷版不含安装座)、53×φ19(外径,无刷版不含安装座,考虑引出线弯折等)
2.抽、排气嘴规格:内φ2×外φ3.5mm;宝塔直通式;
3.建议接管:2×4mm硅胶管;重量:约25克(有刷版)、19克(无刷版)。
4.抽、排气嘴有IN、OUT指示,盖有防尘帽,使用前请取下。


3.7v锂电池微型小水泵WGV 特点




1.新为诚锂电池微型小水泵WGV,“专为电池而生”!不论是野外使用zui广的锂电池(3.7V)、方便买到的干电池(1.5V)、常用低成本镍氢可充电电池(1.2V),都能轻松驾驭!
2.新为诚电池微型水泵WGV,较宽工作电压可选:DC1-6V或2.8-6V,有专业的“电压-流量曲线”、“正负压-功耗-流量曲线”等实测数据供参考!其他非标品、材质等,还可定做,详询新为诚客服......
3.锂电池微型水泵WGV,采用专利技术(专利号:ZL 2022 2 2574803.0),既保证可频繁启停,又可长期连续运转(7*24小时连续运转),还保证了较低的工作电流(低至几十mA),不足同类产品的一半!非常适合“电池驱动”的低能耗场合,如手持设备野外采样、分析等;
4.锂电池微型水泵WGV,仅1节5号干电池大,重19-25克,却罕见地采用“三腔泵”及低功耗设计,可满足大部分对流量脉动(平稳性)、功耗、体积有严格要求的场景或用户需求!
5.新为诚微型水泵新品—3.7V锂电池小水泵WGV,对比同类产品(含国外进口微型水泵)优势明显:
1)目前体积Min、功耗有较大优势;
2)水流脉动Min:属三腔水泵,其他同类微型水泵,绝大多数是单腔水泵、个别是双腔水泵(但体积较大);
3)抽水时振动小:得益于3个工作腔协同输送液体,相比“单腔泵”往复急回运动,WGV全套机构运行平稳,不抖动客户水管、不引发机箱共振...
4)三腔体设计,水流平稳,水流量不会因排水口管长变化出现大幅度波动情况(有实测数据供参考)...
6.两用微型水泵WGV,脉动低特性,在降低测量成本、提升方便性上有较大优势(不论做水泵还是气泵用):
1)客户用低成本的“浮子流量计”,就可测到非常接近真实值的数据;
2)若用流量传感器,稳定的流量得到结果也更准确;
3)目前其他迷你微型泵,往往都是单腔泵,准确测量流量的难度大、成本高、误差大!

6.锂电池微型水泵WGV,在长时间工作后,参数仍然保持稳定而不下降,且寿命远超同类产品,质优价美:

1)WGV有刷版:采用品质有刷电机,寿命约2K小时,非仅几十、几百小时的廉价产品可比,质优价美!客户选配带有对应功能的H桥驱动保护模块后,有刷电机版还可实现PWM调速、频繁启停、堵转、过流保护了......(详询客服)!
2)WGV无刷版:采用品质的空心杯电机,寿命约6K小时,价格增加不多,寿命却翻了3倍,性价比很高!还可PWM调速(单片机、PLC等上位机占空比调速)、FG反馈(从反馈信号得知泵的实时转速,由此可知泵的运行状态),方便实现闭环控制,使系统更加智能化;
7.电池微型水泵WGV,特别是配备空心杯无刷电机版本,对比传统电机,无铁芯转子,消除或减少额外能耗,重量轻效率高,启动阻力惯性低,电机精度高,适于轻量化、高精度、快速响应场合,如工业机器人、仿生义肢、自动化生产线、数控机床、航天飞行器、无人机、有源植入物、胰岛素泵等;
8.无需添加润滑油维护,属于微型干式水泵,无油不污染介质、免维护,小体积......
9.锂电池微型小水泵WGV,标准版自带过载保护,可保护泵不被轻易损坏。
10.水气两用,有水抽水、有气抽气,标准版免费赠送尼龙安装底座,安装更牢固,不跑位!
11.抽水端可带大负载,甚至堵死也属于正常工作;



3.7v锂电池微型小水泵WGV 版本对比


该系列目前有2个版本
简化版
标准版
新为诚
配置寿命
电机品质
有刷电机★
无刷电机(空心杯)★★
隔膜性能
★★
★★★
轴承性能
★★
★★★
满载寿命
2000小时
6000小时
空载寿命
3000小时
8000小时
电机寿命
5000小时
10000小时
新为诚
性能
噪音
不做要求
不做要求
电磁干扰
★★★
环境温度
0~40℃
0~50℃
电压调速功能
×
(但客可自配H桥模块,实现PWM调速、频繁启停、堵转、过流,详询客服)
×
PWM调速功能
×
FG转速反馈信号
×

过载保护

×

过热保护

×
×

保修

1年
1年
注:
1.★越多,代表此项性能越好;以上对比不代表某种产品不好,供客户根据需要选择适宜的版本,特此说明!
2.产品寿命测试说明:
(1)满载寿命测试工况:封堵泵排气口,抽气口直通大气,使泵工作在100kPa工况下24小时不停机连续运转:
(2)空载寿命测试工况:泵抽气口、排气口直通大气,使泵工作在常压下,24小时不停机连续运转;
(3)电机寿命测试工况:在良好通风及散热的条件下,电机不带负载24小时不停机连续运转;
(4)寿命测试环境条件:在清洁无腐蚀实验室内,环境温度5~33℃随气候波动,环境相对湿度50%~85%,随气候波动;
(5)*代表设计样机参数,正式产品寿命正在测试中;
(6)实验数据来源为新为诚科技实验室,以及供应商实验室。


2.特别说明:上表中,噪音高低与★成反比(即★越多代表噪音越低、越好):
虽然生产装配时,新为诚要求微型泵品质越高,噪音数值应越低,但因噪音受零配件个体差异、环境、测试仪器等多种因素影响,故对于“微型泵噪音”,新为诚不做为质量承诺指标,购买方不能以此做为质量验收标准,敬请谅解!

(未完待续见下一页)
