1)图形符号说明
该图形符号表示F2A微型阀本质是单向节流阀。
如图所示，如果气流是从左往右流动，那么节流阀会起作用；如果气流是从右往左流动，那么节流阀不起作用，气流通过单向阀流走。

2)单向流动特性
本产品具有方向性，请按照下图方向连接！有上图图形符号的请面向自己！
本符号面向用户时，气流流动方向只能从该图左侧到右侧！即：从阀门左侧接口流入,从阀门右侧接口流出。
注意：若阀体未按照本说明书连接，本产品在回路中起不到调节流量、真空度和压力的目的！

F2A-3B7安装方向气体流向示意图

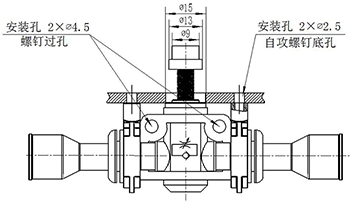

F2A-3B7安装固定示意图

F2A-3B11安装固定示意图

方法：用力按下调节阀左右两端的白色快换接头至铜合金部分使e等于零，然后拔出左右两端直通管或三通管，拔出完成后松开白色部分使e回到图示位置，即可实现拆卸和更换。
