耐腐小采样泵低温微型气泵F15版本对比
● ● ●
1.版本说明：该微型泵分为2种版本：简化版、标准版；
性能
非空心杯/空心杯有刷(简化版)
无刷电机标准版
寿命
★★
★★★
噪音
★
★★
可靠性
★
★★
参数一致性
★
★★
抗电磁干扰
★
★★★
调速、控制功能
电压调速
PWM、FG反馈、频繁启停
保护功能
无
堵转、过流
调速器
无(客自配H桥模块可实现PWM调速、频繁启停、堵转、过流，详询客服)
TS2-PV2/5
工作环境温度
0℃ ～ 50 ℃(常温型)
-20℃ ～ 0 ℃(低温型)
-30℃ ～ 0 ℃(低温带加热器型)
注：
(1).★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!
(2).特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。
  虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！
(3).温馨提示：简化版无转速反馈功能，也无法匹配现有调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版。

2.可靠性寿命说明
型号
寿命值(小时)
有刷电机C简化版
有刷空心杯电机D简化版
无刷电机A/B标准版
F15
满载寿命
2500
4000*
8000*
空载寿命
3000
5000*
12000*
电机寿命
3000
8000*
15000*

产品寿命测试说明：
(1).满载寿命测试工况：抽气口直通大气，封堵泵排气口，排气压力调节为MAX输出压力，使泵长期连续运转；
(2).空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3).电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4).寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5).*代表设计样机参数，正式产品寿命正在测试中。
(6).实验数据来源：新为诚公司、原材料供应商实验室。

耐腐小采样泵低温微型气泵F15选型注意事项
● ● ●

【说明】：
1.选型特别注意：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。新为诚微型泵
2.关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。
4.真空度值越小抽吸能力越强，详见微型真空泵常识．
5.如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。

耐腐小采样泵低温微型气泵F15使用注意、警告
● ● ●

1.环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。 低温环境型、高温环境型需定做并特别注明，如F15C1-Axxxx-PB2DH2。

类 别
允许的工作环境温度范围
注 意 事 项

低温环境1型(后缀DH1)

-20℃-0℃

禁止介质中含有冰粒等固体颗粒！

低温环境2型(后缀DH2)

-30℃-0℃(会配加热器)

常温环境型(默认无后缀)

0℃～50℃

高温环境型(后缀GH)

0℃～60℃

工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2.介质：输送介质气体允许富含水汽，非耐腐型必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；耐腐型号不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；不得让固体异物进入泵内！
该系列产品按可承受的介质温度分为常温介质型和高温介质型两种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如F15C1-xxxFA-PB5GJ2。

类 别
允许的介质温度范围
注 意 事 项

常温介质型(默认无后缀)

0℃～50℃

禁止介质中含有冰粒等固体颗粒！

高温介质1型(后缀GJ1)

0℃～80℃

高温介质2型(后缀GJ2，需定做FA材质)

0℃～100℃


【警告】
1)焊接电机引线时必须迅速，否则高温可能会损坏电机。
2)该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！

配置选项+气嘴选项
● ● ●


材质选项

标配

选配

泵头

PA



隔膜

EPDM

FKM

单向阀

EPDM

FKM

电机选项

简化版

标准版

电机类型

有刷电机

空心杯有刷电机、A/B型无刷电机

额定电压

12V/5V DC

4V、12V/24V DC

接头选项

标配

选配

接头类型

H3宝塔接头

泵头选项

标配

选配

泵头类型

标准泵头

 低温环境1型、低温环境2型

泵头朝向

标准朝向0°(气嘴与电机同向，默认不写，此时体积尺寸MIN，推荐)

90°

180°

270°

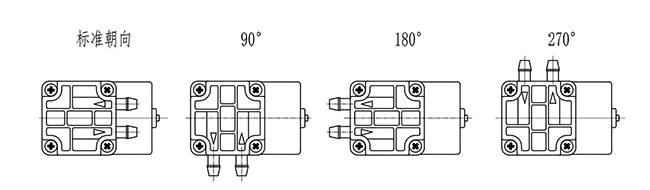

高气密性微型真空泵V52气嘴朝向图

【注意】：选配非标准朝向泵头后，不影响产品真空度参数！

耐腐小采样泵低温微型气泵F15 安装说明
● ● ●

1.泵体直立安装与固定

(1)震动敏感场合—选配新为诚减震脚安装，可选用M3*6*7平尾自攻螺钉进行安装，安装参考下图：

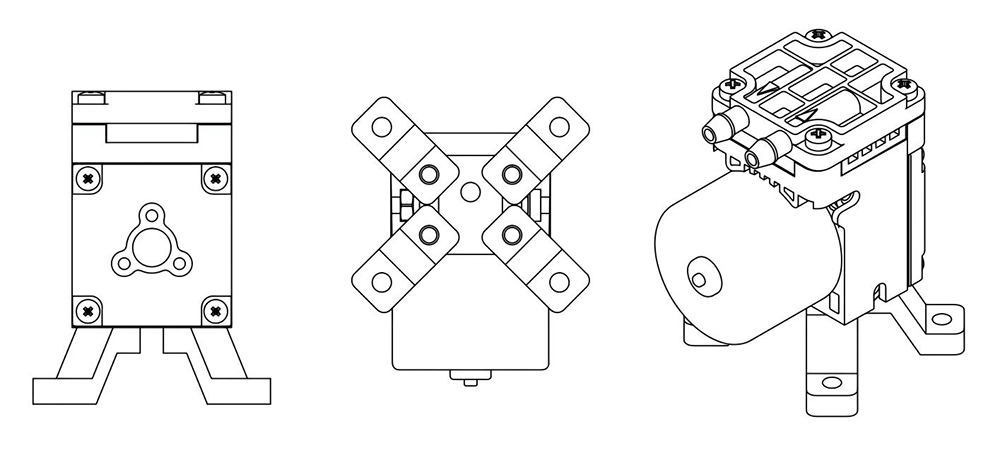

F15低温微型气泵直立安装图
(2)一般场合—利用泵体预留安装孔安装；泵的底部预留四个安装孔，可用M3*(T+4)平尾带垫自攻螺钉安装，T为安装材料厚度；例如：板厚2mm，则选用M3*6*7平尾自攻螺钉安装。

2.泵体侧面安装与固定
本品泵体侧面预留了M2.5六角螺母/螺钉安装位，支持泵体直立安装或通过侧面安装螺母放倒安装，可根据需求选择螺钉长度。
(1)安装时需将螺钉或螺母先安装在泵侧面安装孔位置，再依次加入2.5*5*0.5平面垫圈、M2.5弹簧垫圈，最后用M2.5六角螺母/螺钉固定即可。安装示例如下图：

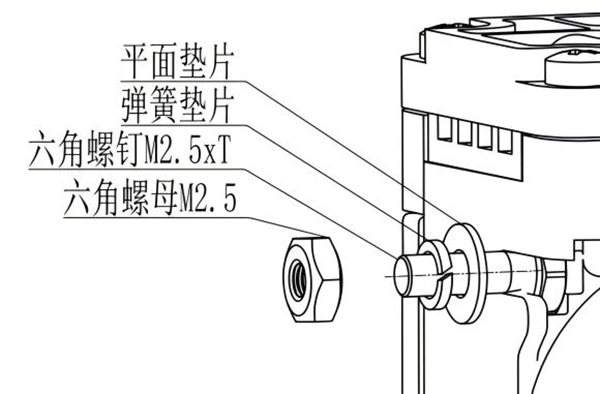

F15低温微型气泵侧面安装图

例：
当安装板厚δ=2mm时，六角螺钉应选择长度L≥6mm。
(弹垫厚度+平垫厚度+板厚+螺母厚度=0.8+0.5+2+2=5.3mm)
在标准螺钉规格中，有6mm、8mm、10mm、12mm等的螺钉可供选择，建议选择较长的螺钉。

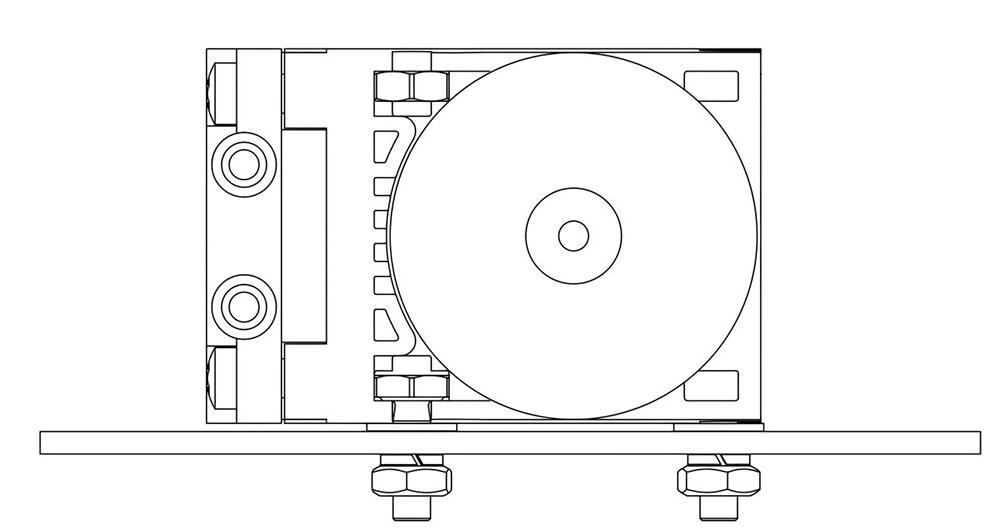

F15低温微型气泵倒放安装图
【注意】
待落实前本段文字不上新官网？？——本品出厂赠送或选配的螺钉规格为：M4×12mm规格十字盘头带垫片弹垫平尾机螺钉；根据客户实际使用中的安装板厚度不同，有可能长度不够导致无法使用，需客户自行购买足够长度的对应规格螺钉，特此说明！
