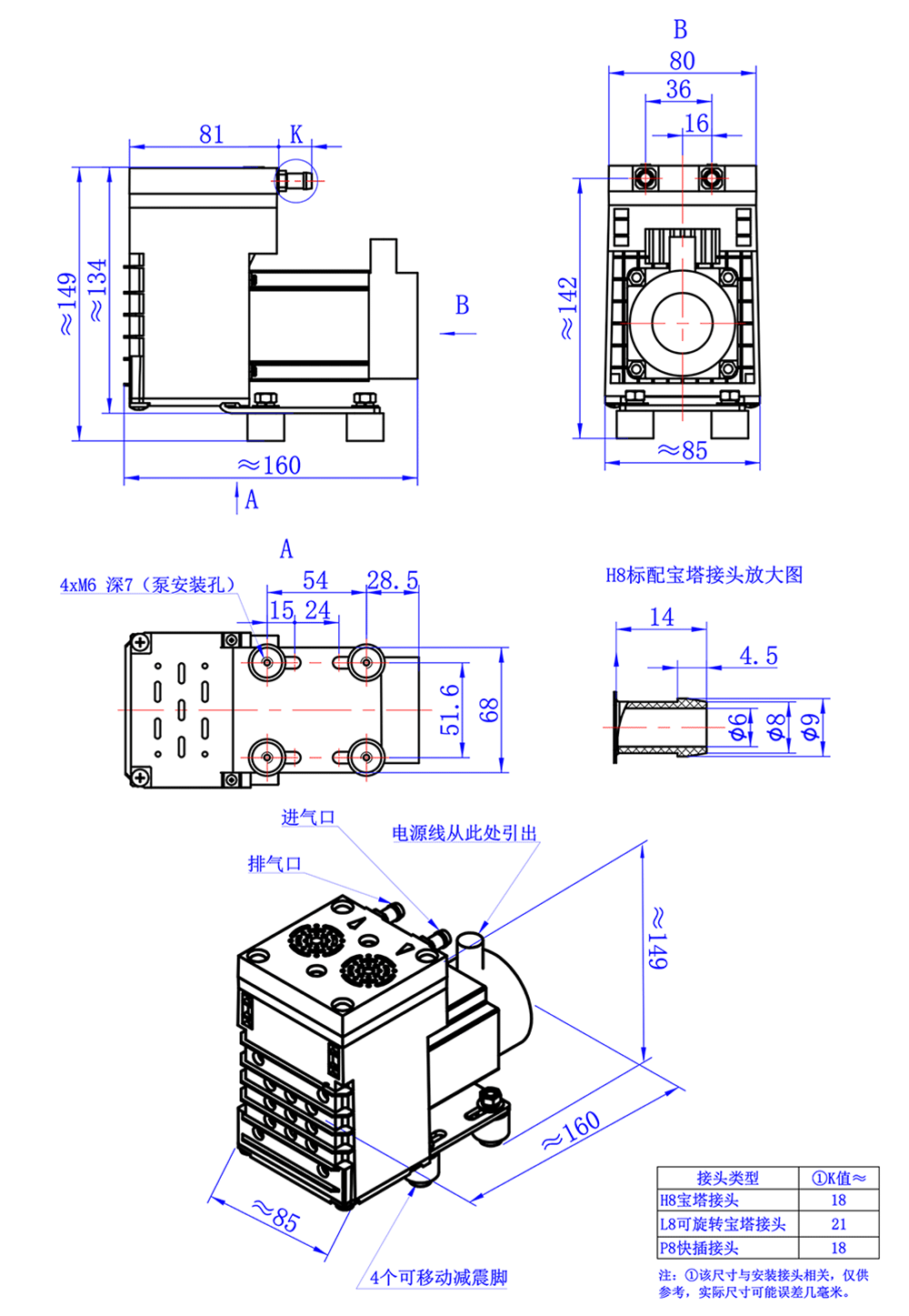

	小型真空泵V70三维结构安装图(点下图看大图)		● ● ●

1.V70系列微型真空泵-有刷电机版外形尺寸图(以下图示单位：mm)

2.V70系列微型真空泵-无刷电机版外形尺寸图(以下图示单位：mm)


	安装说明		● ● ●

1.泵体的安装与固定

1)本品可在订购时选配圆柱形减震脚套件，通过减震脚隔离微型泵运行时的振动向设备传导并进一步减少噪音，减震脚套件建议采用M6螺母加防松垫片和弹垫的组合将减震脚的一端安装在泵体安装板上，再通过减震脚上具备1个M6深7mm的安装孔将泵固定在设备机箱或面板上。
2)当特殊情况不采用减震脚安装时，可通过泵体底部的4个安装槽直接安装；此时需采用M6螺母、螺钉组合安装（需配合防松垫片和弹垫使用），螺钉螺纹长度13+δ≤L≤20+δ（δ为客户安装板厚）。
例：当客户安装板厚δ=5mm时，螺钉螺纹长度区间应选择18mm≤L≤25mm。
在标准螺钉规格中，可选择18mm、20mm、22mm、24mm的螺钉（选中间值20mm为MAX佳）。

2.快换接头的管路连接

1)当选择的是快换接头泵头时，建议采用8mm外径PU硬质气管。安装时需注意气管安装断面平整无毛刺，将气管插入快换接头并插入到底后安装完成。
2)建议安装完成后采用肥皂泡沫法或压降法对管路和气嘴连接处密封性进行检查，避免因漏气影响产品参数。
3)拔出气管时，需要先释放管路压力，用手指按压快换接头外圈浮动释放压环到底后，再拔出气管。

3.内螺纹的管路连接

当选择内螺纹的泵头时，客户请根据自身情况使用气嘴接头，内螺纹为国标1/8圆柱内螺纹(Rp1/8)，建议外接R1 1/8圆锥外螺纹。

4.软管管路连接

当选择8mm内径软管宝塔接头/8mm L型可旋转宝塔接头时，可用于安装7-8mm内径的弹性软管。采用软管连接后，可选择轧带或卡箍对管路连接进行进一步加强。

5.排气口消音器的连接

当对气泵工作噪音有要求时，可选配消音器(安装在排气口),可降低气流噪音约10dB，需另外收费。
长期工作后，消音器内部可能由于灰尘积累引起的排气阻尼导致流量下降，用户可自行定期更换。


	客户维修无害化声明		● ● ●

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

项目	内容
产品型号
序列号
曾抽取介质成分清单


声明内容	本返修/退换产品已经过彻底的清洗和无害化处理，不含有潜在的腐蚀性、放射性、生物危险性和其他有毒有害的危险成分，及对承运人、检修人员及其他相关处理人员的人身安全不构成风险。

_______________________

(公司签章)

签名日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)


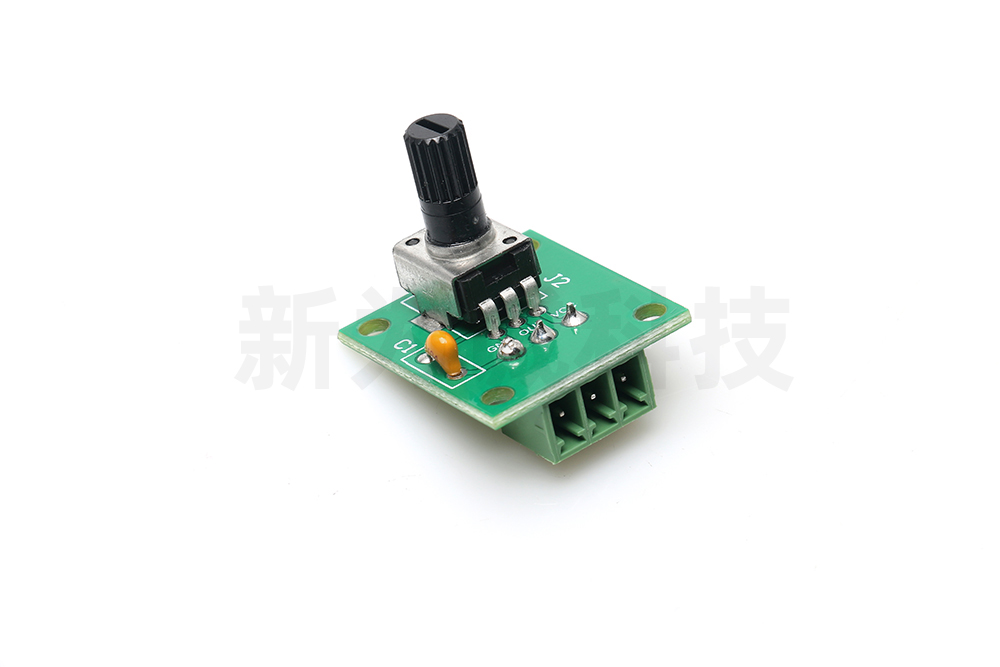

	随货配件(点击下图看大图)		● ● ●

1.过滤器：1个(选配件，需要另外收费)		2.硅胶管：(选配件，需要另外收费)

1)V70系列应配：“大号过滤器GA9.5”；过滤器材质：聚碳酸酯(外壳)，尼龙(滤网)； 2)用途：过滤气/液体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 3)允许工作介质温度：0°C～80°C； 4)点击查看：气泵的黑白过滤器使用说明		1)选购V70(H8宝塔接头)型号时，新为诚每台泵赠送配件清单： 7*13mm硅胶管0.1米(弹性好，用于宝塔接头，需内径去套宝塔外径)；


3.尼龙管：(选配件，需要另外收费)		4.E4卡套接头配套压环：(选配件，需要另外收费)

选购标准品V70(PC8快换接头)型号时，新为诚每台泵赠送配件清单： 6*8mm尼龙管0.1米；建议采用质量可靠的品牌尼龙管，外径必须是8mm (如内径6mm，外径8mm等)。否则将导致连接处密封不良造成漏气、管子无法正常拔插、损坏管接头等，如因非8mm外径尼龙管导致以上等故障，将不提供免费质保！)		选购W20P1-xE4xx(卡套接头)型号时，新为诚每台泵赠送φ6mm+φ8mm压环各2个： 1)φ8压环，强烈建议接：48mm硅胶管，用于2bar＜实际压力P≤4bar场合； 2)φ6压环，强烈建议接：46mmPU管，用于4bar＜实际压力P≤6bar场合。
