调速无刷微型真空泵

成都新为诚科技有限公司

	(接上页)		首页上一页下一页尾页第 3 页共 3 页
	三维结构安装图		● ● ●

VAY系列微型真空泵-外形尺寸图(以下图示单位：mm)

VAY无刷真空泵三维图2


	随货配件		● ● ●

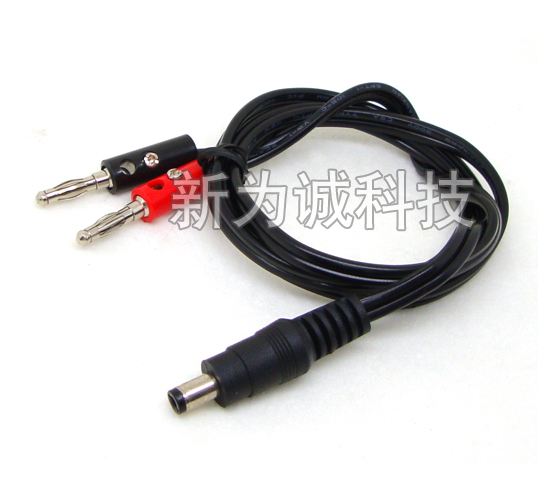

1.过滤器：1个(赠送)	2.插孔转金属香蕉插头转换线：1根(免费赠送)

(1)VAY系列应该配：“大号过滤器” (2)用途：过滤气体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 (3)允许工作介质温度：0°C～80°C； (4)点击查看：气泵的过滤器使用说明	说明：仅国产简化版或进口简化版免费赠送；

3.外接调速线：1根(免费赠送)	4.精密泄压阀CAY系列：(选配件，需要另外收费)

说明：仅进口完整版免费赠送； (1)将接插件插入泵体上“外调接口”； (2)根据外调说明，输入符合我司调速规范的信号，来达到调速目的；

5.硅胶管：(选配件，需要另外收费)	6.开关直流稳压电源：(选配件，需要另外收费)
建议接管(mm)：?7×?13硅胶管(查看详细)	MV-24V6A (24V型号)(查看详细)

7.微型气泵消音器XA1010：(选配件，需要另外收费)
无刷中大流量微型气泵VAY、VCY、FCY、VJY、VQY、FQY等专用。建议抽、排气口成对配置，效果较好。(点击查看详情)


	微型真空泵微型气泵定做特殊接头		● ● ●

客户如对微型气泵的抽、排气接头有特殊要求，可以定做以下规格接头(目前仅VAY、FCY、VCY系列可定做)；但具体费用、周期等需要预先咨询新为诚科技销售部。

			定做金属快换接头品牌：进口SMC，具体型号：KQ2S08-01AS。规格：对外接口为快换，另外一端为R 1/8外螺纹(已旋入泵体，不可拆卸)，材质金属。要求快换端接管：必须是SMC品牌尼龙管，且外径必须是8mm (如内径6mm，外径8mm等)。否则将导致连接处密封不良、管子无法正常拔插、损坏管接头等，如因采用非原厂SMC接管，非8mm外径尼龙管导致以上等故障，将不提供免费质保！)


定做不锈钢内丝接头规格：圆锥内螺纹Rc 1/8，材质：不锈钢。			定做尼龙内丝接头规格：圆锥内螺纹Rc 1/8，材质：增强尼龙。


	微型泵电路参数(注意事项)		● ● ●

1.红色端子接电源正极，黑色端子接电源负极(若正负极接反电机不会烧毁，但泵不工作)。

2.启动电流示意图及注意事项

无刷微型真空泵VJY等启动电流

注意：
(1)、该系列泵MAX启动电流为6A左右，持续时间约100ms。
(2)、电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。新为诚微型泵
(3)、在使用中接通电机的同时，同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多。
(4)、建议使用电源：鉴于该系列泵的启动特性，应使用24V6A（约150W)及以上的开关直流稳压电源！！

(结束)
