微型泵电路参数(注意事项)



【适用型号】：新为诚抽打两用迷你金属气泵F08系列。

启动电流示意图及注意事项

注意：

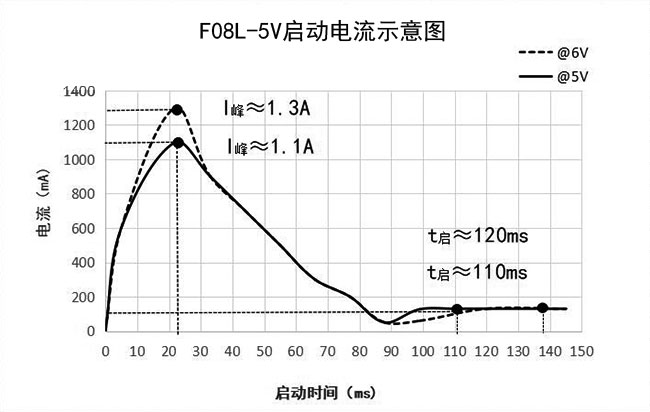

(1)F08L880.11-5V，MAX启动电流为1.1A左右，持续时间约110ms(额定电压5V时，6V请见曲线标注)。

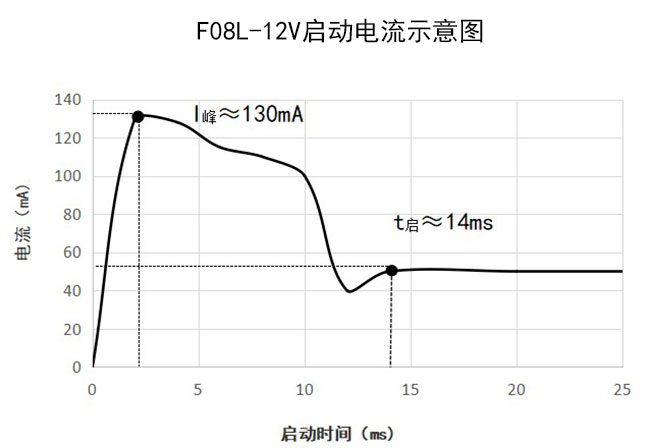

(2)F08L750.21-12V，MAX启动电流为0.13A左右，持续时间约14ms。

(3)电机启动电流为电机处于静止状态，突然接通额定电压时产生的MAX电流。该电流是电机生产商决定的电机的基本参数，且同一型号泵也有个体差异。

(4)启动电流曲线在抽气口和排气口直通大气的工况下测得，不同泵之间存在个体差异。该曲线为统计数值，仅作为用户确定供电系统时的技术参考，不作验收数据。新为诚微型泵

(5)鉴于该系列泵的启动特性，强烈建议采用开关直流电源，且电源质量必须可靠、抗浪涌能力强、干净(不能有杂波干扰)、一定要有“稳压”功能；在采用一台电源仅给一台泵供电的基本原则下，建议按如下原则选择电源：

a.对启动电流有限定的用户，对有“启/停”功能端子的泵，应控制电机的“启/停”功能端子，而不能控制电流的通断。

b.如客户从新为诚公司选配电源，则可选配5V2A(约10W，额定电压5V产品)或12V2A（约24W，额定电压12V产品)及以上的开关直流稳压电源(新为诚公司的电源属专门定做，并都做过zhuanye测试)！

c.如客户自行配备电源，因市场上的电源质量、售价等差别较大，为避免出问题乃至对泵造成损坏，强烈建议多留些余量，应该配备比新为诚推荐配置更高开关直流稳压电源。

(6)在使用中接通电机的同时接通其他的附属电路，如：调速、控制...等，会产生额外的浪涌电流叠加在电机的启动电流上，使启动电流增加很多，则电源的选择余量应该进一步加大！一定要保证配给泵的独立电源，或者电源支路的MAX允许电流，大于泵的MAX瞬间启动电流！否则可能导致泵电机烧毁，将不属于正常免费质保范围，特此提醒！新为诚微型泵
