您当前的位置：首页>>低成本耐腐微型水泵W18系列

连续运转迷你高压水泵|耐腐耐油两用微型水泵

成都新为诚科技有限公司

			首页上一页下一页尾页第 2 页共 3 页
	低成本耐腐微型水泵W18 三维结构安装图		● ● ●

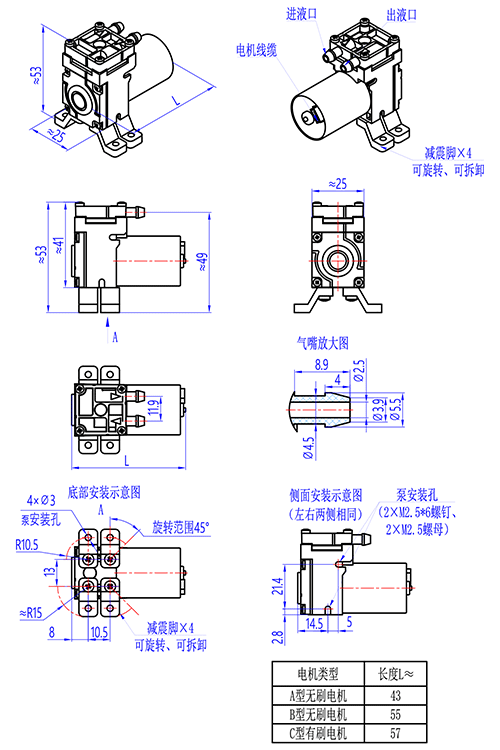

1.W18系列低成本耐腐微型水泵-宝塔接头型外形尺寸图(以下图示单位：mm)

2.W18系列低成本耐腐微型水泵-卡套接头型外形尺寸图(以下图示单位：mm)


	安装说明		● ● ●

1.宝塔接头的管路连接 1)当选择的是宝塔接头泵头时，建议采用内直径3-4mm毫米软管，软管外直径不超过8mm。 2)当泵使用工作压力≤100kPa时，可采用轧带或卡箍，对软管和宝塔接头连接处，进行额外加固避免因管路压力导致软管松脱。 3)当使用工作压力＞100kPa时，建议选择配置卡套接头的泵头，以实现更好的管路连接强度和密封性。

2.卡套接头的管路连接
1)当选择的是配置卡套接头的泵头时，请按照下列图示方法进行管路连接(点小图可看大图)。

2)使用卡套接头时，会随泵赠送两种规格的卡套压环各2个：内径φ8mm、内径φ6mm(简称φ8压环、φ6压环，下同)、均随泵发货，需根据管路外径选择正确型号安装。【安装步骤】步骤1：先将预先旋合在泵头的联管螺帽(简称螺帽，下同)旋下，并取出放置在螺帽内部的卡套压环(简称压环，下同)；步骤2：确保气管外径需≤卡套压环内径，将螺帽、压环按照上图图示方向和次序，依次套在气管连接端左侧(以安装排液口卡环、螺纹、气管为例，下同。如果是进液口就是右侧...)； [特别注意]： 1)需保证L(卡环位置到气管左侧端口长度)≥8mm，以保证气管能插入到位)； 2)卡套方向一定要正确，否则容易漏气漏水！ 3)管子若有反复插拔情况，每次新插入管子前，最好将要插入端重新裁剪一次，避免因反复插拔，导致管子末端实际已变形松动，并未复原，从而导致密封不严；步骤3：将套好压环和螺帽的气管，插入泵的进、排液口并向内推动气管，直到不能继续推动为止，应保证气管内径，能插入卡套内部通路的外径4.6mm(例如4*6mm PU管，内径插到通路外径后，轻微膨胀后能套入)。步骤4：将压环向左推动至最靠近气管端面位置，直至不能继续推动为止(但卡环不应停留在最左端，因气管外径此时膨胀变大，卡环是推不过去的)。步骤5：保持软管和卡套压环不动，顺时针旋入螺帽，直至用手无法继续拧动为止，并检查管路是否已经连接牢靠。


	客户维修无害化声明		● ● ●

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

项目	内容
产品型号
序列号
曾抽取介质成分清单


声明内容	本返修/退换产品已经过彻底的清洗和无害化处理，不含有潜在的腐蚀性、放射性、生物危险性和其他有毒有害的危险成分，及对承运人、检修人员及其他相关处理人员的人身安全不构成风险。

_______________________

(公司签章)

签名日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)


	随货配件(点击下图看大图)		● ● ●

1.过滤器：1个(赠送)		2.H4宝塔接头配套硅胶管：(按清单赠送，超出收费)

1)W18系列应配：“小号过滤器GA6.0”；过滤器材质：聚碳酸酯(外壳)，尼龙(滤网)； 2)用途：过滤气/液体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 3)允许工作介质温度：0°C～80°C； 4)点击查看：气泵的黑白过滤器使用说明		选购W18-xH4xx(宝塔接头)型号时，新为诚每台泵赠送配件清单： 1)4*8mm硅胶管0.4米(耐压＞4bar，弹性好，用于宝塔接头，需内径去套宝塔外径)； 2)场合：使用压力≤100kPa；


3.E4卡套接头配套PU管：(按清单赠送，超出收费)		4.E4卡套接头配套压环：(赠送)

选购W18-xE4xx(卡套接头)型号时，新为诚每台泵赠送配件清单： 1)48mm硅胶管0.4米+46mmPU管0.4米(耐压1MPa，有轻微弹性)； 2)场合：使用压力＞100kPa；		选购W18-xE4xx(卡套接头)型号时，新为诚每台泵赠送φ6mm+φ8mm压环各2个： 1)φ8压环，强烈建议接：48mm硅胶管，用于≤100kPa场合； 2)φ6压环，强烈建议接：46mmPU管，用于2)场合：用于压力＞100kPa场合。
