2.卡套接头的管路连接

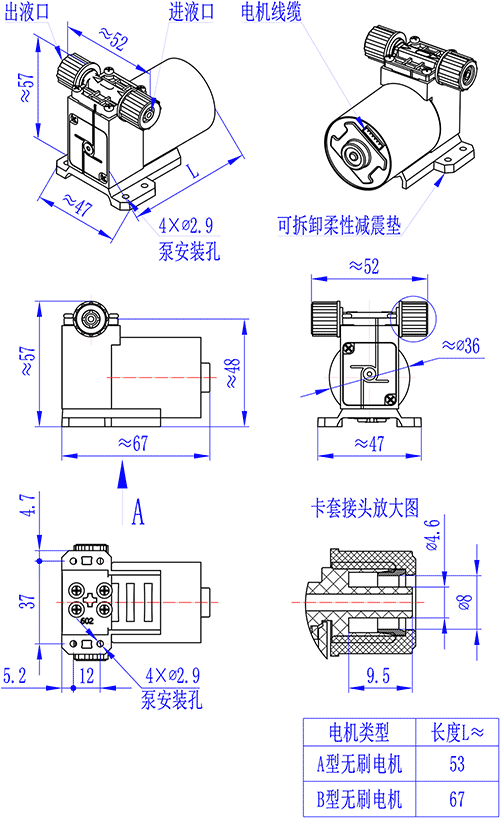

1)当选择的是配置卡套接头的泵头时，请按照下列图示方法进行管路连接(点小图可看大图)。

2)使用卡套接头时，会随泵赠送两种规格的卡套压环各2个：内径φ8mm、内径φ6mm(简称φ8压环、φ6压环，下同)、均随泵发货，需根据管路外径选择正确型号安装。
【安装步骤】
步骤1：先将预先旋合在泵头的联管螺帽(简称螺帽，下同)旋下，并取出放置在螺帽内部的卡套压环(简称压环，下同)；
步骤2：确保气管外径需≤卡套压环内径，将螺帽、压环按照上图图示方向和次序，依次套在气管连接端左侧(以安装排液口卡环、螺纹、气管为例，下同。如果是进液口就是右侧...)；
[特别注意]：
1)需保证L(卡环位置到气管左侧端口长度)≥8mm，以保证气管能插入到位)；

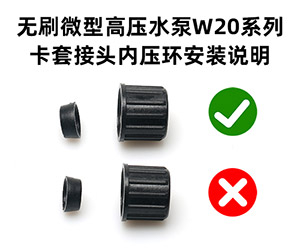

2)卡套方向一定要正确，否则容易漏气漏水！
3)管子若有反复插拔情况，每次新插入管子前，最好将要插入端重新裁剪一次，避免因反复插拔，导致管子末端实际已变形松动，并未复原，从而导致密封不严；
步骤3：将套好压环和螺帽的气管，插入泵的进、排液口并向内推动气管，直到不能继续推动为止，应保证气管内径，能插入卡套内部通路的外径4.6mm(例如4*6mm PU管，内径插到通路外径后，轻微膨胀后能套入)。
步骤4：将压环向左推动至最靠近气管端面位置，直至不能继续推动为止(但卡环不应停留在最左端，因气管外径此时膨胀变大，卡环是推不过去的)。
步骤5：保持软管和卡套压环不动，顺时针旋入螺帽，直至用手无法继续拧动为止，并检查管路是否已经连接牢靠。
