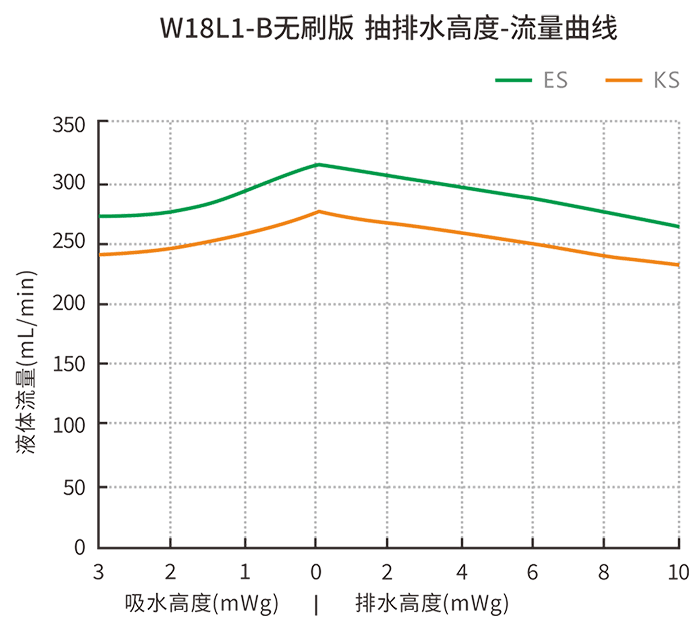

W18流量-压力曲线图线图(Q-P曲线、流量-正负压曲线) |
|

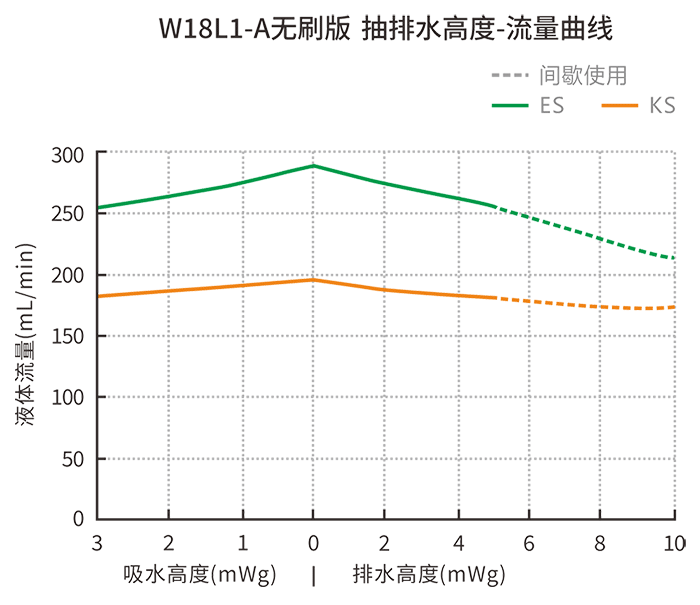

1.W18L1-A2(A型无刷12V)流量-压力曲线图 |
|
|

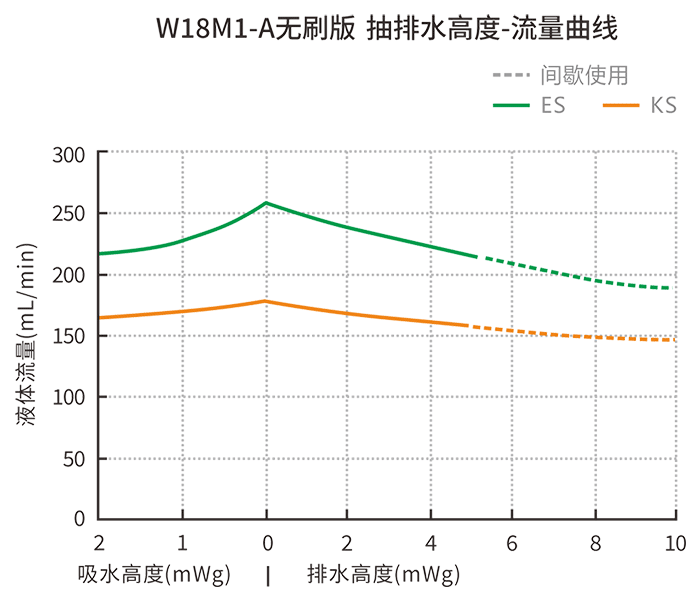

2.W18M1-A2(A型无刷12V)流量-压力曲线图 |
|
|
3.W18M1-A5(A型无刷5V)流量-压力曲线图 |
|
|

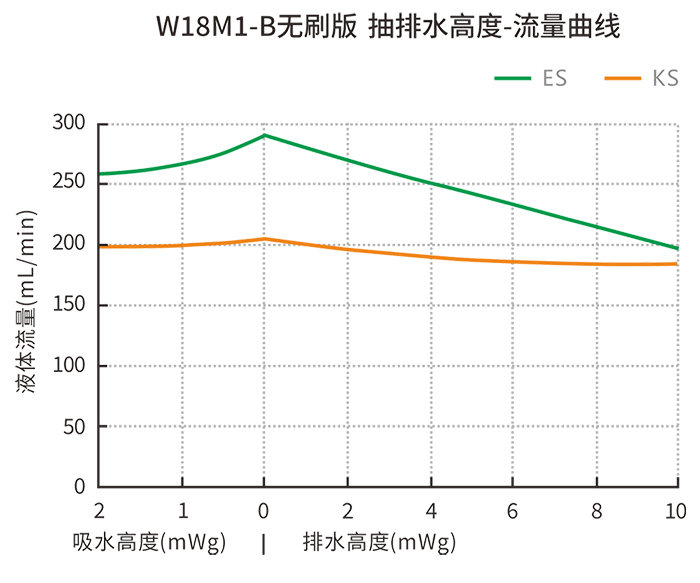

4.W18M1-B2(B型无刷12V)流量-压力曲线图 |
|
|
5.W18M1-B5(B型无刷5V)流量-压力曲线图 |
|
|
|
【特别说明】:
1.以上压力-流量曲线,不同微型泵之间存在一定的个体差异,该曲线为统计数值,仅作为用户确认工作点技术参考,其他版本如以此做为参考,误差范围可能更大,不作为产品验收依据!
2.曲线MAX平均流量会略低于标称值,是由于测试管路元件有阻力,从而导致流量的衰减。
3.上图中mWg的含义:m=米,Wg=Water gate,代表介质为水,mWg的含义就是液体(水)的高度,单位是米。
4.注意:
1)上图中,“排水高度”为排水时的实测压力,换算成等效扬程得到,
会比额定MAX输出压力高出较多;
2)超过额定MAX输出压力的排水高度,目前正在进行寿命测试中,不代表能达到额定MAX输出压力的寿命值!仅代表可以达到此压力值!
3)实例:
W18M1-BE4ES-PB5(单泵头B型无刷电机标准版,卡套接头ES材质组合,5V DC供电),标称“额定MAX输出压力”为1bar,等效扬程10米,而实际排水高度可达将近20米(2bar),但不代表长期在2bar压力使用,寿命可以达到2K小时!其他型号同理!
4)不能以此作为验收合格或保内返修标准,特此提醒(除非后续我司寿命试验完成,确实能达到,并修改对应参数)!!! |
|
|
(结束) |
