	调速微型泵电机接线详细说明		● ● ●

【包含型号、系列】：高压微型活塞气泵F40系列

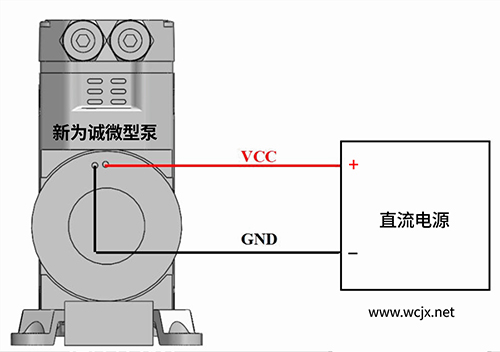

1.F40配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！
2)当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！强烈建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏；
3)当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块(需有对应功能)，用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！
2)常见堵转/过流保护模块：
(1)保险丝(至简方式：根据额定电流2-3倍选择)；
(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。

2.F40配置直流无刷电机的接线

1.信号定义：
(1)本产品配置的电机引线有6条，接线及使用说明如下表。

序号	引线颜色	信号名称	功能	信号定义	其它说明
1	红	Vm	电源正极	12V±10%(DC 10.8～13.2V)； 24V±10%(DC 21.6～26.4V)；	对应12V/24V电机，电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
2	黑	GND	电源负极，地	Ground
3	黄	/	特殊控制线，对本产品没有用处	/
4	绿	FG	特殊控制线，对本产品没有用处	脉冲输出5V方波信号，FG反馈信号的MAX额定电流2mA	标准版A型电机：输出3脉冲/转
5	蓝	PWM	脉宽调速 (PWM)	输入电平信号： 0V≤启动≤0.5V 2V≤停止≤5V	通过调节PWM的占空比来改变电机转速、调节流量，低电平有效； PWM输入信号频率范围：10kHz～30kHz，建议幅值5V，直流偏置电压2.5V。
6	白	BRAKE	控制电机启动、停止	输入电平信号： 2.0V≤启动≤5.0V 0V≤停止≤0.5V	控制泵启停可以用该信号线。此线可用于频繁启停。悬空默认运转，接地(0V)时停机。

(2)如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极	若无需调速和转速反馈，请将黄、绿、白线都绝缘包扎；泵将以额定MAX转速运转。
黑线	电源负极
蓝线	电源负极

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2.逻辑接线图

(1)此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！(点下图看大图)

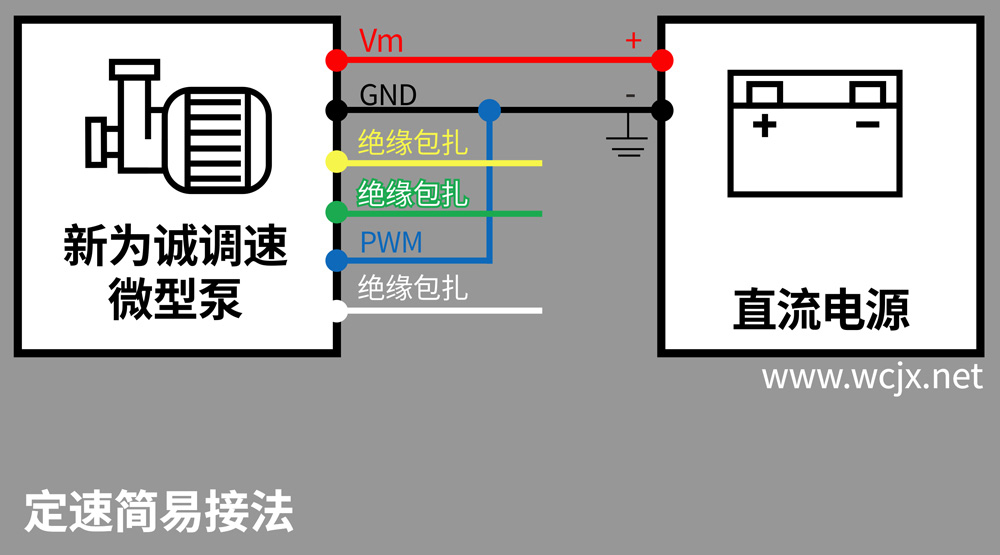

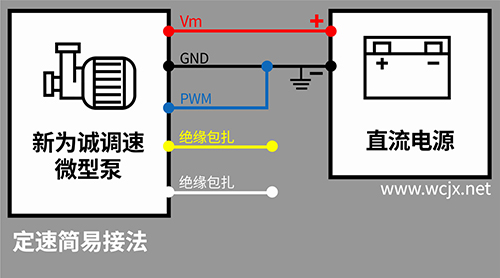

(2)若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；黄、绿、白线绝缘包扎，泵将以额定MAX转速工作。

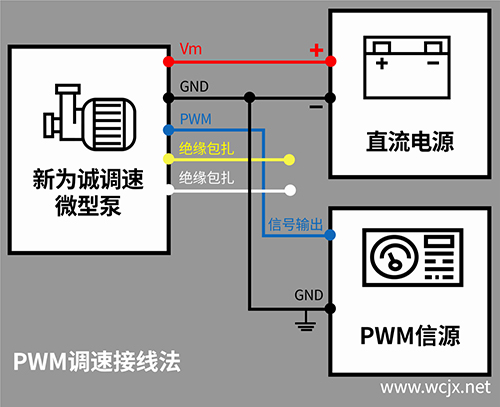

(3)当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄、绿、白线绝缘包扎。

调速控制接线实例1：
对F40H1-Axxx-PBx(可简称F40B(B代表采用无刷电机的标准版))进行PWM调速，但无需FG反馈：新为诚微型泵
1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；
2)信号发生器正极接F40B泵的蓝线、负极接黑线(电源负极，地)；
3)初始低电平占空比≥80%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；
4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

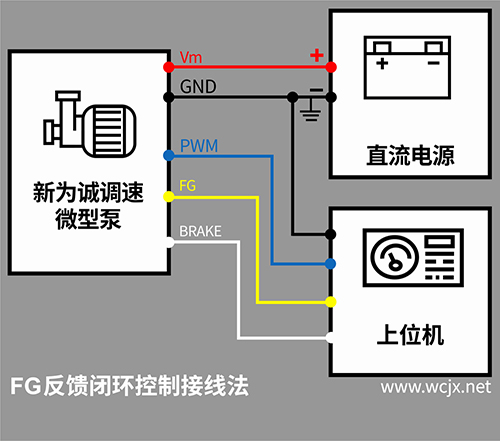

(4)当需要使用PWM调速功能、BRAKE启停控制、并通过FG信号监控泵运转情况或进行反馈控制时，需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，绿色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，白色BRAKE启停控制接入控制器。

调速控制接线实例2：对F40B进行BRAKE启停控制(接线前，泵必须处于断电状态)：新为诚微型泵
1)前面PWM调速步骤同“调速接线实例1”；
2)白色BRAKE线，可以接一个开关，默认与黑线断开(悬空状态)，此时泵处于运转状态；当想让泵停机时，接通开关，白线从悬空(默认运转)，变成与黑线连通(相当于接地0V)，泵就停止运转，再断开开关，泵又运转......从而达到“仅用一根线就能控制泵启停的目的”......

(结束)
