调速微型泵电机接线详细说明

● ● ●

【包含型号、系列】：耐腐高负压小型真空泵V70系列

1、V70直流有刷电机接线

接线示意图

序号	引线颜色	信号名称	功能	信号定义	其他说明
1	红	Vm	电源正极	12V泵(DC 10.8～13.2V)； 24V泵(DC 21.6～26.4V)；	对应12V/24V电机，电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
2	黑	GND	电源负极，地	Ground

说明：
1)电机引线红色直流电源需要具备足够输出功率，功率不足时泵可能启动失败，或无法达到额定压力!
2)本产品建议使用额定功率大于40W，峰值功率大于70W的直流电源驱动。

2.V70配置直流有刷电机的调速与控制

1)直流有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电机电压进行调速时，通常是“降电压降转速”；而不是“升电压升转速”！输入电压不可超过电机额定电压，否则将导致电机提前损坏，可能失去免费质保！
2)当泵工作在低于额定电压状态下带负载工作，或者工作在管路压力超过额定压力的工况下工作，可能由于负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁！强烈建议在供电线路中，加入具备堵转/过流保护的电路模块，以避免电机损坏；
3)当需要气泵频繁启停，或者需要通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间，加入H桥驱动模块(需有对应功能)，用于保护电源及进行PWM调速；选用具备堵转和过流保护的H桥驱动模块，可以进一步保护气泵避免意外损坏。

【特别注意】

1)堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁！
2)常见堵转/过流保护模块：
(1)保险丝(至简方式：根据额定电流2-3倍选择),V70有刷电机版本免费赠送；
(2)带保险丝的H桥驱动模块(有PWM功能还可PWM调速)。

3.V70配置直流无刷电机的接线

1.信号定义：
(1)本产品配置的电机引线有6条，接线及使用说明如下表。

序号	引线颜色	信号名称	功能	信号定义	其它说明
1	红(粗)	Vm	电源正极	12V泵(DC 10.8～13.2V)； 24V泵(DC 21.6～26.4V)；	对应12V/24V电机，电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
2	黑(粗)	GND	电源负极，地	Ground
3	黄	FG	FG反馈信号	脉冲输出5V方波信号，FG反馈信号的MAX额定电流2mA	输出4脉冲/转
4	绿	5V OUT	5V信号电源	输出5V电压	供电信号，驱动能力100mA，用于为调速器供电
5	蓝	PWM	脉宽调速 (PWM)	PWM 或电压调速	PWM调速：建议输入频率为15～25KHz，幅值为5V、偏置电压2.5V，占空比调速范围为0%～95%，0%为最大转速、96%电机停转；模拟电压调速：4.8V～5V电机停转，0V～0.2V电机为最大转速。
6	黑(细)	SGND	控制信号地	Ground	调速控制信号地

(2)如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红(粗)	电源正极	若无需调速、转速反馈、对外输出电压，请将黄、绿、蓝、黑(细)线都绝缘包扎；泵将以额定MAX转速运转。
黑(粗)	电源负极	若无需调速、转速反馈、对外输出电压，请将黄、绿、蓝、黑(细)线都绝缘包扎；泵将以额定MAX转速运转。

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2.逻辑接线图

此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！

(1)定速简易接线法

说明：若无需调速和转速反馈，红色粗线接电源正极，黑色粗线接电源负极；蓝色、黄色、绿色线、黑色细线绝缘包扎，泵将以额定MAX转速工作。

(2)PWM调速接线法

说明：当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与黑色细线SGND控制信号地进行连接，黄、绿色线绝缘包扎。

调速控制接线实例1：
对V70L1-Axxxx-PBx(可简称V70L(A代表采用无刷电机的标准版))进行PWM调速，但无需FG反馈：新为诚微型泵
1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在20kHz；
2)信号发生器正极接V70L泵的蓝线、负极接黑(细)线(电源负极，地)；
3)初始高电平占空比≤10%为宜(越靠近95%转速越低，可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高)；
4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

(3)电压信号调速接线法：

说明：当需要使用电压信号调速功能时，可通过电位器分压，将电位器Vcc连接绿色5VOUT端口输入5V直流电压，电位器电压分压输出，连接蓝色PWM输入线缆，并将电位器地与黑色细线SGND控制信号地进行连接，黄色线缆绝缘包扎，此时通过旋转控制电位器，可以实现转速和启停控制。

调速控制接线实例2：对V70L用100Ω滑动电位器调速：——具体细节待落实？
1)连线前，确保泵与直流电源间处于断路，滑动变阻器滑动杆处于MAX电阻处，比如95Ω；以保证后期输入到PWM蓝线的电压近可能靠近0-0.2V；
2)电位器地与黑细线(SGND)连接，将电位器一端接绿线(5VOUT)；电位器电压分压输出(也即变阻器滑动杆)接蓝线(PWM)；逐渐减小滑动杆的电子值，从而减小输出到PWM蓝线的电压，降低转速...

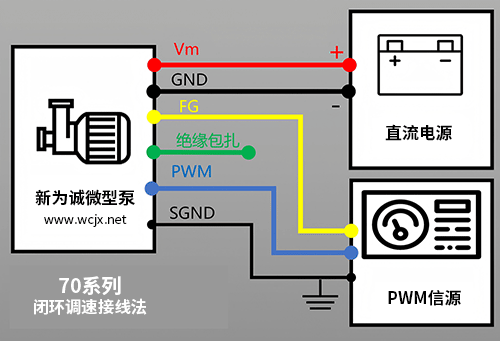

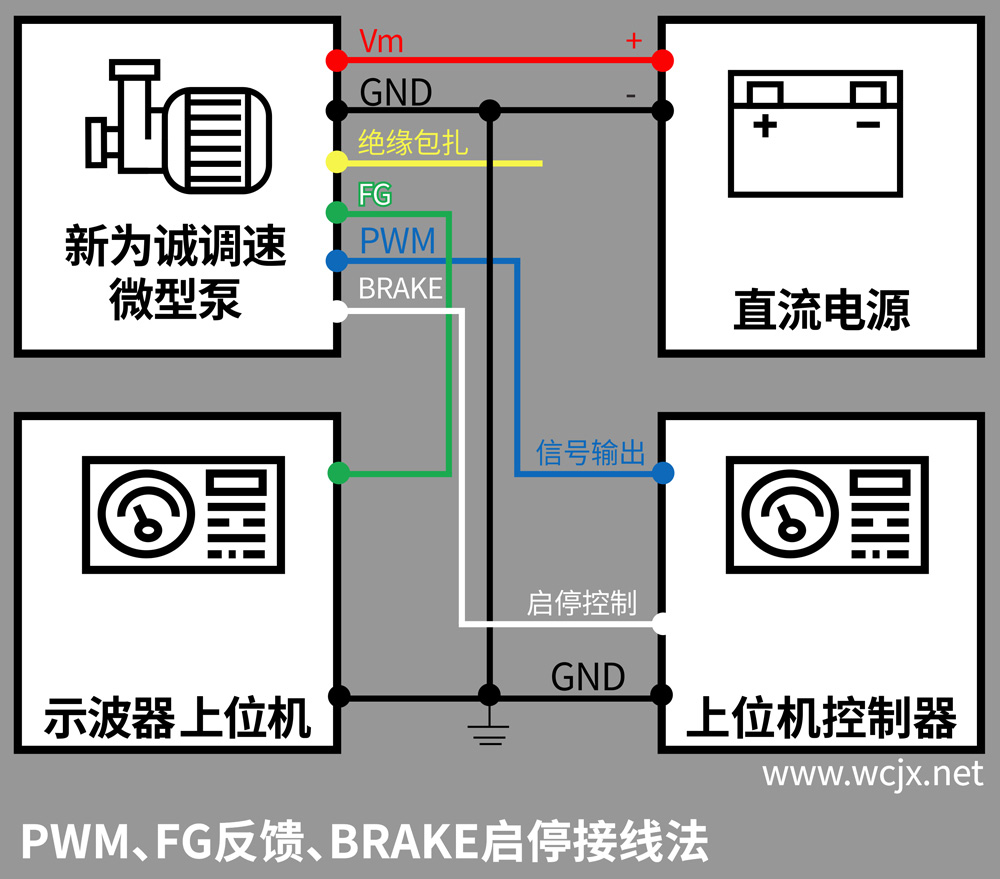

(3)PWM调速、FG反馈(闭环控制)接线法：

说明：当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时，需使用支持PWM信号输出、FG信号输入的上位控制器（MCU、PLC、上位机等控制器），将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与黑色细线SGND控制信号地进行连接，黄色FG反馈信号输出线缆再接入上位控制器的FG信号输入端；

(结束)
