	微型泵电机接线详细说明		● ● ●

【适用系列】：水气两用耐腐微型水泵W18系列
此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！(点下图看大图)

一、有刷电机版(W18L/M/S1-Cxxxx)

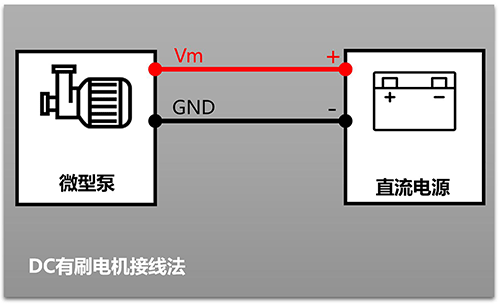

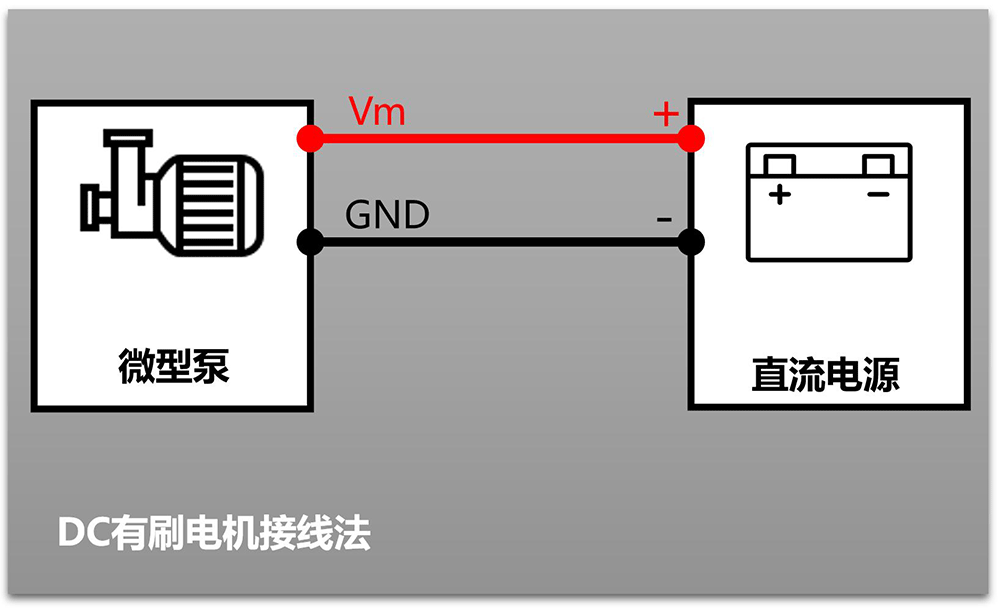

配置DC有刷电机接线说明示意图

1.配置DC直流有刷电机的接线

序号	引线颜色	信号名称	功能	信号定义	其它说明
1	红	Vm	电源正极	5V±10%(DC 4.5～5.5V)； 12V±10%(DC 10.8～13.2V)；	输入电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
2	黑	GND	电源负极，地	Ground

说明：直流电源，需要具备足够输出功率(包括但不限于带有稳压功能，或电压不能降得低于下限)，否则功率不足时，泵可能启动失败，或无法达到额定压力。

2.配置DC直流有刷电机的调速与控制

1)DC有刷电机可通过调节电机输入电压，对电机转速进行控制，当采用电压进行调速时，输入电压不可超过电机额定电压，否则将导致电机提前损坏。
2)当泵工作在低于额定电压状态下，带负载工作，或者在管路压力超过额定压力的工况下工作，可能因负载过大导致堵转或启动失败；发生堵转后应立即切断供电，避免电机烧毁，建议在供电线路中加入具备堵转/过流保护的电路模块，以避免电机损坏。
3)当需要微型泵频繁启停，或需通过PWM信号对直流有刷电机进行调速控制时，建议在电源和泵的电源中间加入“H桥驱动模块”，用于保护电源及进行PWM调速，选用具备堵转和过流保护的H桥驱动模块，可进一步保护微型泵避免意外损坏，详询新为诚客服。

【警告】堵转会导致电机电流大幅上升并发热烧毁，配置有刷电机的型号需避免可能导致堵转的工况，或安装堵转/过流保护模块以保护电机避免烧毁。

二、无刷电机版(W18L/M/S1-A/Bxxxx)

1.逻辑接线图(此为基本功能产品的逻辑接线图，接线图可能会随着功能增加而更新！(点下图看大图))

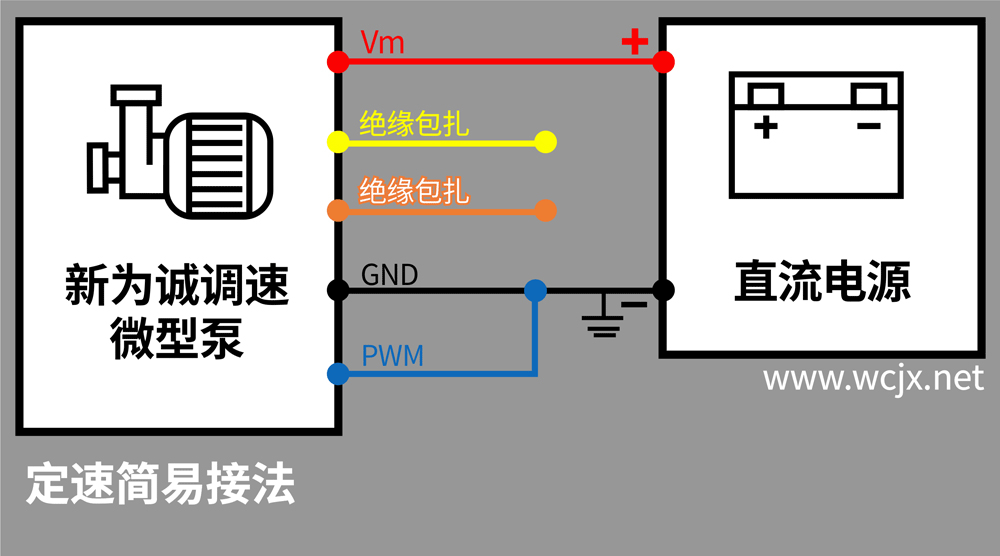

(1)若无需调速和转速反馈，红线接电源正极，黑、蓝线接电源负极；橙、黄、白线绝缘包扎，泵将以额定MAX转速工作。

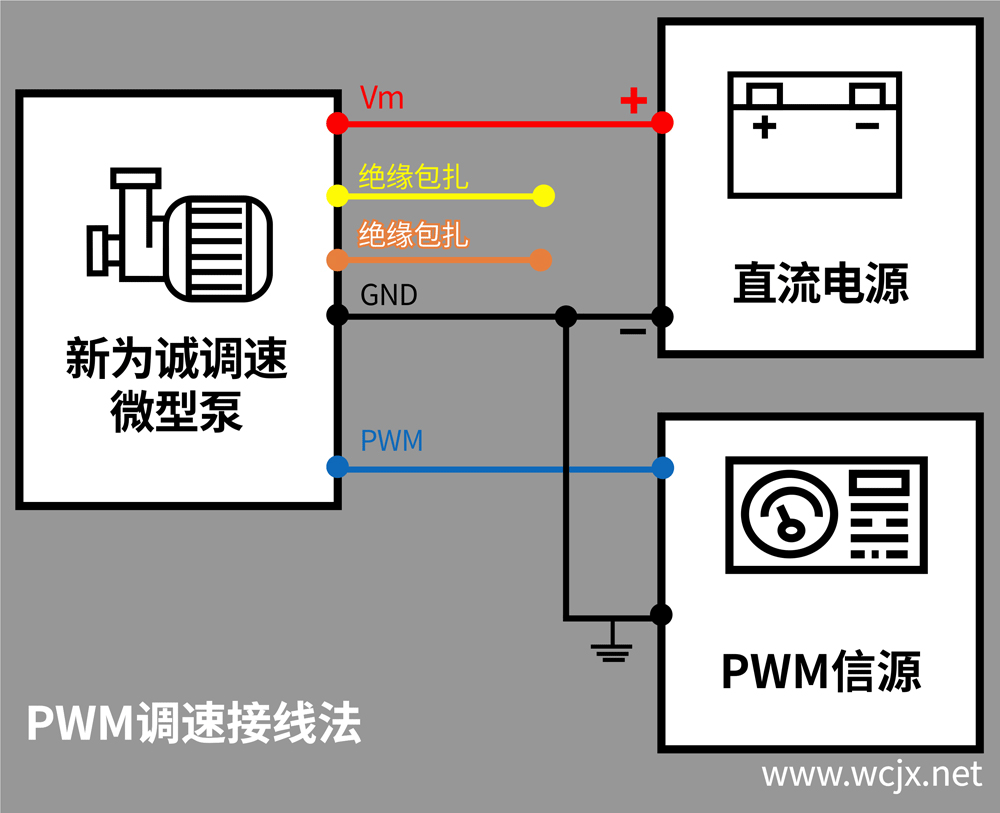

(2)当需要使用PWM调速功能时，需要使用支持PWM信号输出的信号源(函数信号发生器、MCU、PLC等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄、橙线绝缘包扎；此时可通过PWM信号对电机转速进行开环控制。

【调速控制接线实例】(信号线规范及说明见“2.W18无刷电机版信号定义”，下同)：
对W18进行开环控制：PWM调速但无需FG反馈(接线前，泵必须处于断电状态)：新为诚微型泵
1)用上位机(信号发生器)输出一个PWM方波信号，高电平为5V、必须设置直流偏置电压为2.5V(相当于设置低电平为0V)，来保证不出现负电压(负电压会烧毁泵的电机！)，频率固定在15kHz；
2)信号发生器正极接W18泵的蓝线、负极接黑线(电源负极，地)；
3)初始低电平占空比≥50%为宜(过低可能因负载较大启动不了，以为是不能调速或电机故障)，后续逐渐降低或升高——电机转速跟低电平的占空比成正比)；
4)可调节占空比改变电机转速，低电平有效(即低电平占空比与泵转速成正比，高电平占空比成反比)......

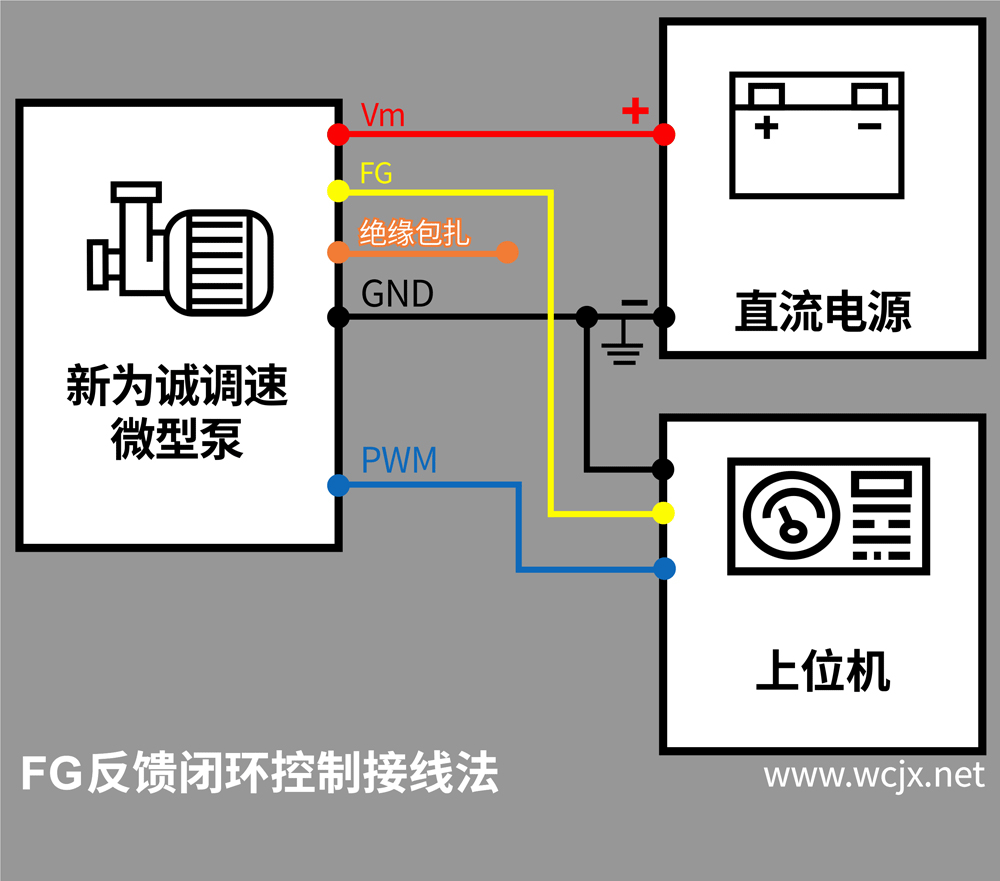

(3)当需要使用PWM调速控制功能、并通过FG信号监控泵运转情况或进行闭环反馈控制时，需要使用支持PWM信号输出、FG信号输入的上位控制器(MCU、PLC、上位机等控制器)，将信号源输出连接蓝色PWM输入线缆，并将PWM信号源地与直流电源地进行连接，黄色FG反馈信号输出线缆再接入上位控制器的FG信号输入端，通过上位机检测FG信号监测电机转速，并控制PWM信号输出进行闭环转速控制。

2.信号定义：
【警告】
禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！
(1)本产品配置的电机引线有5条，接线及使用说明如下表。

序号	引线颜色	功能	动作电平	其它说明
1	红	电源正极	5V±10%(DC 4.5～5.5V)； 12V±10%(DC 10.8～13.2V)；	对应5V/12V电机，电压不可超过MAX电压范围，否则会烧坏电机，可能影响质保！
2	黄	FG反馈信号(电机转速反馈信号、脉冲信号)，电机每转一周输出6个脉冲。	输出： 3V≤高电平，低电平≤0.6V FG反馈信号的最大额定电流为3mA。
3	橙	对本型号无功能(FR)	建议接地或绝缘包扎
4	黑	接地(GND)	电源负极，地	Ground
5	蓝	脉宽调速(PWM)	输入: 0V≤VIL≤0.8V，2V≤VIH≤5V (10KHz～15KHz)	通过PWM占空比调速(低电平有效)来改变电机转速、调节流量， PWM输入信号建议幅值5V，直流偏置电压2.5V。不能用该端口来控制泵的启停。

(2)如果无需调速和转速反馈，可以按如下接线：

电机引线	连接方法	备注
红线	电源正极	若无需调速和转速反馈，请将黄、橙线都绝缘包扎；泵将以额定MAX转速运转。
黑线	电源负极
蓝线	电源负极
