您当前的位置:首页>>交流微型活塞气泵AC-A系列
微型泵产品分类 >>220V抽打两用微型气泵介绍

交流两用微型气泵|220v抽打两用气泵|交流小型打气泵-大流量高正压高负压AC-A系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随机配件
  该系列特点
  转接头连接示意图
  选型、使用注意
  产品参数曲线图
  工作环境、介质及警告

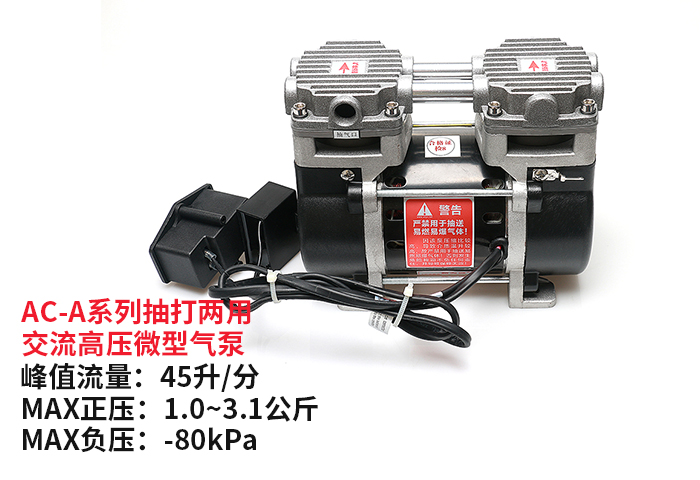

交流微型活塞气泵AC-A 产品彩图


抽气打气两用无刷微型气泵FCY

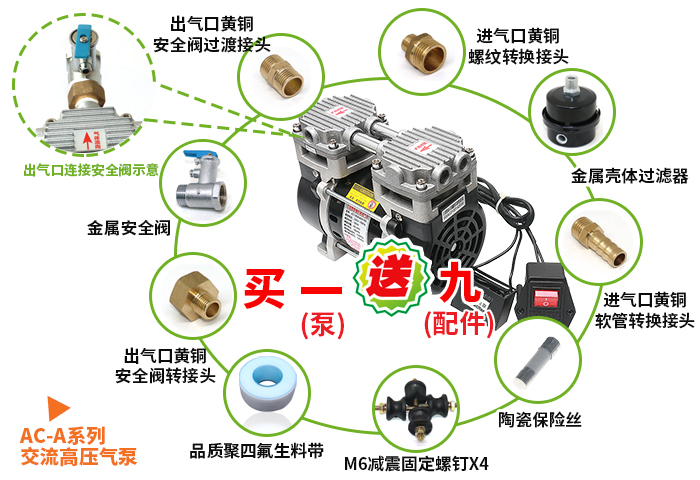

交流微型活塞高压气泵AC-A正面及部分配件
微型交流气泵
交流微型活塞高压气泵AC-A背面

交流微型活塞气泵AC-A 技术参数表



型号

额定电压
(AC)

额定功率
(W)
流量(L/min)
相对真空度
(负压)
额定输出压力
(正压)
最大输出压力
(正压)
峰值流量
平均流量
(kPa)
(kPa)
(kPa)
AC1008045A100
220V/50Hz
180
45
44
≈-80
100
(默认泄压阀)
100
(默认泄压阀)
AC1008045A310
310
(定制泄压阀)
AC1009228A100
28
21
≈-92
100
(默认泄压阀)

【注意】
1.该系列所有规格均使用220V交流电源,有专门的交流接线(如上图中2根黑线,不分火线、零线,另有接地标记的金属片接地线!)。
2.该系列微型泵通电启动前,必须将泵上电机红线(上图),接上我司随泵赠送的电容(严禁自行替换),否则将无法正常启动甚至烧毁电机,将不予保修!

【其他参数】
1.泵体积(长x宽x高,单位mm):173×95×164(含减震脚);
2.抽气口规格:G1/4"英制内螺纹(2分内丝);
3.排气口规格为G1/4"英制内螺纹(2分内丝),但因使用中必须加我司配套(免费赠送)的泄压阀及对应黄铜过渡转接头,故排气口实际规格应该为:G1/2"英制内螺纹(4分内丝,不接过渡接头)或G1/2"英制外螺纹(4分外丝)。
4.抽排气口方向:请见泵顶部气流方向;重量:约3.3Kg(含赠送配件)。


交流微型活塞气泵AC-A 特点



1.新为诚首个交流微型高压气泵系列,可提供高达100-310kPa(1-3.1公斤)最大正压,100kPa的额定正压,最大负压:-80~-92kPa,峰值流量28-45L/Min,属目前新为诚抽打两用微型气泵中,正压MAX、流量较大,负压MAX产品;
2.突破传统交流电机、直流电机限制(交流电机气泵一般不能做得太小、而直流电机气泵正压、流量等又不能做得较大),全新推出的抽气打气两用气泵AC-A系列,体积仅听装奶粉罐横放大小,重量仅3.3公斤;
3.AC-A系列微型气泵属于工业级微型活塞式高压气泵,可在额定压力下长期连续运转;且内置过热保护,外接泄压保护(泄压阀默认1公斤保护),也可在最大输出压力下(需要定做对应压力的泄压阀)间歇工作,但一旦超出最大输出压力将造成损坏:
4.无油,不污染工作介质,免维护,不需像大型真空泵那样还要添加真空泵油和润滑油:
5.交流直接供电,无需变压器或开关直流稳压电源,使用方便;重量仅3.3公斤、体积小,相对空压机小得多;
6.免费赠送金属安全阀(默认1公斤,定制需要另外收费),超出额定压力时自动泄压;还可定做不同最高压力的安全阀,优先保证安全性;
7.免费赠送大容量启动电容、过滤/消音器(二合一)、高弹性橡胶减震脚垫(中心金属柱支撑),让交流微型泵使用更方便、安全,安装更牢固:新为诚微型泵
8. 推广期买1送9,每买一台AC-A微型活塞气泵,除以上默认安全阀、大容量电容器外,还额外赠送:1个电容接线器、4个安装脚垫、1卷高品质生料带、4个金属英制转换头等(如2分转4分,外丝转宝塔等),全黄铜材质,可以反复拆卸,不论接软管还是螺纹硬管,转换方便,坚固耐用,耐磨性高。



交流微型活塞气泵AC-A选型、使用注意


【选型注意】:
1.泵可在额定功率下长期工作,也可在最大输出压力下间歇工作,
但一旦超出最大输出压力将造成损坏!
2.泵应该在抽排气口通畅的工况下开机(即启动前泵抽排气口不能被堵死等),否则可能损坏泵或运行异常;

【使用注意】:
1.在泵的抽气端一定要有过滤装置,阻挡固体颗粒进入泵腔,以免导致损坏。
2.使用中,必须做好泵的散热工作,避免因为散热不畅等,导致泵温升过高,否则容易触发泵内置的过热保护。
3.如因环境温度过高、散热不充分、长时间大负载运行等工况导致泵温度升高至热保护阀值时,泵将自动断电停止工作;此为“过热保护”,属正常现象,并非故障,但此时应切断电源待电机冷却至常温后再通电,泵即可恢复正常工作。

4.泵不能在高于额定输出压力的情况下长时间工作!
5.关于流量:如无特别说明,技术参数均是在25℃、标准大气压下的测定值。空载流量我们全部简称流量。

(未完待续见下一页)
