锂电池微型小水泵WGV-产品实物图

【注意】
1.所有规格均使用直流电源。所需电池或直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.输入电压要求：参见上表2；电压变化会影响电流、流量、压力等大小。
3.该系列微型泵对启动电流有一定要求，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)WGVC1-CH2EA-MJ6(有刷简化版)应超过1.5A，例如 5V2A以上；
2)WGVC1-KH2EA-PB6(无刷标准版)应超过0.3A，例如 5V1A以上；
3)WGVC1-AH2EA-PB2(无刷标准版)应超过1.0A，例如 12V2A以上；
4)WGVC1-AH2EA-PB4(无刷标准版)应超过0.4A，例如 24V1A以上；
5)WGVC1-AM5EL-PP2(无刷标准版)应超过1.5A，例如 12V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁(注意，此类故障不属于正常质保范围)！强烈推荐我司专门定做的JF-24V1A/JF-12V2A/JF-5V2A。详情点这里！

4.型号、版本及代号说明：
1)型号说明：
(1)W—水气两用水泵、GV—内部编号；
(2)C-偏重小体积；1-单头，2-双头(未来可能推出)；
(3)C-有刷电机，K-空心杯无刷电机，A-无刷电机A型；
(4)H2-接头：2mm内径软管宝塔气嘴；M5-接头：M5公制内螺纹接头；
(5)EA-默认材质：EPDM隔膜、EPDM阀片、EPDM密封、PA泵头；EL-材质：EPDM隔膜、EPDM阀片、EPDM密封、铝合金泵头；
(6)M-电机电压调速(自配H桥电路)或不调速；P-PWM调速+FG电机转速反馈；
(7)J-简化版，B-标准版，P-品质版；新为诚微型泵
(8)6-6V DC，2-12V DC，4-24V DC(默认)。3-3.7 VDC(常用于野外锂电池1节供电)、5-5 VDC(室内开关直流电源5V供电)、6-6 VDC(野外干电池4节串联供电)、1-其他非常见直流电压(如1.2V、2V、2.8V、4V(野外镍氢可充电电池1、2、4节供电)、1.5V、3V(野外1、2节干电池供电))；
2)实例：
(1)WGVC1-CH2EA-MJ6，代表：水气两用微型水泵，小体积，高品质直流有刷电机，宝塔接头，默认材质组合；电压调速或不调速；简化版，6V DC供电；
(2)WGVC1-KH2EA-PB6，代表：水气两用微型水泵，小体积，高品质直流无刷空心杯电机，宝塔接头，默认材质组合；PWM+FG；标准版，6V DC供电；
(3)WGVC1-AM5EL-PP2，代表：水气两用微型水泵，小体积，高品质直流无刷电机，M5螺纹接头，EL材质组合；PWM+FG；品质版，12V DC供电；

5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：
WGVC1-CH2EA-MJ6：53.5×φ19(外径，有刷版不含安装座等)；
WGVC1-KH2EA-PB6：51.5×φ19(外径，无刷版不含安装座，考虑引出线弯折等)；
WGVC1-KM5EL-PP6：54.5×φ19(外径，无刷版不含安装座，考虑引出线弯折等)；
WGVC1-AH2EA-PB2/4：48.5×φ24.4(外径，无刷版不含安装座，考虑引出线弯折等)；
WGVC1-AM5EL-PP2/4：50.7×φ24.4(外径，无刷版不含安装座，考虑引出线弯折等)；
2.抽、排气嘴规格：内φ2×外φ3.5mm；宝塔直通式；
3.H2建议接管：2×4mm硅胶管；M5建议接管：M5外螺纹形式的快插接头；重量：详见上表2；
4.抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。

1.【场景、技术优势】
1)新为诚锂电池微型小水泵WGV，“专为电池而生”！不论是野外使用zui广的锂电池(3.7V)、方便买到的干电池(1.5V)、常用低成本镍氢可充电电池18650(1.2V)、12V/24V蓄电池都能轻松驾驭！
2)锂电池微型水泵WGV，既保证可频繁启停，又可长期连续运转(7*24小时连续运转)，还保证了较低的工作电流(低至几十mA)，不足同类产品的一半！非常适合“电池驱动”的低能耗场合，如手持设备野外采样、分析等；
3)微型水泵WGV，较宽工作电压可选：DC1-6V或2.8-6V，DC8-12V或8-24V，涵盖常见电池供电电压：1.5V、3.7V、5V、6V、12V、24V，且都有专业“电压-流量曲线”、“正负压-功耗-流量曲线”等实测数据供参考！其他非标品、材质等还可定做，详询新为诚客服......

2.【稳流、功耗优势】

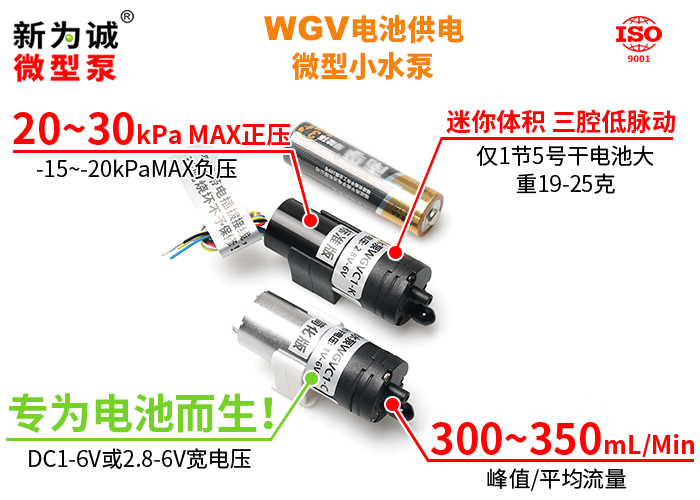

1)锂电池微型水泵WGV，仅1节5号干电池大，重19-44克，却罕见地采用“三腔泵”及低功耗设计，可满足大部分对流量脉动(平稳性)、功耗、体积有严格要求的场景或用户需求！
2)三腔体设计，水流平稳，水流量不会因排水口管长变化出现大幅度波动情况(有实测数据供参考)...
3)两用微型水泵WGV，脉动低特性，在降低测量成本、提升方便性上有较大优势(不论做水泵还是气泵用)：
(1)客户用低成本的“浮子流量计”，就可测到非常接近真实值的数据；
(2)若用流量传感器，稳定的流量得到结果也更准确；
(3)目前其他迷你微型泵，往往都是单腔泵，准确测量流量的难度大、成本高、误差大！

4)锂电池小水泵WGV，对比同类产品(含国外进口微型水泵)优势明显：
(1)目前体积Min、功耗有较大优势；
(2)水流脉动Min：属三腔水泵，其他同类微型水泵，绝大多数是单腔水泵、个别是双腔水泵(但体积较大)；
(3)抽水时振动小：得益于3个工作腔协同输送液体，相比“单腔泵”往复急回运动，WGV全套机构运行平稳，不抖动客户水管、不引发机箱共振...

3.【版本、寿命优势】：
锂电池微型水泵WGV，在长时间工作后，参数仍然保持稳定而不下降，且寿命远超同类产品，质优价美，版本丰富各有侧重点，总有一款适合您：

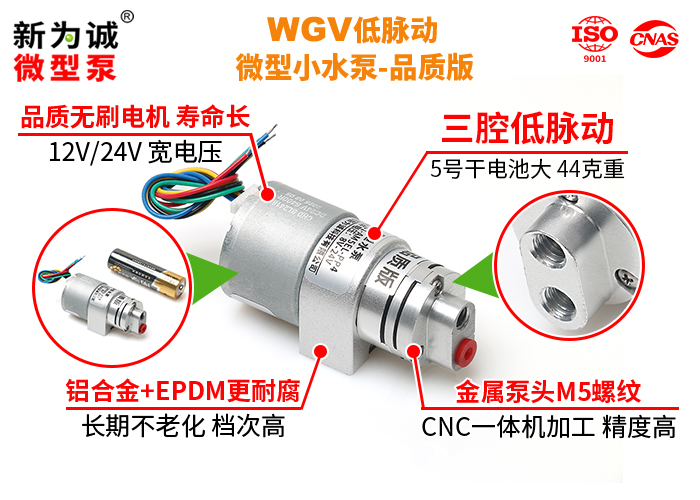

(1)WGV无刷品质版：泵头采用高强度铝合金，CNC精密数控机床机加工一次成型，密封好精度高寿命长，M5公制内螺纹，兼容性强结实耐用；0.3A启动电流、0.1A额定电流，仅重44克5号干电池大小，深受野外水气采样用户欢迎！

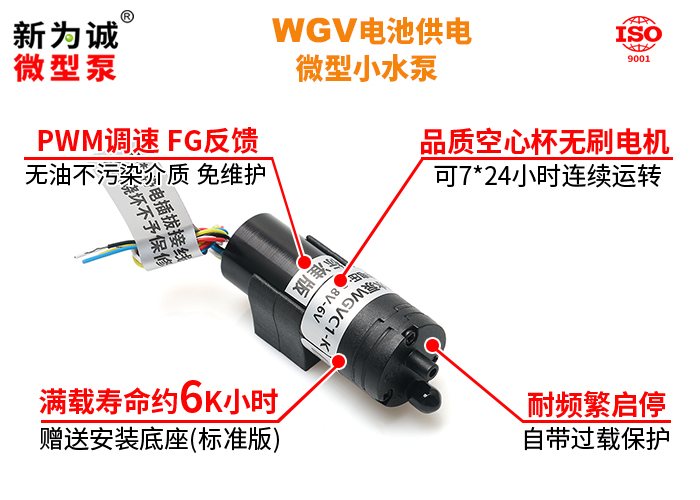

(2)WGV无刷空心杯版：空心杯无刷电机版本，对比传统电机，无铁芯转子，消除或减少额外能耗，重量轻效率高，启动阻力惯性低，电机精度高，适于轻量化、高精度、快速响应场合，如工业机器人、仿生义肢、自动化生产线、数控机床、航天飞行器、无人机、有源植入物、胰岛素泵等；

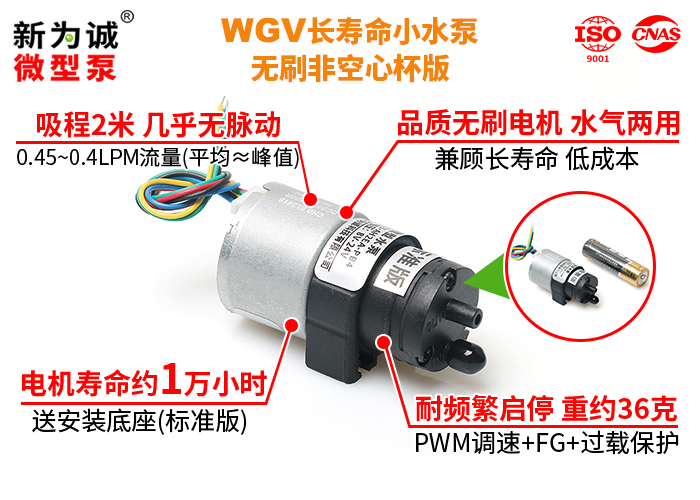

(3)WGV无刷非空心杯版：采用品质无刷电机，寿命约10K小时，价格增加不多，寿命却比有刷简化版增加近1倍，兼顾长寿命和成本！还可PWM调速(单片机、PLC等上位机占空比调速)、FG反馈(获取泵实时转速，配合PWM实现动态闭环调节)，使系统更加智能化；

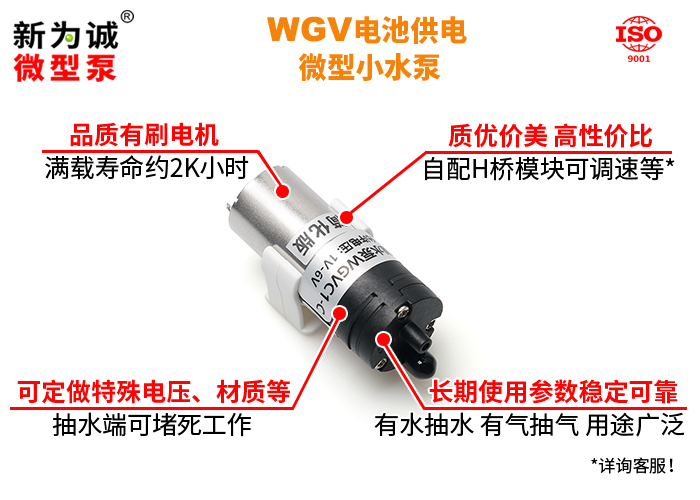

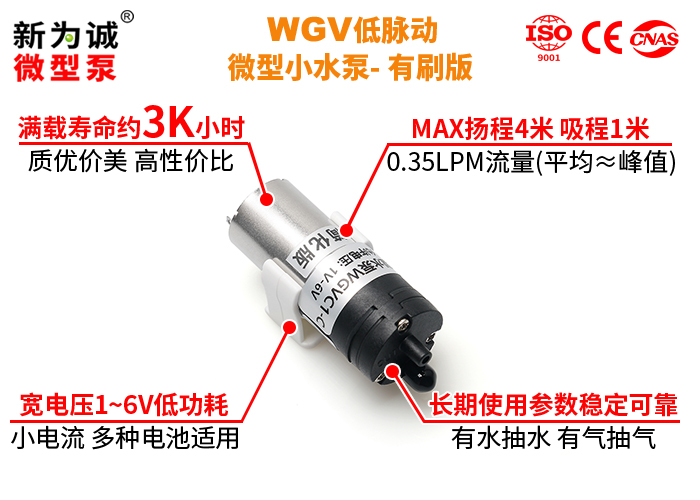

(4)WGV有刷简化版：采用品质有刷电机，电机寿命约6K小时，满载寿命突破性达到了3K小时，远超仅几十、几百小时廉价、近似体积同类产品，质优价美，批量更优惠！
