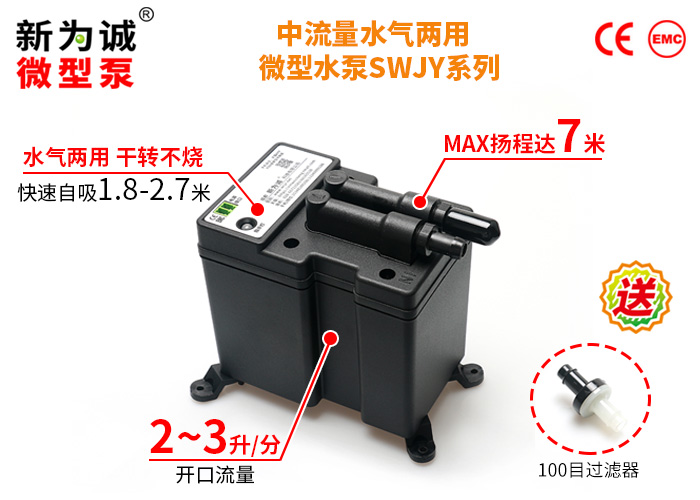

水气两用中流量无刷微型水泵SWJY(不调速)-产品实物图

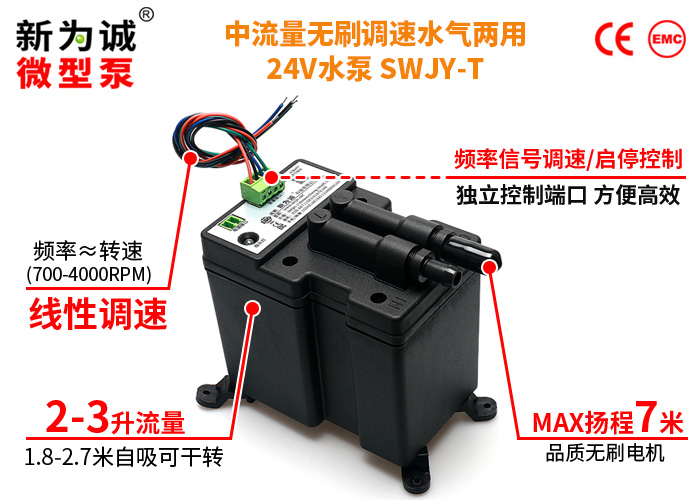

水气两用中流量无刷微型调速水泵SWJY-产品实物图

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
(1)该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，至少能够耐受100毫秒的6A或以上电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A(约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！详情点这里！
(2)强烈建议选用新为诚经过改造、配有面板的定做电源 JF-24V3A，避免因电源不符合要求，导致泵无法正常使用！
2.输入电压要求24V±5%。
3.版本及代号说明：
(1)是否能调速：能频率调速版本，后缀加T，例如：SWJY2703TJ-24V(调速型-简化版)；不调速版本，无后缀，例如：SWJY2703J(不调速型-简化版)；
(2)简化/标准/品质版：
根据部件质量、品控要求的不同等分为3个版本，简化版、标准版、品质版；
(3)实例说明：比如SWJY2703B-24V，就代表不能调速的标准版；而SWJY1802TP-24V，就代表能调速的品质版......
(4)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比

4.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
5.表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径7mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；
6.不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长×宽×高，包容尺寸，单位mm)：129×71×115(含减震脚)；
2.抽、排气嘴尺寸(mm)：默认标配黑色PP宝塔接头ø6(内孔)×ø9，接口形状：防滑凸起式(抽排气嘴一样)，材质：PP；
3.建议接管(mm)：ø6×ø10硅胶管；重量：约550克。
4.抽、排气嘴有标签或模具指示(in/out)，使用前请一定取下防尘帽。
