您当前的位置:首页>>24V调速微型真空泵V09系列
微型泵产品分类 >>调速微型真空泵V09产品介绍
成都新为诚科技有限公司
工况记忆调速微型真空泵|直流调速无刷气泵|旋钮调速微型真空泵|调频微型真空泵|PWM调速真空泵—V09系列

参数列表

【点击右边表格文字查看】

 产品彩图

 三维结构安装图

 技术参数表
 产品参数曲线图(仅品质版提供)
 产品特点
 随货配件
 各种版本对比
 V09三种调速模式接线说明
 选型使用注意、警告
 V09对比KAB、KAC的优势(后续补充)
24v调速微型真空泵V09彩图


调速气泵FML

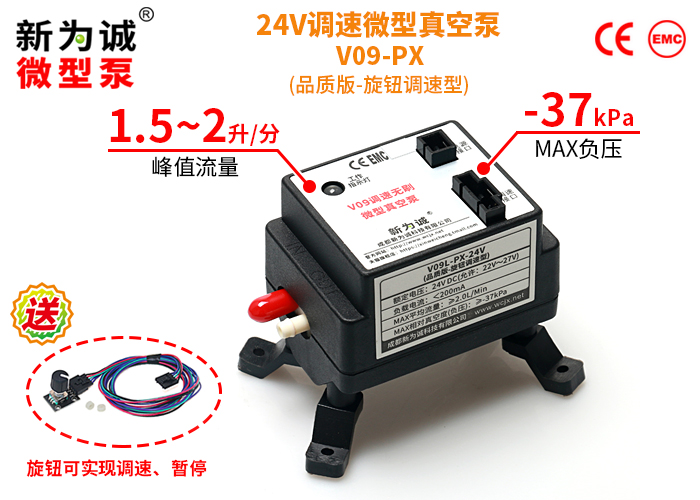

24v调速微型真空泵V09-PX(品质版-旋钮调速型)-产品实物图

调速气泵FML

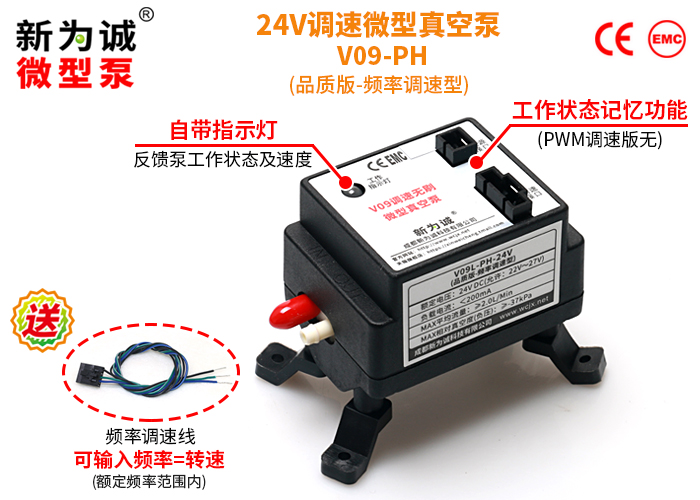

24v调速微型真空泵V09-PH(品质版-频率调速型)-产品实物图

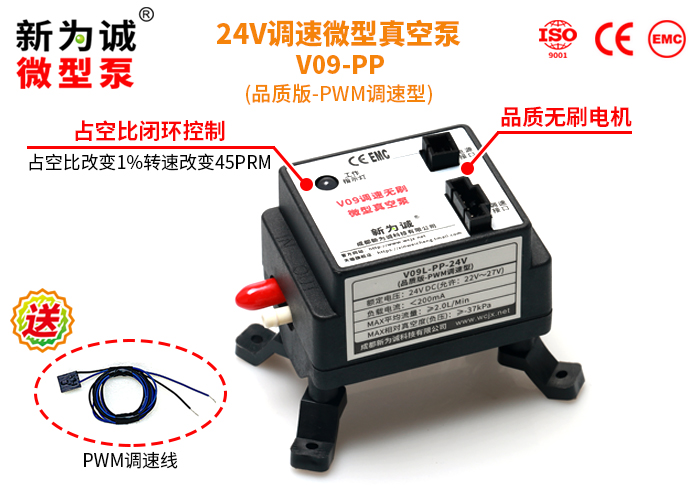

调速微型真空泵V09PWM调速型

24v调速微型真空泵V09-PX(品质版-PWM调速型)-产品实物图


24v调速微型真空泵V09技术参数表



型号

额定电压
(V DC)

负载电流
(mA)
额定功率
(W)
流量(L/min)

MAX负压
(相对真空度)

峰值流量
平均流量

(kPa)

V09L-J
24
<200
<4.8
≥1.5
≥1.3
≥-37
V09L-B
24
<200
<4.8
≥1.8
≥1.7
≥-37
V09L-P
24
<200
<4.8
≥2.0
≥2.0
≥-37
对比:标准大气压
0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.工作电压22V~27V,工作电压变化会影响负载电流,而流量、真空度基本不变。
3.该系列微型泵启动电流稍大,为保证泵的正常运转,所配直流稳压电源电流应该超过 2A,例如 24V2A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的24V2.7A电源。
4.该系列微型泵根据流量不同,可以分为:大流量-L,中流量-M,小流量-S(已公布的为正式推出产品,未公布的后期将陆续推出);按性能、寿命、生产工艺、调试等不同,可分为简化版(简称J,下同)、标准版(B)、品质版(P);根据调速方式不同进一步细分为旋钮调速型(X)、调频调速型(H)、PWM调速型(P),具体区别请点击这里
实例(订购时,请一定注明具体流量简称、版本后缀!):
(1)V09L-JX-24V,表示是V09系列微型真空泵中,大流量、简化版-旋钮调速型,DC 24V供电;
(2)V09M-BH-24V,表示是V09系列微型真空泵中,中流量、标准版-频率调速型,DC 24V供电;
(3)V09S-PP-24V,表示是V09系列微型真空泵中,小流量、品质版-PWM调速型,DC 24V供电;
......
特别提醒:虽然V09系列微型调速泵,不同版本、不同调速类型的外观都是一样,仅配件不同;但生产时一旦确定是哪种调速模式后,不同调速模式间,将无法通过更换不同调速配件再改变!
新为诚微型泵
【其他参数】
1.体积(长x宽x高,单位:mm):约63.8×42.2×72(含橡胶脚垫+调速线能弯折正常工作MIN高度);
2.气嘴尺寸(mm):抽气嘴ø2(内孔)×ø4(外径),形状:直插式;排气嘴ø2(内孔)×ø4.5(外径),形状:防滑凸起式;
3.建议接管(mm):ø3×ø6硅胶管;重量:约95克。
4.抽气嘴IN、排气嘴OUT,盖有红色防尘帽,请使用前取下。


24v调速微型真空泵V09特点




1.新为诚调速微型真空泵V09系列,属三腔隔膜式微型无油抽气泵,流量平稳:峰值流量≥1.5-2LPM(平均流量≥1.3-2LPM,两者差距很小);中等负压(≥-37kPa),体积小巧仅重95克;
2.新为诚V09调速微型真空泵,系原来功能集成泵KAB、KAC升级品,从原有精度不高、易磨损导致波动大的螺丝刀内调速、电位器外调速升级为更先进、精度更高、更抗干扰的3种调速模式,且每种模式都可以实现不断电启停!
3.调速微型真空泵V09有高达3种调速模式(三选一,非同时都有):旋钮调速型
(推荐)、频率调速型、PWM调速型,总有一款适合您:
(1)旋钮调速型:
采用数字旋转编码器进行输入控制,实现启停机、加速、减速的数字控制。通过向右、向左旋转旋钮来控制转速加和减,按下按钮控制微型泵启停,且具有工作状态记忆功能!
(2)频率调速型:
外接方波信号,通过改变信号的“频率”实现调速,并且内置闭环控制功能,保证转速和输出稳定,且具有工作状态记忆功能!
(3)PWM调速型:
外接PWM信号,通过改变信号的“占空比”(低电平有效)实现调速,并且内置闭环控制功能,保证转速和输出稳定,无工作状态记忆功能,但可通过占空比较为精确控制泵的转速(在调速区间内占空比改变1%,转速改变45RPM)。
  旋钮调速型适合没时间开发,或暂时没能力开发PWM或调频调速功能配套电路,又不需要闭环控制的客户;后2种针对有开发能力,需闭环控制,想实现类似“恒流”、“恒压”的高级应用的客户......
4.新为诚无刷微型真空泵V09系列,仍然采用品质的nidec无刷电机,具有寿命长、干扰低、可靠性高等优点;且全部版本都拥有完善自我保护:过热、过载、过流、欠压功能,尽量减少客户误操作带来的损害,能有效延长泵的使用寿命(泵更耐用、适应能力更强)!
5.新为诚无刷微型真空泵V09系列自带指示灯设计,实现泵工作状态的实时反馈+速度指示,不必近距离才能得知泵工作是否正常,设计更合理、更方便直观!
6.新为诚调速微型真空泵V09系列,电路输入采用全数字信号控制,抗干扰能力强,工作稳定可靠;连接线采用带锁扣接插头,让接插部位更加紧固,不易脱落。
7.允许介质富含水汽,可昼夜不停长期连续运转,体积小(仅约1/4成年人手掌大);无油无污染、免维护......
8.抽气端只能带轻负载,用于类似气体采样场合,且泵的排气端必须通畅,不能带有阻尼元件!



(未完待续见下一页)
