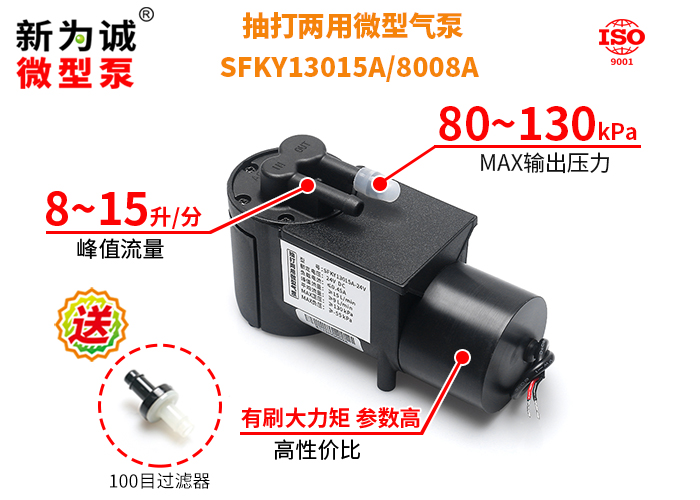

抽打两用有刷微型气泵SFKY13015A、SFKY8008A(非调速型)-产品实物图

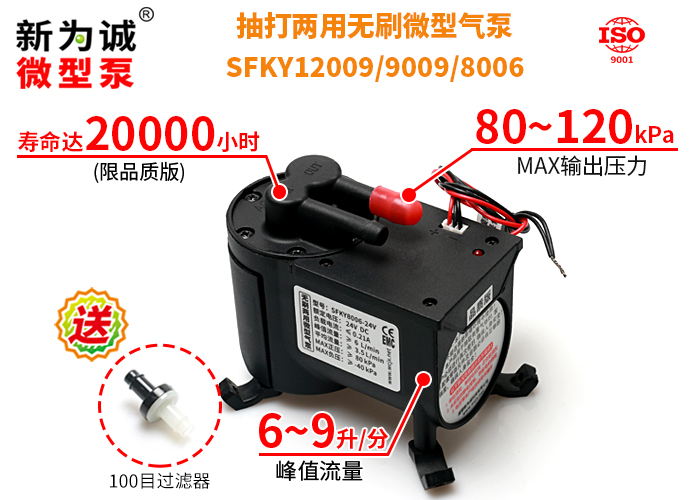

抽打两用无刷微型气泵SFKY12009、SFKY9009、SFKY8006(非调速型)-产品实物图

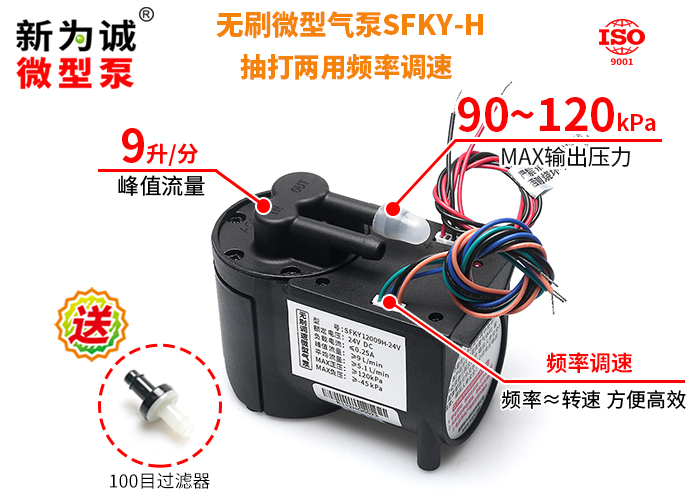

抽打两用无刷微型气泵SFKY-H(调速型)-产品实物图

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.输入电压要求：
1)SFKY13015A-24V：输入电压要求15V～32V；
2)SFKY8008A-24V：输入电压要求8V～32V；
3)其他型号：输入电压要求12V±10%，24V±5%；
电压变化会影响电流、流量大小，压力基本不变。
【警告】有刷版，若输入电压太低或负载过大(例如堵转)等原因导致泵停转，应立即断电！待恢复正常电压才能重新上电，否则可能引起微型泵电机烧毁等，将导致保修失效！敬请谅解！
3.该系列微型泵启动电流较大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)SFKY13015A-24V/SFKY8008A-24V应超过6A，例如 24V6A以上；
2)SFKY12009-24V/SFKY9009-24V应超过3A，例如 24V4A以上；
3)SFKY8006-12V/24V应分别超过5.5A/3A，例如 12V6A/24V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。详情点这里！

4.型号、版本及代号说明：
1)型号：该微型泵配备电机类型：无代码(默认配备无刷电机)、A(配备有刷电机)；
2)版本(型号后用中文说明)：
经济版(通常为有刷电机或无刷电机，SFKY系列经济版为有刷电机)；
采用无刷电机的SFKY型号，根据部件质量、品控要求的不同等分为3个版本：
简化版、标准版、品质版；
3)调速：仅简化版、标准版、品质版根据是否能调速，分为“基础型”(默认，无代码)、“频率调速型”(需型号后加“H”)；
4)实例：
(1)SFKY13015A-24V，代表：抽打微型气泵SFKY13015，DC 24V供电，配有刷电机，不能调速，属于经济版型号；
(1)SFKY8006-12V(简化版)，代表：抽打两用微型气泵SFKY8006，DC 12V，配备无刷电机，属简化版不调速型号；
(2)SFKY12009H-24V(标准版)，代表：两用微型气泵SFKY12009，DC 24V，配备无刷电机，属标准版频率调速型号，但无转速反馈；

5)版本对比：订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比；
5.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
6.表中峰值流量是指用玻璃转子流量计(去掉了针型阀)测得的流量值，平均流量是用皂膜流量计测得的流量值(推荐以平均流量为准)；通常不建议使用质量流量计进行测量(若一定要用，建议：至低需要每10ms采样1次，也即每秒采样100次，否则可能因采样频率过低等原因，造成较大误差(这不是微型泵的问题))。

【体积、接管】
1.泵体积(长x宽x高，单位mm)：无刷型号：91.5×50×82.5(含减震脚)，有刷型号：125.5×50×82.5(含减震脚)
2.抽、排气嘴尺寸(mm)：ø4.4(内孔)×ø7.5(外径) 接口形状：防滑凸起式(抽排气嘴一样)；
3.建议接管(mm)：ø6×ø10硅胶管；重量：约400克(有刷型号)/250克(无刷型号)。
4.抽、排气嘴有IN、OUT指示，盖有防尘帽，使用前请取下。
