【以下调速规范适用型号】：SFKY/SVKY系列微型气泵/微型真空泵


	新为诚调速微型泵接线详解		● ● ●

1.新为诚频率调速型接口定义表

1)接线详细说明

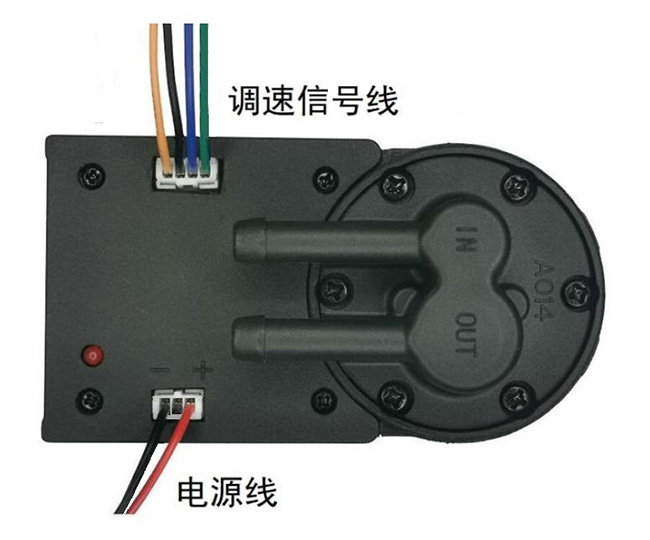

调速信号线(上图从右向左)
序号	引线颜色	功能	动作电平	信号说明
1	绿	方式切换		总共有2个状态：接地、悬空： 1)绿线接地时(与黑线相接，黑线连接电源负极黑线)，泵进入调速状态运行(红灯闪烁)； 2)绿线悬空时，泵处于非调速状态运行(红灯常亮)。
2	蓝	频率信号调速	输入方波：低电平0-0.8V 高电平2-4V 占空比20-80% 频率800-3500Hz，泵每分钟转速值和频率数值相同。	蓝线接上位机正极：当绿线接地(见绿线说明)时，泵进入调速状态运行，转速由频率信号(蓝色线)的周波数决定，比如信号为2500Hz，则泵的转速为2500r/min；调速信号发生变化后，泵内部程序会逐渐调节转速以达到与调速信号周波数一致，此过程可能会持续数秒钟。当蓝线断开时，泵从调速运行状态进入非调速运行状态(红灯常亮)，转速维持当前转速。断电重启后，转速也维持断电前的转速(即有“转速记忆”功能)。
3	黑	接地		黑线接上位机负极；
4	橙	5V输出	向外置调速器供电。	如调速器自带电源，橙线可悬空并绝缘包扎。

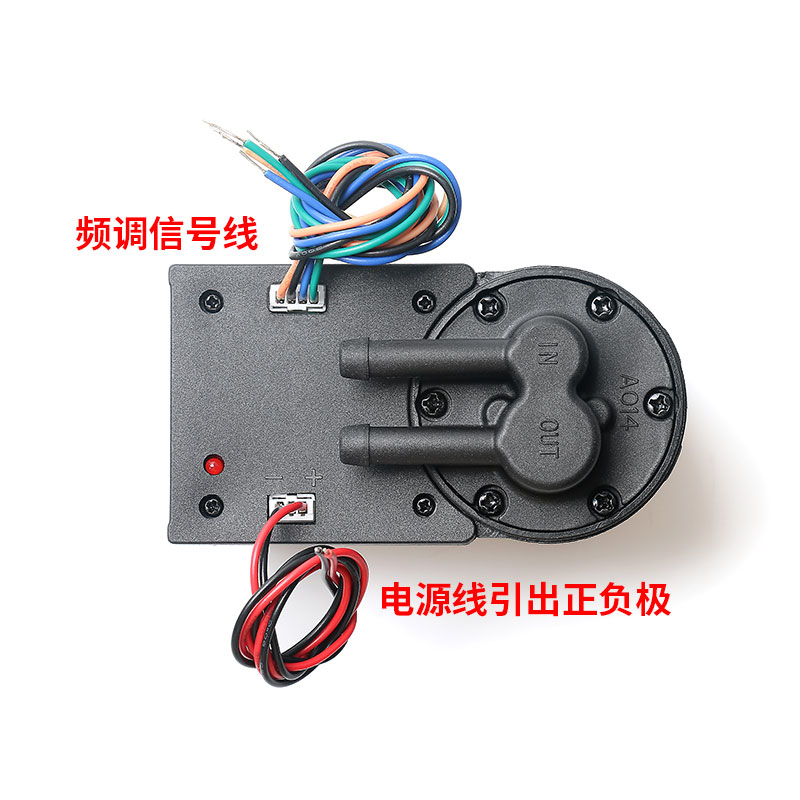

电源线(上图从右向左)
序号	引线颜色	功能	动作电平	信号说明
1	红	电源线，正极	DC 12V±10%，DC 24V±5%	接直流电源正极
2	黑	电源线，负极		接直流电源负极

2)警告及注意:

【警告】
禁止热插拔！严禁在带电的情况下连接或断开电机引线！所有连接或断开动作必须在彻底切断电源的情况下进行！否则将烧毁电机！导致保修失效！

【调速版注意】
1)若运行时出口正压较高(如接近堵死或堵死，也即负载较大时)，调速范围不再是：800～3500Hz，而是一个较窄的范围，泵能启动的下限约2150～2300Hz(因大负载时，频率较低导致的转速降低，可能导致电机启动乏力)......
2)运行时，因负载较大，转速调得过低导致泵停机时，必须断电重启，且频率至少应设置为2150～2300Hz，泵才能恢复启动！

3)如果无需调速，可以按如下接线：

引线说明	连接方法	备注
电源线-红线	接直流电源正极，电压严格按接线说明！	拔掉调速信号线排线，完全不用调速端口，泵处于非调速状态；
电源线-黑线	接直流电源负极	拔掉调速信号线排线，完全不用调速端口，泵处于非调速状态；

说明：请完全按上表连接！否则可能烧毁，造成保修失效！

2.指示灯说明及实例：
1)指示灯(仅1种颜色)：
红色常亮——非调速状态；
红灯闪烁——频率调速状态，且闪烁频率固定不变(不随频率改变而变)；

2)调速实例：
某客户购买SFKY12009H-24V：
A.轻负载时，例如抽排气口放空通大气，或排气口管路浸入液下仅几厘米进行曝气搅拌等；
【频率调速范围】：800～3500Hz；转速≈800～3500RPM；
(1)上位机给出高电平3V，低电平0V，占空比50%，频率2500Hz方波信号，信号正极接蓝线，信号负极接调速线绿线、调速线黑线、电源线黑线；橙线必须绝缘包扎。
(2)电源线红黑线分别接直流电源正负极，确保以上接线都正确后，才能通电；
(3)泵运转平稳后，转速达到2500RPM；改变信号频率为2000Hz，约10秒钟后，泵电机转速逐渐下降，最终稳定在约2000RPM，完成调速，泵的流量逐渐下降直至稳定，期间红灯一直闪烁，代表处于“调速”状态；
(4)MIN频率：800Hz，泵停机，红灯不再闪烁一直常亮；提高频率，则泵的转速也相应提高，到达3500Hz后，转速达到MAX，红灯不再闪烁一直常亮......

B.满载时，例如排气口完全堵死等；
【频率调速范围】：下限2150～2300Hz，上限3500Hz；转速下限≈2150～2300RPM，上限3500RPM；
(1)操作类似轻负载，只不过频率1600Hz时，泵就停机了；
(2)断电重启后，频率需要预先设置为2150～2300Hz范围内，泵才能正常启动......

(结束)
