无刷电机微型水泵|大流量两用微型水泵|水气两用型WJY系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图

  技术参数表
  随货配件
  该系列特点
  产品参数曲线图(抽气用)
  选型注意事项
  微型泵电路参数(注意事项)
  使用注意、警告
微型真空水泵WJY彩图

无刷微型水泵WKY

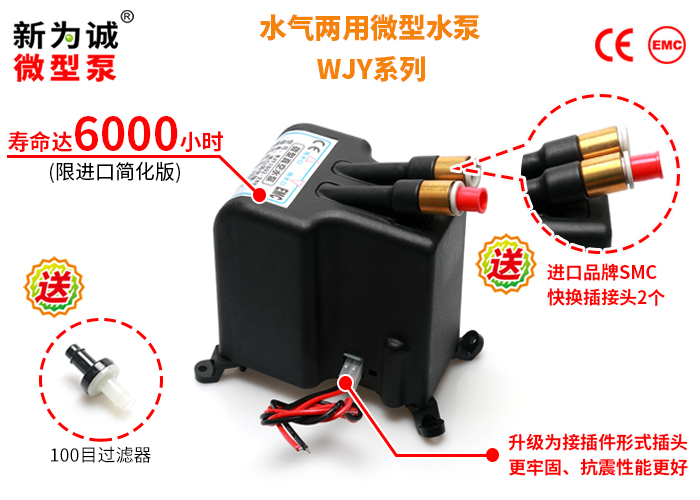

无刷微型真空水泵水气两用泵WJY进口版-产品实物图

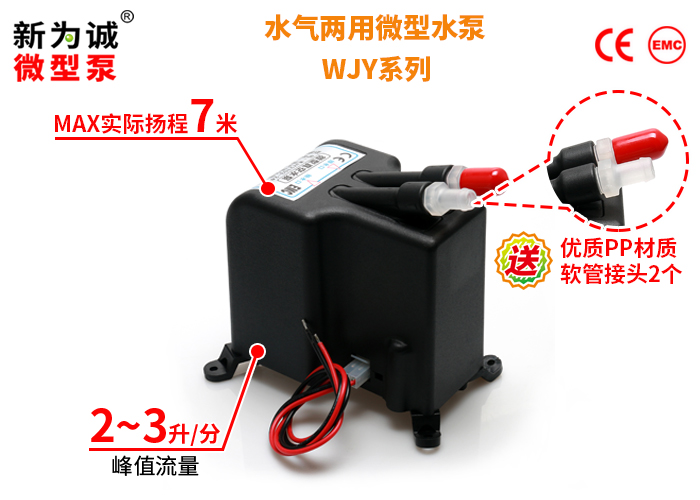

无刷真空水泵WJY国产版
无刷微型真空水泵水气两用泵WJY国产版-产品实物图

微型真空水泵WJY技术参数


型号
做水泵时
做真空泵时
电压
电流
功率
开口
流量
吸程
MAX
扬程
电压
电流
功率
平均
流量
负压
(相对
压力)
(V DC)
(A)
(W)
(L/min)
(M)
(M)
(V DC)
(A)
(W)
(L/min)
(kPa)
WJY1802
24
<0.55
<13.2
2
2
7
24
<0.5
<12
1.6
≈-18
WJY2703
24
<0.62
<14.88
3
3
7
24
<0.52
<12.48
2.4
≈-27
对比:标准大气压
 0

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从我公司购买定做好的电源。

2.该系列微型泵启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 6A,例如 24V8A以上的开关直流电源(过载能力要强),否则可能造成泵无法启动甚至烧毁!(注意,此类故障不属于正常质保范围!),强烈推荐我司专门定做的JF-24V2.7A电源。详情点这里!
3.输入电压要求24V±5%。
4.无刷微型水泵WJY目前无法调速,如果有调速需要的,请选用无刷微型水泵WNY系列

【其他参数】
1.体积(MAX外形尺寸,单位:mm):103×71.5×104(不含减震脚); 重量:550克。
2.进口版抽、排水嘴:快换接头KQ2S08-01AS(SMC品牌);
3.进口版要求接管:尽量是SMC品牌尼龙管,且外径必须是8mm (如内径6mm外径8mm等)。否则将导致连接处密封不良、管子无法正常拔插、损坏管接头等,如因采用非原厂SMC接管,非8mm外径尼龙管导致以上等故障,新为诚将不提供免费质保!)
4.国产版抽、排水嘴:尺寸(mm)∮5.8(内孔)×∮7.9(外径) 接口形状:防滑凸起式(抽排水嘴一样);材质:PP
建议接管(mm):∮6×∮10硅胶管;

5.WJY各种版本性能对比表,不同版本所采用的配件不同,导致性能和价格有差异,区别如下:

该系列目前有2个版本
国产简化版
进口简化版
新为诚
配置比较
电机品质
无刷电机★
无刷电机★★
隔膜性能
★★
轴承性能
★★
新为诚
性能比较
寿命
★★
电磁干扰
▲▲▲▲
▲▲▲
环境温度
0~40℃
0~50℃
调速性能
×
×
反接保护
过热保护
×
×
过载保护
×
转速反馈信号
×
×
新为诚
寿命值-WJY1802/2703
寿命>2500小时
寿命>6000小时
寿命测试说明
    在清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定,寿命值有变化。

说明:
(1). ★越多,代表性能越好;▲越少,代表电磁干扰越低;
(2).以上对比不代表某种产品不好,仅供客户直观感受参考,特此说明!
【寿命参数测试说明】
(1). 测试条件:清洁无腐蚀的实验室内,泵满负载、昼夜不停地连续运行的寿命测试值。若实际工况优于我们测试工况,寿命会大大延长。
(2). 实验室情况: 环境温度:5℃~33℃,随气候波动,相对湿度:50%~85%,随气候波动。
(3). 对试验负载的说明:分别用两种负载对其进行寿命试验,取MIN值。第一种负载方式,昼夜不停连续抽水;第二种负载方式,完全堵塞抽气口、排气口不接元件直通大气,昼夜不停连续抽真空。
(4). 由于试验仍在继续,该数据以后可能会修正。


微型真空水泵WJY特点




1.广受欢迎的微型水气两用泵,终于有了大流量!tupo无刷电机小力矩限制,抽水流量高达2-3LPM,较高扬程7米!
2.进口版免费赠送:金属快换接头(进口SMC品牌,集成在泵抽、排水口,少见的正、负压快插接头,负压下也不会漏气漏水,国内快插接头往往都是正压快插头,负压下容易漏气漏水!),客户自配标准SMC管可快速、可靠组建系统,免除漏水、漏气烦恼!
3.非常独特的抽气、抽水两用泵,工作介质可以为气体和液体(不含油份且无腐蚀、无颗粒等);

4.既可抽水、也可抽气;可长时间缺水空转、干转不损坏;有水抽水、有气抽气。
5.无刷电机技术:采用定制nidec无刷电机,非常适合频繁起停或长期连续运转工况,带载能力强;可昼夜不停长期连续运转,能耗小,可任意方向安装;
6.进口版自带反接、过载双重自动保护,国产版带反接保护:
(1)反接保护:若泵正负极接反电机不会烧毁,但泵不工作,正确连接后,泵恢复正常工作;
(2)过载保护:异物落入电机,可能卡死,会自动保护停机,避免电机烧毁;
7.长寿命:品质无刷电机驱动,采用更好的原材料、设备、工艺制造,全部运动部件使用耐久型产品,全方位提高泵寿命。
8.低干扰:不干扰周围电子元器件、不污染电源,不会造成控制电路、液晶屏等死机;
9.真正可靠自吸,自吸极快,吸程高(2-3米);超小体积(仅约3块洗手皂大),低噪音,无油无污染、免维护......
10.广泛用于医疗、科研、实验室、环保等行业,具体应用有:水采样分析、水循环、水提升等等多种场合。



(未完待续见下一页)
