您当前的位置:首页>>智能真空泵IV60系列
微型泵产品分类 >>智能真空泵IV60产品介绍
成都新为诚科技有限公司
智能真空泵_智能真空仪_恒压真空泵_自动真空泵_保压真空泵_220v微型真空泵 IV60系列

参数列表

【点击右边表格文字查看】

  产品彩图

  智能泵负压流量曲线

  技术参数表
  随货配件
  该系列特点
  智能泵工作模式简介
  智能泵面板介绍
  智能真空泵各种模式操作详解
  选型、使用注意、警告
  压力校准与告警设置
  三维尺寸图
  智能真空泵常见故障排除

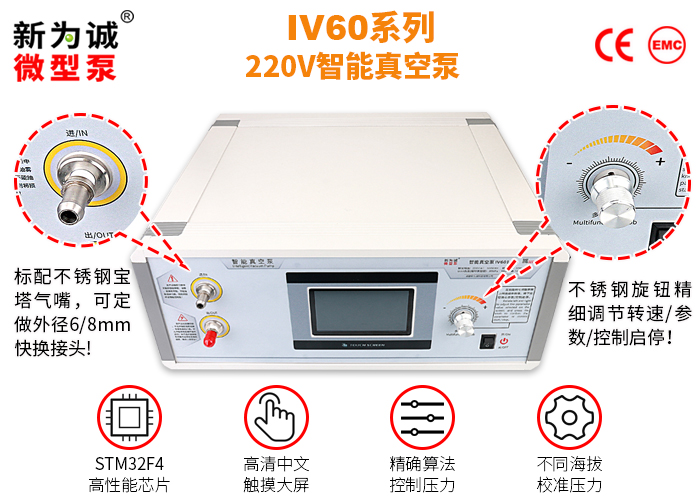

智能真空泵IV60产品彩图

智能真空泵ANB正面
第3代智能真空泵(智能真空仪)IV60简介1
智能真空泵ANB正面
第3代智能真空泵(智能真空仪)IV60简介2

智能真空泵IV60技术参数表


型 号

额定电压

额定功率

MAX流量

工作负压
(相对压力)
压力控制精度
体积
(MAX包容尺寸)

重 量

(V AC)

(W)

(L/min)

(kPa)
(kPa)
(mm)

(KG)

IV601-A0

220 50/60Hz

33

14

-85~0
±1
约430×380×180
约7.2



注:
1、输入电压要求200V-240V,50/60Hz;
2、各项参数均是在25℃、标准大气压101kPa的条件下的测定值;
3、表中参数均在外部管路密闭良好的情况下测得,若外部管路有泄露,参数可能会发生改变;
4、表中MAX流量是用皂膜流量计测得的平均流量值。

【其他参数】
1.抽、排气嘴尺寸(mm),默认出厂为宝塔软管气嘴,还能定做PC6、PC8快换接头,详情如下:



气嘴类型

材质

内孔×外径

建议接管
备注
(抽、排气气嘴形式相同,
进气口:进/IN;出气口:出/OUT)
宝塔软管
气嘴(默认)

不锈钢

ø6×ø9

ø7×ø13或ø8×ø14硅胶管
防滑凸起式,接管能插入的深度约14.2mm
PC6快换接头

不锈钢

-

6mm外径硬质气管
也即常说的“快插接头”,定做需指明
PC8快换接头

不锈钢

-

8mm外径硬质气管
  特别提醒:
  以上定做PC6/PC8不锈钢快换接头,请尽量配备质量较好的品牌尼龙管(如SMC品牌等),且外径必须是对应的6或8mm,管子自身也要有一定的耐压能力等。否则有可能导致与我司智能泵连接处,密封不良造成漏气,参数不正常、管子无法正常拔插、损坏管接头等,如因管子质量问题导致出现故障或损坏,新为诚将不提供免费质保哦!




2.过流材质:
  介质接触到的材料:增强尼龙、EPDM橡胶、丁腈橡胶、硅橡胶、碳钢、304不锈钢等,内部气路中气流会还通过压力传感器、温湿度传感器、电磁阀等电子器件。只允许用于传送清洁无腐蚀气体,否则可能影响泵内部传感器正常工作或造成损伤,将无法免费质保,敬请知晓!



智能真空泵IV60特点




1.IV60系第3代智能真空泵,部分功能既是广受好评的前两代智能真空泵的升级,但又超脱原有框架束缚,做了较大改进。例如:
1)新增“恒压”模式—先设定某个负压值,泵运转后“实时”检测比对该值,达到并维持一段时间后停机,当检测到系统负压值低于该值后,泵自动启动,让负压始终“恒定”在该值......;
2)新增“手动”模式—采用旋钮和触摸屏控制泵的转速大小。客户无需考虑用何种调速方式,只需简单触屏配合旋转旋钮调节,智能泵就可自动计算调节泵的转速;客户可将更多精力用于其他方面,大大节省研发时间;
3)保留原有“区间”模式—泵将在管路中负压达到设定的区间上限时停机,待压力降低到区间下限时自动重新启动,实现自动无人值守;
4)保留原有“极限”模式(现在叫“定值”),并将原有“定时”模式集成到恒压、区间、定值模式,使之实现倒计时等高级时间控制等.......
5)IV60能在外部气路有泄露的情况下达到用户设置的压力值,但泄露流量必须在设置的压力所对应的平均流量以下.......
2.IV60智能真空泵克服原有技术瓶颈,参数更高,如将负压从原来的-65kPa大幅度提升到-85kPa,流量从13LPM提升到14LPM,且流量标定采用国际流行的皂膜流量计标定,更精准更具参考价值!
3.IV60智能真空泵还有很多额外的优点和功能:
1)高性能控制芯片—采用档次更高的,基于ARM Cortex®-M4为内核的STM32F4高性能芯片,具有更高速度(168MHz)和性能等,使得智能控制泵在指令传输,数据处理等拥有极快的相应速度。
2)高清触摸屏—采用高分辨率,高稳定性的彩色液晶触摸屏,具有抗干扰能力强,触摸延时低,颜色显示准确等特点。
3)首次在智能真空泵上可实时显示3种曲线—负压曲线、温度曲线、湿度曲线;方便实时观察、短时间内对比等;典型用途:
(1)可用于微型真空泵、气泵行业教研、培训等,曲线监控、倒计时,实时查询不同负压下对应的转速,直观感受负压和转速的粗略对应关系......
(2)曲线可以记录显示一屏内,达到某个压力后是否有轻微漏气(曲线轻微变化不再是一条直线了);或者记录泵启动前系统管路内是否有压力(非“常压”);或者恒压过程中,系统是否曾经漏过气......
4)精确控制压力—以高性能的芯片和传感器为载体,在程序中集成多种算法,使该智能控制泵系列产品能够精确控制压力。
5)内置1L容器,大大减小了脉动性,流量平稳,所以IV60的平均流量和峰值流量非常接近;某些流量稳定性要求高的客户,没条件或时间精力去额外挑选适合缓冲瓶,可以直接使用,
6)首次引入“压力校准”功能——在不同环境,海拔高度下使用时,可手动校准压力值,读数更精确,长期使用后一致性好!
7)多项告警阀值设定——达到客户预先设定的温度、湿度报警阀值,泵将停机或倒计时告警,直至停止工作,并等待人为干预;
8)首次引入防误触功能—泵工作时,屏幕中只有曲线显示控制按键和开关按键有效,其余触控按键均为无效,防止误触产生意外。
9)多种模式选择——恒压、区间、定值和手动等多种控制模式,便于满足不同的控制需求。
10)不锈钢材质模块化接头—以前智能真空泵只能接软管,IV60起可定制更换模块化接头,接内径7mm硅胶软管或外径6或8mm快插管,总有一款满足您;
4.IV60智能真空泵取消原ANB/ANJ等流量阀设计(原流量调节只能通过阀内部开口大小,粗略调节,且受流量阀自身精度影响很大等),改为更精准、可控的转速+算法精确调节;类似于模拟量调节和数字调节的区别;
5.IV60智能真空泵还有类似前后面板双重电源开关保护等更多功能,限于篇幅无法一一列出,请咨询新为诚客服索取全面资料......
