微型真空泵-大流量 高真空  VCH 系列

参数列表

【点击右边表格文字查看】

  产品彩图

  三维结构安装图(横向)

  该系列特点
  三维结构安装图(纵向)
  技术参数表
  随货配件
  选型注意事项
  产品参数曲线图
  使用注意、警告

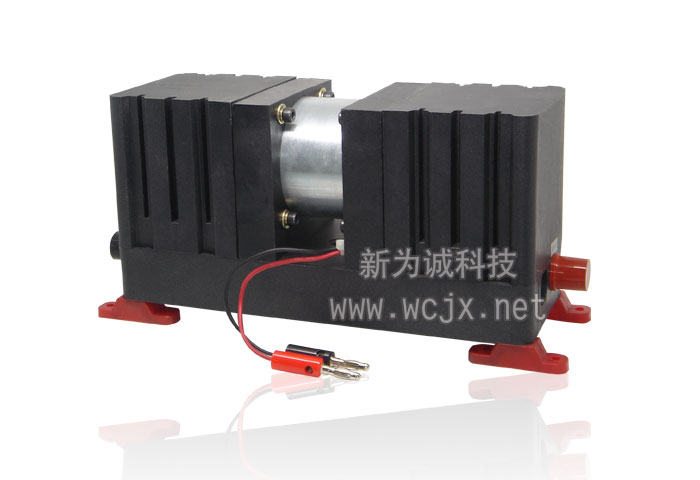

产品彩图


高真空微型气泵VCH



该系列特点

  1.大流量(28LPM)、高真空度(10KPA(abs.))、高负压(-0.09MPA)。目前型号中真空度较高、负压MAX的一款。
2.抽气端允许带大负载,甚至堵死也能正常工作;排气端必须通畅;不能布置大阻尼元件。
3.抽吸力强劲,用于真空垂直吸附时,配合吸盘,每平方厘米可以提起0.9公斤重的物体(理论上)。
4.无污染传输,免维护;可以24小时连续运转;
5.可以任意方向安装;允许介质富含水汽;
6.低能耗、抽吸力较大。
7.集成了可旋转的减震胶垫,方便安装。
8.广泛用于便携仪器气体采样、取样,气体循环,移动、手持设备等气体取样,物体吸附、真空保压、加速液体过滤等真空度要求高的场合。


技术参数表



型 号

电压

负载电流

功率

流量
(L/min)

真空度(abs.)

负压
(相对压力)
体积
(MAX包容尺寸)

三种单位换算值

V DC

A

W
峰值流量

平均流量

kPa

mmHg

mbar

kPa
(mm)

VCH1028
(正式停产,请选用升级产品无刷低干扰长寿命微型真空泵V60,还可调速,点击查看)

24

<2.0

<48
28

16

10

76

100

≈-90
209×78×115
对比标准大气压
101
760
1013



注意:所有规格均使用直流电源。所需直流稳压电源为选配件。
【强烈建议选用我们经过改造、配有面板的定做电源 MV-24V6A,避免因电源不符合要求,导致泵无法正常使用!
VCH1028启动电流较大,为保证泵的正常运转,所配直流稳压电源电流应该超过 3A ,例如 24V4A 的开关直流电源(过载能力要强)。】

【其他参数】
1.抽、排气嘴尺寸(mm):ø9.7(内孔)×ø12.6(外径)  接口形状:直插式(抽、排气嘴);抽、排气嘴尺寸相同。
2.建议接管(mm):ø10×ø16硅胶管;重量:2600克。
3.红色防尘帽盖得是抽气嘴(IN),黑色防尘帽盖得是排气嘴(OUT)。

选型注意事项


【说明】:
1.选型特别注意:
(1)泵的抽气端可以带大负载,甚至完全堵塞,均属正常工作。
(2)泵的排气端必须通畅,不得布置大阻尼元件,否则,请选择 FM 或 FAA 或 PCF 系列产品。


2.真空度值越小抽吸能力越强,详见微型真空泵常识。
3.如无特别说明,在标准大气压下的峰值流量我们全部简称流量。

(未完待续见下一页)
