您当前的位置:首页>>5V微型真空泵V13N系列
微型泵产品分类 >>5V微型气泵干电池供电微型抽气泵介绍

3.7-6V微型气泵|干电池微型采样泵|高性价比抽气泵|锂电池微型真空泵-小流量、中低真空V13N系列

参数列表

【点击右边表格文字查看】

 产品彩图

 版本对比

 该系列特点
 三维结构安装图
 技术参数表
 随货配件
 选型注意事项
 使用注意、警告

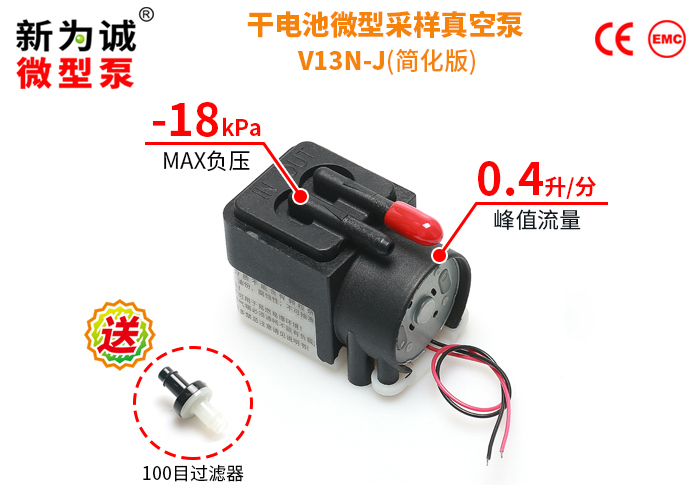

干电池微型采样气泵V13N产品彩图

经济型微型真空泵VAT
干电池微型采样气泵V13N特点



1.新为诚V13N系列,系广受欢迎的微型真空泵V24D的低配版,为降低成本,在维持优秀的结构设计等基础上,更换为高品质有刷电机,主打超高性价比;
2.低负压(-18~-21kPa),小流量(0.4-0.5L/Min),迷你体积,仅重约40克;气体采样等轻负载下,可用4节1.5V干电池带动,如果电池质量好的话,甚至可以连续运转4小时以上!
3.微型真空泵V13N系列,率先提出有刷电机微型泵,应根据装配要求是否严格、参数是否要求尽量一致、寿命长短等,分为简化版以及标准版;体现产品更准确价值;
4.新为诚V13N简化版,质保半年,寿命约500-600小时(连续运转,满负荷下),适合看重产品价格,需要控制成本的客户;V13标准版质保1年!寿命≥2200小时(连续运转,满负荷下)兼顾质量和价格,适合质量、成本都看重的客户;
5.微型真空泵V13N属新为诚微型真空泵中高性价比产品,目前处于优惠推广期,今后可能要调高价格,欢迎购买样品试用。
6.可24小时连续运转,无污染传输,允许介质富含水汽,免维护;
7.低能耗。广泛用于手持仪器、气体分析仪器等。


干电池微型采样气泵V13N技术参数表




型号

产品版本

额定电压
(VDC)

负载电流
(A)
功率
(W)
流量(L/min)
MAX负压
(相对压力)
峰值流量
平均流量
(kPa)
V13N180.4J
简化版
5
<0.2
<1.0
0.4
0.3
-18
V13N210.5B
标准版
5
<0.14
<0.7
0.5
0.4
-21
对比:标准大气压
0

注意:
1.所有规格均使用直流电源。所需直流稳压电源为选配件,客户需自行配备,或也可从新为诚购买定做好的电源。
2.工作电压3.7V~6V,工作电压变化会影响电机转速,从而影响流量大小。以上参数均在额定电压下测量。

【其他参数】
1.体积(最大外形尺寸,单位:mm):50×29×36;重量:约40克。
2.抽、排气嘴尺寸(mm):∮2(内孔)×∮4.2(外径) 接口形状:进气口-直插式(出气口相同);
3.建议接管(mm):∮3×∮6硅胶管;
4.使用前需要取掉抽、排气嘴上的红色防尘帽,泵体上有“IN/OUT”标识。


干电池微型气泵V13N选型注意事项


【说明】:
1.选型特别注意:
(1)泵的抽气端可以带大负载,甚至完全堵塞,均属正常工作。
(2)泵的排气端不得布置大阻尼元件,否则请选择 F25N 或 F35 或 F50 系列产品。


2.关于低电磁干扰型:微型真空泵V13无法定做低电磁干扰型号,如有控制电路和V13共用同一个电源,可能会有杂波通过导线传导从而影响控制电路,如需低电磁干扰型号,请选用新为诚其他无刷电机产品,本身就是超低干扰,如V24D等,点此查看
3.真空度值越小抽吸能力越强,详见微型真空泵常识
4.如无特别说明,在20℃、标准大气压下的峰值流量,我们全部简称“流量”。


干电池微型气泵V13使用注意、警告


1、泵的工作环境:
环境温度:0~50℃(无结露),泵不宜在室外日晒,应在清洁无腐蚀的环境中工作。环境相对湿度≤90%
2、泵的工作介质
泵所抽取的气体必须无腐蚀、不含油分、无固体异物,但允许富含水汽。允许的介质气体温度范围:0℃ ~ 50 ℃
3、过滤问题
当泵工作一段时间后,所抽气体中含有的粉尘会积累在泵腔内部,破坏泵的气密性,使流量和真空度下降,在抽气口端一定要配过滤器。实践表明,一般我们认为很清洁的气体中仍然还有粉尘杂质,也需要过滤,确保泵内部的精密气密性元件正常工作。


【注意事项】
焊接电机引线时必须迅速,否则高温会损坏电机。
【警告】
该产品不是防爆泵,不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)!

(未完待续见下一页)
