您当前的位置:首页>>无刷气泵|无刷水泵调速器指示灯型TWD-1
微型泵产品分类 >>无刷微型泵调速器介绍

无刷气泵调速器|无刷水泵调速器|微型调速盒|PWM调速盒(完整版指示灯型TWD-1)

参数列表

(点击查看)

 产品彩图

 与其他类别调速器对比

 该系列特点
 三维尺寸及安装图
 技术参数表
 使用说明与注意

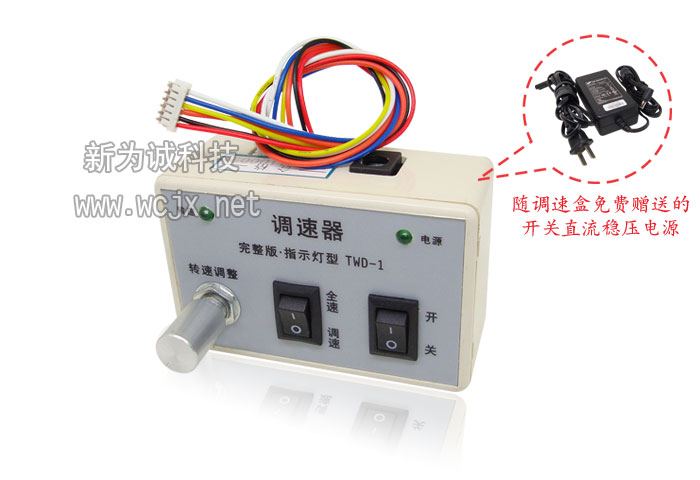

产品彩图


无刷微型泵调速器


该系列特点


  1.专门与我司的完整版调速无刷气泵、调速无刷水泵(国产完整版、进口完整版)配套;
2.随“调速盒”赠送高档开关直流稳压电源,快插模块,即插即用,非常方便!

3.可实现对我司无刷微型泵电机转速的调节,从而直接调节泵的输出流量;
4.通过指示灯的闪烁频率变化粗略反应当前电机转速,可以由此观察流量的变化、泵的运行状态。
5.仅2/3香烟盒大,55克重(不含赠送开关电源),性价比高,携带方便!
6.适合以下客户群:
(1)想快速使用我们的无刷调速气泵|无刷调速水泵,进行流量实时调节的;
(2)希望粗略知道电机转速的变化,从而间接了解流量变化的;
(3)暂时没有精力开发PWM(脉宽调制)、电机转速反馈控制模块的......



技术参数表


型号
类别
驱动电压
(V DC)
适用无刷水泵型号
(国产完整版、进口完整版)
适用无刷气泵型号
(国产完整版、进口完整版)
体积
(最大包容尺寸, 单位mm)

重量
(g)

TWD-1
完整版指示灯型
12±10%
24±5%
WNY、WPY
WNY
VML、FML、VLC、VLK、FAY
VLC、VLK、FAY
72×45×47
(不含接头)
55
注意:WKY、WQY系列无刷水泵无法调速,也无法使用调速盒!

与其他类别调速器对比


完整版数显型TWS-1
完整版指示灯型TWD-1

简化版TJ-1

速度显示方式
数字显示
通过指示灯闪烁频率粗略反馈
无显示
速度调节方式
数字精确设定
旋钮粗略调节
旋钮粗略调节
速度记忆功能
有断电记忆功能
无记忆功能
无记忆功能
配套的调速泵版本
只能与完整版调速泵配套
只能与完整版调速泵配套
一般与简化版调速泵配套

三维尺寸及安装图

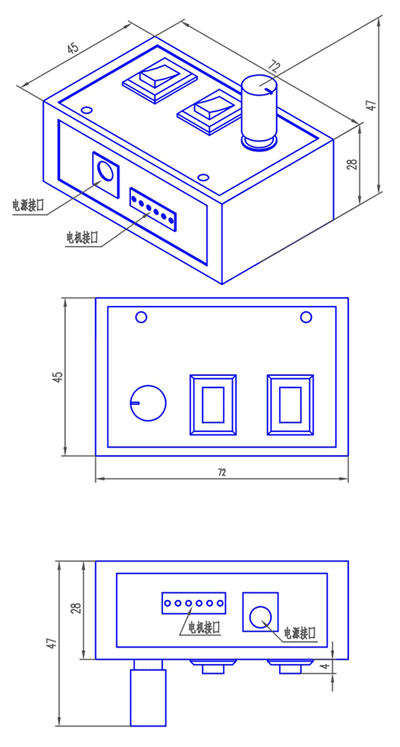

微型调速盒(完整版指示灯型)TWD-1安装说明及尺寸(图示单位:mm)
压力表

使用说明与注意



【使用说明】
1.先把数据线插入调速泵,然后把12V电源插头插入调速器,此时电源指示灯亮。
2.选择功能开关,置于"全速"或"调速"档位。
(1)置于"全速"档位时,泵以最高速度运行,此时调速旋钮无效,不能调速。
(2)置于"调速"档位时,可以通过调速旋钮来改变泵的运行速度。
    打开运行开关,泵开始运转,此时转速指示灯闪烁,闪烁越快则表明泵的运行速度越高,而且它是实时反馈转速信号的。如果"功能开关"置于"调速"档位,则可以用调速旋钮进行调速。

【注意】
1.在切换"全速"和"调速"档位前务必先关闭运行开关使泵停机。
2.该调速器必须与完整版的调速泵配套使用!国产完整版或进口完整版均可。
3.不同型号的调速泵所匹配的调速器是不同的,订购时请一定说明是与什么型号的调速泵配套!否则可能烧毁!



(结束)
