您当前的位置：首页>>大流量调速无刷微型真空泵VQY系列

>>双模式调速微型真空泵产品介绍

成都新为诚科技有限公司

调速无刷微型真空泵|调频调速无刷抽气泵|直流调速无刷真空泵-大流量中高真空VQY系列

参数列表【点击右边表格文字查看】	●	产品彩图	●	三维结构安装图
	●	技术参数表	●	随货配件
	●	各种版本对比	●	产品参数曲线图
	●	该系列特点	●	进口完整版无刷电机调速详解 (缺货)
	●	选型注意事项	●	微型泵电路参数(注意事项)
	●	使用注意、警告


	无刷微型真空泵VQY 产品彩图		● ● ●

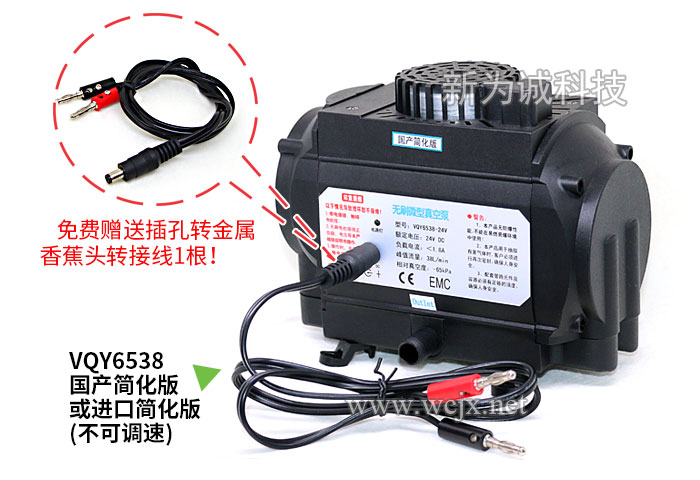

调速微型真空泵VQY简化版实物彩图

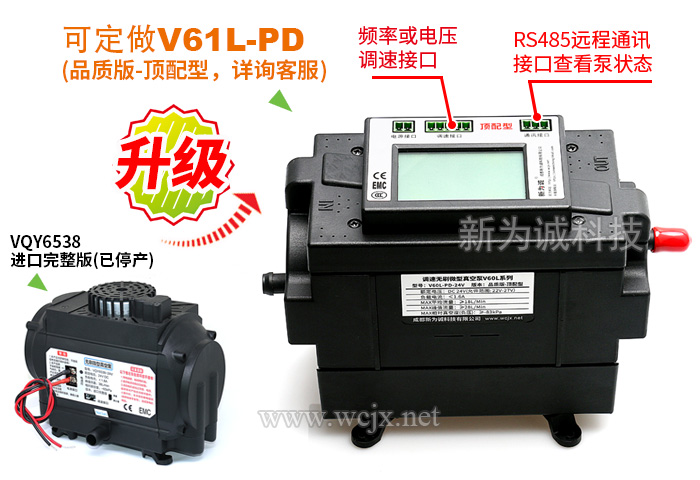

调速微型真空泵VQY进口完整版已停产，请这里访问：升级版产品V61L-PD(品质版-顶配型)


	无刷微型真空泵VQY 技术参数表		● ● ●

型号	电压 (VDC)	负载电流 (A)	功率 (W)	流量(L/min)		相对真空度 (负压)
				峰值流量	平均流量	(kPa)
VQY6538	24	＜1.8	＜43.2	38	26.5	≈-65

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
(1)该系列泵MAX启动电流为6A左右，持续时间约100ms；故要求选用的开关直流稳压电源，能够耐受100毫秒的6A左右电流浪涌(耐冲击能力好)。鉴于该启动特性，建议应使用24V6A（约150W)及以上的电源！否则有可能因为电源耐冲击力差，过流保护过小等，造成泵无法启动、电机烧毁等；注意，此类故障不属于正常质保范围！详情点这里！
(2)强烈建议选用新为诚经过改造、配有面板的定做电源 MV-24V6A，避免因电源不符合要求，导致泵无法正常使用！
2.输入电压要求24V±5%。

【其他参数】
1.泵体积(长x宽x高，单位mm)：158×76×132(含减震脚)；
2.抽、排气嘴尺寸(mm)：ø9(内孔)×ø12.6(外径) 接口形状：宝塔式(抽排气嘴一样)；
3.建议接管(mm)：ø10×ø16硅胶管(因VQY抽吸力较强，保证壁厚≥3mm，以免被吸扁)；重量：约950克。
4.红色防尘帽盖得是抽气嘴(inlet)，黑色防尘帽盖得是排气嘴(outlet)。


	无刷微型真空泵VQY各种版本对比		● ● ●

该系列目前有3个版本		国产简化版	进口简化版	进口完整版 (因电机缺货，暂停供应)
新为诚配置比较	电机品质	无刷电机★	无刷电机★★	无刷电机★★★★
	隔膜性能	★	★★	★★★★
	轴承性能	★	★★	★★★★
新为诚微型气泵性能比较	寿命	★	★★	★★★★
	电磁干扰	▲▲▲▲	▲▲▲	▲
	环境温度	0～40℃	0～50℃	0～50℃
	调速性能	×	×	√
	过热保护	×	×	√
	过载保护	×	√	√
	反接保护	√	√	√
说明	1.以上★越多，代表性能越好；▲越少，代表电磁干扰越低； 2.以上对比不代表某种产品不好，仅供客户直观感受参考，特此说明!
新为诚寿命值-VQY6538		≥2500小时	＞6000小时	＞9500小时
寿命测试说明	在清洁无腐蚀的实验室内，泵满负载、昼夜不停地连续运行的寿命测试值。视工况良好程度而定，寿命值有变化。
频繁启停参数	寿命	＞10万次	＞60万次	＞180万次
	测试工况	转60秒停60秒	转30秒停30秒	转10秒停10秒
	测试工况	昼夜连续循环，抽气口满负载。
关于调速		1.国产简化版、进口简化版都不能调速； 2.进口完整版有“默认值”或“调速”2种功能。 3.“默认值”：切换至该档位时泵以出厂设定转速运行；“调速”：切换至该档位时可通过外控信号控制泵的转速。


	无刷微型真空泵VQY 特点		● ● ●


	1.VQY系列无刷微型真空泵—具备双模式调速：调频调速或模拟电压调速(二选一)，仅利用一根信号线就可调节泵的电机转速(间接调节泵的流量)及控制泵的起停；不需大功率驱动，非常适合嵌入自动控制系统(仅进口完整版有以上功能，但缺货中......)！ 2.创新工艺，tupo传统无刷电机小力矩限制，峰值流量高达38L/Min，MAX负压-65kPa，属目前调速无刷微型真空泵中，流量MAX、负压较大产品； 3.VQY系原微型真空泵中，流量MAXVCA系列升级品，升级为品质无刷电机；重量、体积更小(重量仅950克，为原VCA的40%；体积仅VCA的2/3，寿命确是VCA的4-5倍)；长寿命、较低干扰；强烈推荐！ 4.无刷电机技术：采用定做品质无刷电机，非常适合频繁起停或长期连续运转工况，带载能力强； 5.进口完整版带调速、反接、过热、过载4重功能或保护，进口简化版带反接、过载2重保护，国产版仅带反接保护： (1)反接保护：若泵正负极接反电机不会烧毁，但泵不工作，正确连接后，泵恢复正常工作； (2)过热保护：意外情况可能导致泵电机温度异常升高，会自动保护停机，避免电机烧毁； (3)过载保护：异物落入电机，可能卡死，会自动保护停机，避免电机烧毁； 6.采用更好的原材料、设备、工艺制造泵部件，成倍提高寿命；全部运动部件都使用耐久型产品，配合品质无刷电机，全方位提高泵寿命。 7.低干扰：不像有刷电机那样会有杂波污染电源、干扰电子元件，甚至造成控制电路、液晶屏等死机；它不会对控制电路有任何干扰。 8.允许介质富含水汽，可昼夜不停长期连续运转；免费赠送插孔转金属香蕉插头一分二接头，使用更方便。 9.抽气端可带大负载，甚至堵死也属于正常工作；排气端需保持通畅；小体积，无油无污染、免维护......
