调速微型泵不同功能接线详解(点击小图看大图)

该系列产品有3种操作模式:①定速、②PWM调速、③PWM调速和FG信号反馈。
调速微型真空泵定速接线图
调速微型泵定速简易接线示意图

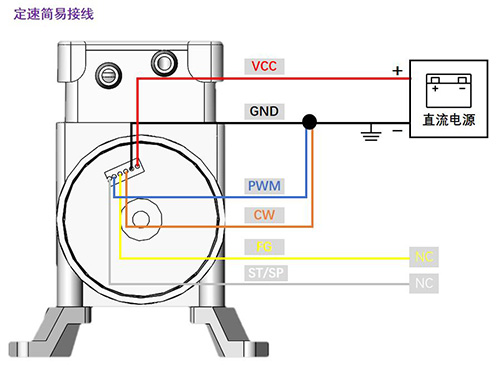

1.定速简易接线:
当不需要使用调速功能时,红色线接电源正极,黑色线、蓝色PWM信号线和橙色线一起连接电源负极;建议引出地线可靠接地,白色线和黄色线必须绝缘包扎!微型泵将以额定转速进行工作。
调速微型真空泵PWM调速接线图

调速微型泵PWM调速接线示意图

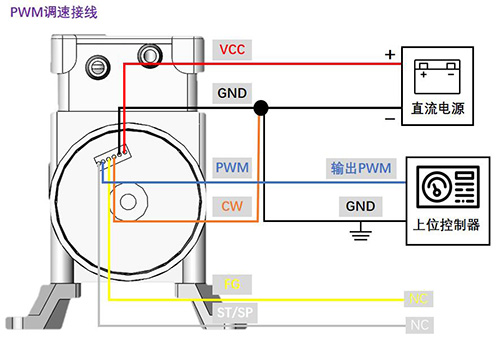

2.PWM调速接线:
如需使用PWM调速功能,需要使用支持PWM信号输出的上位控制器(函数信号发生器、MCU、PLC等控制器),将信号源输出连接蓝色PWM输入信号线,并将PWM信号源地与橙色线、直流电源负极进行连接。白色线和黄线必须绝缘包扎。
调速微型真空泵PWM调速接线图

调速微型泵PWM调速、FG反馈接线示意图

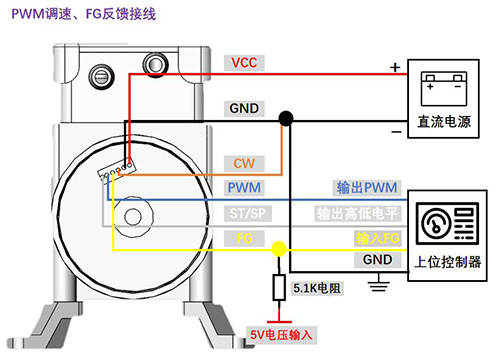

3.PWM调速、FG反馈接线:
当需要使用PWM调速功能并通过FG信号监控泵运转情况或进行反馈控制时,需要使用支持PWM信号输出、FG信号输入和启停控制的上位控制器(MCU、PLC、上位机等控制器),将信号源输出连接蓝色PWM输入信号线,并将PWM信号源地与橙色线、直流电源负极进行连接,黄色FG反馈信号需要通过5.1kΩ电阻后再接DC5V进行拉升,然后再接入上位控制器的FG信号输入端;若使用我公司配套专用调速器,则无需额外进行上拉。如需要控制电机启动、停止,将信号源电平输出连接白色启停控制线。

调速微型泵无刷电机接线详细说明

【警告】禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

序号

引线颜色

功   能

1

白线

控制电机紧急停止(视生产工艺情况而定,可能无此线)。

2V≤启动≤5V
0V≤停止≤0.8V

控制泵启停可以用该信号线,特别是频繁启停。若不使用该线,则必须绝缘包扎。若泵很长时间不工作,则应断开红色电源线。

2

蓝线

脉宽调速(PWM)

0V≤启动≤0.8V
2V≤停止≤5V

通过改变输入信号中,低电平的占空比来改变电机转速。
PWM输入信号频率建议定在这个范围内:20KHz~30KHz。不能用该端口来控制泵的启停。

3

黄线

FG反馈信号(电机转速反馈信号,脉冲信号)。电机每转一周输出6个脉冲。

低电平<0.5V;高电平<6V,建议取高电平=5V。FG信号的额定电流(Imax)为2mA。

电机内部为漏极开路状态,因此需要在外部进行拉升。电压5V,电阻5.1 kΩ

4

橙线

特殊控制线。对本产品没有用处。

该线应该与电源的负极相连。



5

黑线

电源线,负极。





6

红线

电源线,正极,+12V(±10%),若选择的是24V规格的,则接+24V(±5%)





如果无需调速和转速反馈,可以按如下接线:

电机引线

连接方法

备注

红线

电源正极。电压严格按接线说明!

对于有“黄线”和"白线"版本的,若无需调速和转速反馈,请把它们分别绝缘包扎。

蓝线

电源负极

橙线

黑线

说明:请完全按上表连接!否则可能烧毁,造成保修失效!

无刷电机电气原理图及外围电路说明

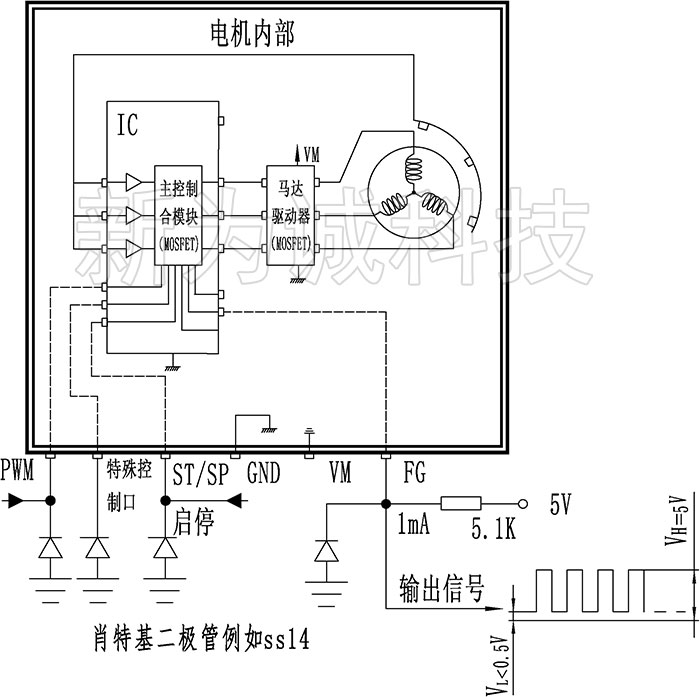

无刷微型水泵电机原理图
电路说明:
1、如图所示的几处端口必须连接肖特基二极管,原因:电机内部的功能控制和驱动都是MOS管,其输入阻抗很高,必须接入肖特基二极管防止端口意外串入较大的干扰信号击穿MOS管。肖特基二极管与输入到泵各个端口的方波,是并联关系(不可串联,否则可能导致无法正常工作甚至烧毁电机,将导致失去正常的免费质保)!例如:如果要接PWM端调速,肖特基二极管的阴极就接PWM端,阳极接泵的负极(黑线,公负,也即接地)!
2、对控制电平的要求:
0V≤低电平≤0.8V ,2V≤高电平≤5V
3、FG端口为电机转速反馈信号,在应用中应注意:FG信号输出端为漏极开路,用户需连接一只上拉电阻5.1kΩ,如图,是一个应用实例。
