【以下调速规范适用型号】:F35、V26、V30系列调速微型气泵或真空泵(直接点击不同类型,直接跳转!)
1.旋钮调速型
2.频率调速型
3.顶配型(触摸屏调速或频率调速型)

1.旋钮调速型

  采用数字旋转编码器进行输入控制,实现启停机、加速、减速的数字控制。通过向右向左旋转旋钮来控制转速加和减,按下按钮控制微型泵启停。

旋钮调速型微型真空泵V09

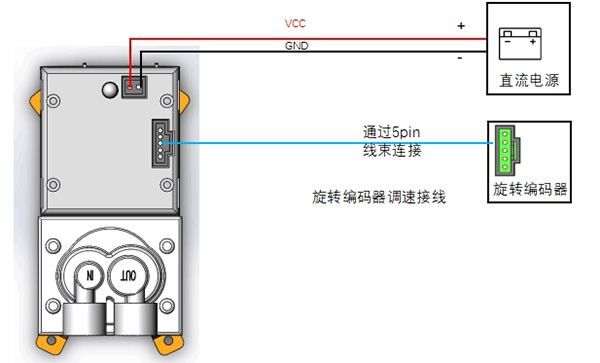

旋钮调速接线图
(注:上图线色与实物线色可能不同,按上图线序连线)

说明:
(1)电源端红色线连接直流电源的正极,黑线连接电源负极,调速端通过线束与旋钮电路板连接。
(2)该款泵会配一块调速旋钮开关(旋转编码器),右旋编码器上的旋钮增大转速,当增大到MAX转速时继续右旋转速保持MAX值。左旋旋钮减小转速,当减小到MIN转速时继续左旋流量保持MIN值。
(3)按压旋钮控制泵启停。
(4)有工作状态记忆功能,当泵启动时,泵将按照上次停转前的转速运行。
新为诚微型泵

附:调速旋钮开关安装说明(点击以下小图看大图):
旋钮调速型微型真空泵V09-旋钮安装图1

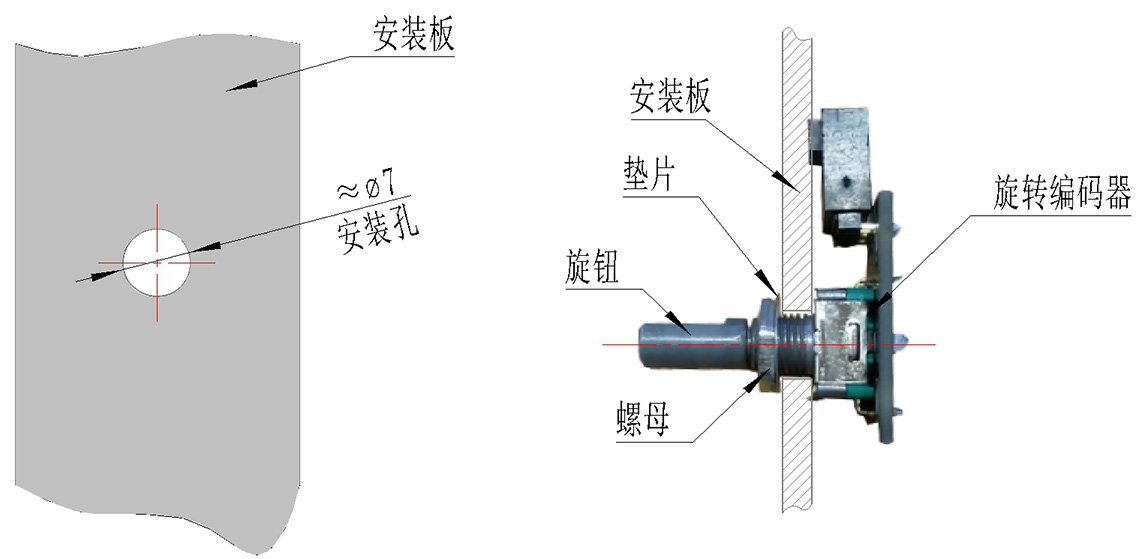

编码器螺母安装示意图

(1)螺母安装:先在安装板上开好一个直径约7mm的孔,然后拧下编码器上的螺母并取下垫片,将编码器的旋钮插进安装板上开好的孔中,zui后装上垫片,拧回螺母。新为诚微型泵
旋钮调速型微型真空泵V09-旋钮安装

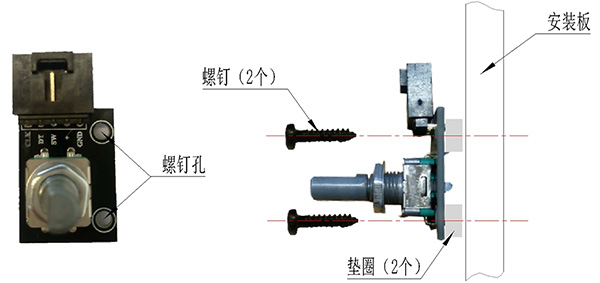

编码器螺钉安装示意图

(2)螺钉安装:用两颗m2.9的螺钉分别穿过调速旋钮开关螺钉孔、垫圈,然后固定到安装板上。
注:由于调速旋钮开关背面有凸起的焊头不易安装,因此在购买时我们将赠送2个Φ3*Φ7*3的绝缘垫圈。螺钉通常用两颗M3即可,因为不同客户安装的方式不同使用的螺钉也不同,所以并没有配有相应的螺钉。新为诚微型泵

2.频率调速型


PWM调速型微型真空泵V09

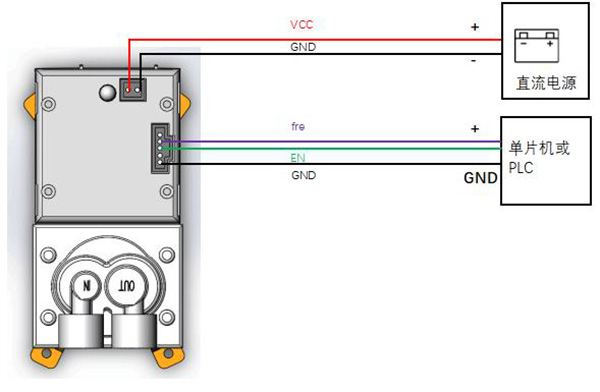

频率调速型接线图
(注:上图线色与实物线色可能不同,按上图线序连线)

说明:
(1)2Pin电源接线端红色线连接直流电源的正极,黑线连接电源负极,按上图所示。
(2)5Pin调速端口从上到下针序与实物相同,第5针(GND)黑色线连接单片机或PLC的地,第3针(En)绿线连接单片机或PLC的低电平端口,第2针(Fre)紫线连接单片机或PLC的频率信号输出端口。诚微型泵

引脚
引脚
输入
信号定义
信号说明
5Pin接线端
1
NC
不连接
2
Fre

频率调速控制信号
频率调速范围:700Hz~3.1KHZ
0V≤低电平≤0.8V
3.3V≤高电平≤5V
注意:输入高电平>3.3V,MAX输入电压不可超过5V否则可能导致微型泵损坏,将失去免费质保!
新为诚微型泵

输入方波,建议幅度值5V,占空比50%,直流偏置电压2.5V。
频率调速范围:
700Hz-3100Hz对应700-3100RPM;
当100<频率<700Hz则按MIN转速运行;
当频率>3100Hz则按MAX转速运行;
当频率≤100Hz则泵停止运行。新为诚微型泵

3
EN

使能信号
0V≤低电平≤0.8V
3.3V≤高电平≤5V

使能信号,低电平有效进入频率调速模式;高电平或悬空为按照上次记录的转速运行。

4
NC
不连接

5
GND
共地
2Pin接线端
1
VCC
24V电源输入

额定电压24V±10%

2
GND
电源地

连接直流电源负极
