(接上一页)

六、(1).频率调速功能

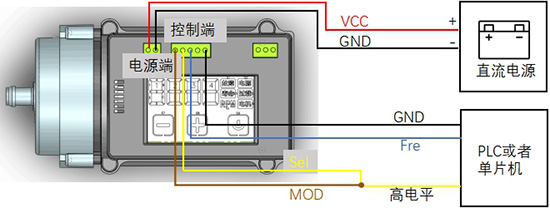

频率调速接线说明

说明：
  电源端红色线连接直流电源的正极，黑线连接电源负极。
  调速线Mod，Sel连接高电平，Fre连接单片机或PLC方波输出口，GND连接单片机或PLC的低电平端口。通过调节方波的频率大小控制泵运行速度。
  Fre的频率调速范围：833Hz-3333Hz对应833-3333RPM，
  当100Hz＜频率＜833Hz时按MIN转速运行；
  当频率＞3333Hz 时按MAX转速运行；
  当频率≤100Hz 则泵停止运行，3.3V≤高电平幅值≤5V。
【特别注意】：
  在断开24V 供电前，需先将Mod 信号拉低使电机停转后再进行停转，建议等待时间＞500ms，否则可能影响产品寿命。

六、(2).电压调速功能

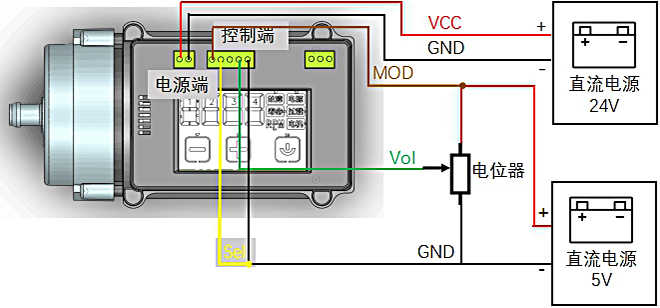

电压调速接线说明

控制端Mod 连接上位机高电平端口或5V直流电源正级，Sel 和GND 连接上位机低电平端口、接地端口或5V 直流电源负极，电位器正级连接5V 直流电源正极，电位器负级连接5V 直流电源负极，电位器分压输出端连接控制端Vol。
通过控制Vol(调压范围0-5V，随着电压的升高转速也相应增高)端口输出电压大小控制泵运行速度。

【特别注意】：
(1)在断开24V供电前，需先将Mod信号拉低使电机停转后再进行断电，建议等待时间＞500ms，否则可能影响产品寿命。
(2)电压调速不可输入低于0V 的负电压或高于5.5V 的正电压，否则可能造成产品电路损伤。

六、(3).RS-485通讯功能

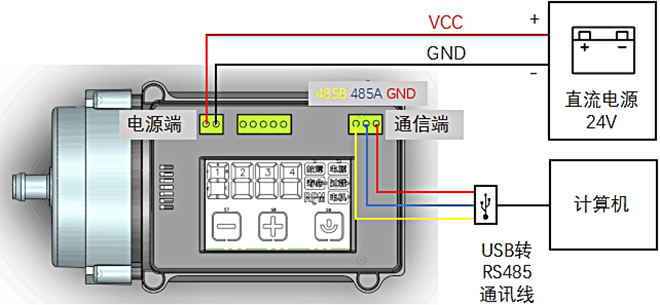

通讯功能接线说明

说明：
  电源端红色线连接直流电源的正极，黑线连接电源负极。
  通讯端分别连接RS485B、RS485A、GND 或通过USB 转RS485 通讯线连接。其中，波特率为115200，数据位为8，开始/停止位为1，无奇偶校验位。
  通过控制液晶屏控制泵运行。可以监控到运行时间、运行转速、故障记录等重要信息。

波特率	数据位	开始/停止位	奇偶校验位
115200	8bit	1	无


	微型调速泵报警代码与处理		● ● ●

对于F50/V50触控型、顶配型等带有中文大液晶屏的型号而言，可以通过显示在屏幕上的代码，迅速查找故障，及时排除故障避免损坏微型泵！

工况	故障类型	报警代号	报警原因	故障处理
电源过压	“电源” 闪烁	EE01	直流电源输出电压大于正常电压范围。	1.检查电源的输出电压，重新上电。 2.频繁告警，请联系新为诚客服。
电源欠压	“电源” 闪烁	EE02	直流电源输出电压小于正常电压范围。	1.检查电源的输出电压，重新上电。 2.频繁告警，请联系新为诚客服。
电源输出功率不足	“电源” 闪烁	EE03	直流电源输出功率，无法达到泵运转功率要求或电源输出，稳定性较差。	1.更换输出功率更大的直流稳压电源。 2.联系新为诚公司购买配套定做电源。
泵过载	“过载” 闪烁	EE11	泵工作负载过大，可能导致泵损坏。	1.检查管路是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
泵寿命到达，正常运转	“寿命” 闪烁		累计工作时间超过泵设计寿命，降低泵可靠性，无其他故障。	建议联系新为诚公司重新购买新泵。
电机寿命到达，异常停转	“电机” 闪烁	EE21	累计工作时间超过电机设计寿命，并伴随电机转动异常。	建议联系新为诚公司重新购买新泵。
电机异常停转	“电机” 闪烁	EE31	电机堵转，转速反馈异常。	1.检查管路负载是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
电机转速偏移大	“电机” 闪烁	EE32	实际转速与设定转速偏移偏大。	1.检查管路负载是否正常（减小泵的运行负载），重新上电。 2.频繁告警，请联系新为诚客服。
电压调速信号过压	“电机” 闪烁	EE41	电压调速信号电压过高，可能导致产品损坏。	1.检查Vol输入电压范围是否在0-5V范围内。 2.频繁告警，请联系新为诚客服。
