	耐腐小采样泵低温微型气泵F15版本对比		● ● ●

1.版本说明：该微型泵分为2种版本：简化版、标准版；

性能	非空心杯/空心杯有刷(简化版)	无刷电机标准版
寿命	★★	★★★
噪音	★	★★
可靠性	★	★★
参数一致性	★	★★
抗电磁干扰	★	★★★
调速、控制功能	电压调速	PWM、FG反馈、频繁启停
保护功能	无	堵转、过流
调速器	无(客自配H桥模块可实现PWM调速、频繁启停、堵转、过流，详询客服)	TS2-PV2/5
工作环境温度	0℃ ～ 50 ℃(常温型) -20℃ ～ 0 ℃(低温环境1型) -30℃ ～ 0 ℃(低温环境2型)

注：
(1).★越多，代表此项性能越好；以上对比不代表简化版不好，仅供客户直观对比参考，特此说明!
(2).特别说明：上表中，噪音高低与★成反比(即★越多代表噪音越低、越好)：所以噪音分贝数从理论上来说，品质版＜标准版＜简化版(个体差异除外)；详询客服。
虽然生产装配时，新为诚要求微型泵品质越高，噪音数值应越低，但因噪音受零配件个体差异、环境、测试仪器等多种因素影响，故对于“微型泵噪音”，新为诚不做为质量承诺指标，购买方不能以此做为质量验收标准，敬请谅解！
(3).温馨提示：简化版无转速反馈功能，也无法匹配现有调速器，如需调速功能请选择功能更多、寿命更好的标准版或品质版。

2.可靠性寿命说明

型号	寿命值(小时)	有刷电机C简化版	有刷空心杯电机D简化版	无刷电机B标准版	无刷电机A标准版	无刷电机A品质版
F15C1	满载寿命	4000	8000	5000	7500	10000
	空载寿命	5000	8000	8000	10000	12000
	电机寿命	5000	10000	15000	15000	15000

产品寿命测试说明：
(1).满载寿命测试工况：抽气口直通大气，封堵泵排气口，排气压力调节为MAX输出压力，使泵长期连续运转；
(2).空载寿命测试工况：泵抽气口、排气口直通大气，使泵工作在常压下，24小时不停机连续运转；
(3).电机寿命测试工况：在良好通风及散热的条件下，电机不带负载24小时不停机连续运转；
(4).寿命测试环境条件：在清洁无腐蚀实验室内，环境温度5～33℃随气候波动，环境相对湿度50%～85%，随气候波动；
(5).实验数据来源：新为诚公司、原材料供应商实验室。


	耐腐小采样泵低温微型气泵F15选型注意事项		● ● ●

【说明】：
1.选型特别注意：泵的抽气口、排气口均可带大负载，甚至完全堵塞，均属正常工作；但是，抽气口施加的负载不能超过泵的MAX真空度(MAX负压)，排气口施加的负载不能超过泵的MAX打气压力(MAX正压)。新为诚微型泵
2.关于低电磁干扰型：如果系统配有精密电路(如单片机等)控制微型泵的运行，可直接使用该微型气泵无刷电机版本，属于低电磁干扰产品。
4.真空度值越小抽吸能力越强，详见微型真空泵常识．
5.如无特别说明，在20℃、标准大气压下的峰值流量，我们全部简称“流量”。


	耐腐小采样泵低温微型气泵F15使用注意、警告		● ● ●

1.环境：该系列产品按可承受的工作环境温度分为低温环境型、常温环境型和高温环境型三种。未特别注明的为常温环境型。低温环境型、高温环境型需定做并特别注明，如F15C1-Axxxx-PB2DH2。

类别	允许的工作环境温度范围	注意事项
低温环境1型(后缀DH1)	-20℃-0℃(无需加热器)	禁止介质中含有冰粒等固体颗粒！
低温环境2型(后缀DH2)	-30℃-0℃(会配加热器)
常温环境型(默认无后缀)	0℃～50℃
高温环境1型(后缀GH1)	0℃～60℃

工作环境的相对湿度≤90%，无结露。泵不宜在室外日晒，应在清洁、通风、无腐蚀的环境中工作。

2.介质：输送介质气体允许富含水汽，非耐腐型必须无腐蚀、不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；耐腐型号不含颗粒(包括禁止含有冰粒等固体颗粒)、油分、粘性；不得让固体异物进入泵内！
该系列产品按可承受的介质温度分为常温介质型、高温介质1型和高温介质2型3种。未特别注明的为常温介质型。高温介质型需定做并特别注明，如F15C1-xxxFA-PB2GJ2。

类别	允许的介质温度范围	注意事项
常温介质型(默认无后缀)	0℃～50℃	禁止介质中含有冰粒等固体颗粒！
高温介质1型(后缀GJ1)	0℃～80℃
高温介质2型(后缀GJ2，需定做FA材质，且气嘴必须搭配耐高温的硅胶管)	0℃～100℃

【警告】
1)焊接电机引线时必须迅速，否则高温可能会损坏电机。
2)该产品不是防爆泵，不能用于易燃易爆环境(如密闭不通风、充满了易燃易爆气体、液体等的氛围)！


	配置选项+气嘴选项		● ● ●

材质选项	标配	选配
泵头	PA	/
隔膜	EPDM	FKM
单向阀	EPDM	FKM
电机选项	简化版	标准版
电机类型	有刷电机	空心杯有刷电机、A/B型无刷电机
额定电压	12V/5V DC	4V、12V/24V DC
接头选项	标配	选配
接头类型	H3宝塔接头	/
泵头选项	标配	选配
泵头类型	标准泵头	仅低温环境2型因需配置加热板，泵体后盖有变化！

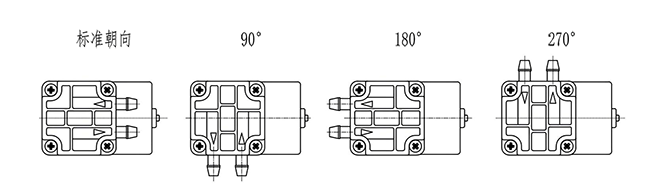

泵头朝向	标准朝向0°(气嘴与电机同向，默认不写，此时体积尺寸MIN，推荐)	90°	180°	270°

【注意】：选配非标准朝向泵头后，不影响产品真空度参数！


	耐腐小采样泵低温微型气泵F15 安装说明		● ● ●

1.泵体直立安装与固定

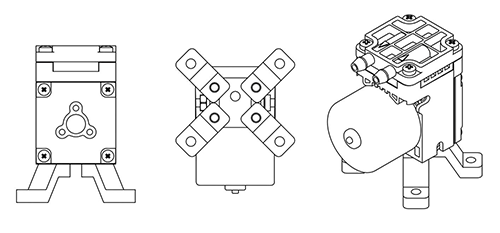

1)震动敏感场合——标配减震脚安装
(1)新为诚出厂时，赠送4个Z字型橡胶脚，通过赠送的ST3*8自攻螺钉，已预装在泵体上；
(2)需通过减震脚，将泵安装在固定台面或设备机箱上时，客户可自配合适3mm螺钉(如ST3自攻螺钉/M3螺钉)，穿过Z字型橡胶脚另一端φ3通孔(厚度约4mm，有弹性)安装；安装参考下图：

2)空间狭小场合——利用泵体底部预留的安装孔安装
(1)不安装Z字型橡胶脚节省空间；采购前请提前说明，新为诚随货会只发橡胶脚+螺钉，不安装在泵体上；不能拆卸已安装好的Z字橡胶脚！反复拆卸易导致泵体螺钉孔滑丝，可能导致免费质保失效！
(2)泵底部已预留4个安装孔，客户需自配ST3.0规格自攻螺钉(螺钉螺纹长度L≤5+δ安装板厚)，穿过安装板安装。
例：当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤7mm的(不宜过长，避免钻穿泵体安装孔导致漏气)！
在标准螺钉规格中，有4.5、6.5、9.5mm螺钉可供选择，建议选择较长的螺钉(实际中存在6、8、10mm长度)可用。

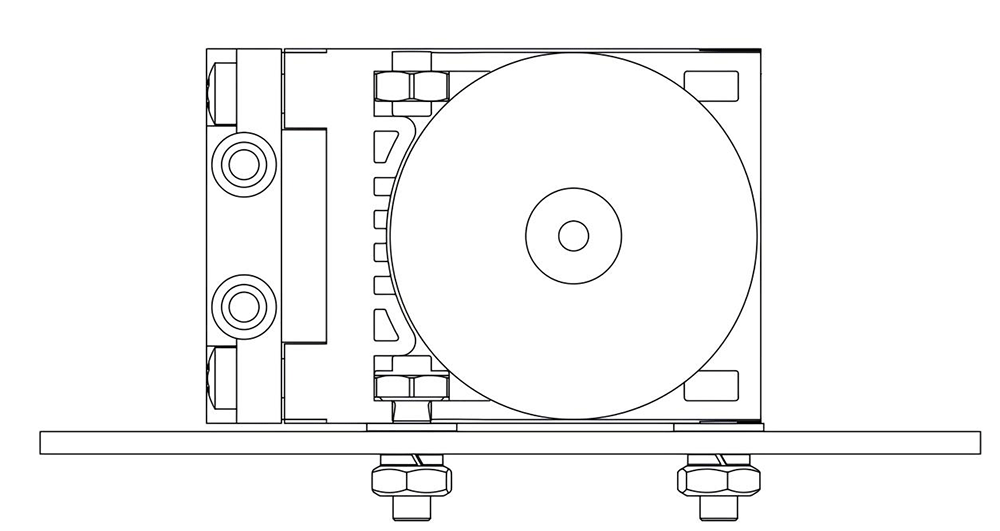

2.泵体侧面安装与固定

F15泵体侧面预留了M2.5六角螺母/螺钉安装位，支持泵体直立安装或通过侧面安装螺母放倒安装，用户可根据需求自行配备并选择螺钉长度。

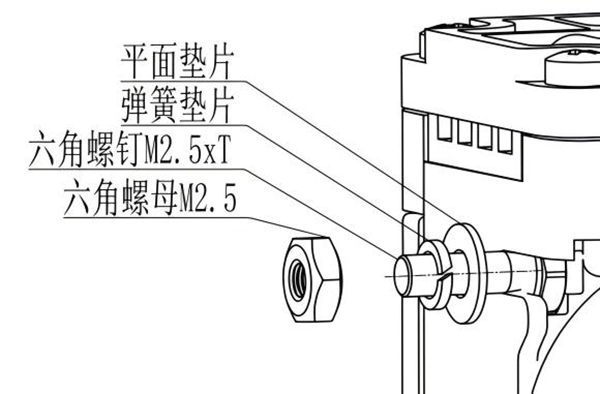

1)安装时需将螺钉或螺母先安装在泵侧面安装孔位置，再依次加入2.5*5*0.5平面垫圈、M2.5弹簧垫圈，最后用M2.5六角螺母/螺钉固定即可。安装示例如下图：
