您当前的位置:首页>>无刷调速真空泵VNY调速资料
微型泵产品分类 >>调速微型真空泵调速


调速微型真空泵电压调速或调频调速详解


1.红色电源线连接电源正极、黑色电源线连接电源负极 (若正负极接反电机不会烧毁,但泵不工作);电源指示灯有红色和蓝色两种状态,当指示灯为红色时表示电源已接通电机未运转,指示灯为蓝色时表示泵正在运转。
2.VNY进口完整版调速说明(注意:VNY的国产简化版、进口简化版无以下调速功能):

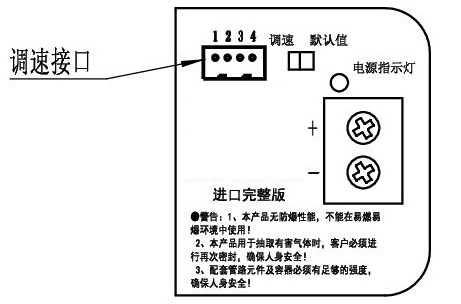

调速气泵VNY调速标签

(1)切换开关说明:“默认值”泵出厂设定转速,切换至该档位时泵以出厂设定转速运行;“调速”外控信号调速,切换至该档位时可通过外控信号控制泵的转速。

(2)调速接口及其接线说明:
【警告】禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

序号

引线颜色

功   能

说明

1

地线



接调速信号源负极,不能与泵电源负极相连。

2

电压信号输入

1V<调速<5V

  通过调节输入信号的电压控制泵输出流量,二者呈现增函数关系。
  当电压<1V时泵停止工作,>5.5V时将烧毁电机。可用此端口控制电机启停。

3

频率信号输入

信号为矩形方波,
频率变化范围
1100~2500Hz
2V≤高电平≤5V
0V≤低电平≤0.8V


通过调节输入信号的频率控制泵输出流量,二者呈现增函数关系。
当频率<1100Hz时泵停止工作,>2500Hz时烧毁电机;频率信号允许误差为±30Hz。可用此端口控制电机启停。

4

绿

预留功能


预留功能线,对本品没有用,请绝缘包扎。
【警告】
禁止热插拔!严禁在带电的情况下连接或断开电机引线!所有连接或断开动作必须在彻底切断电源的情况下进行!否则将烧毁电机!导致保修失效!

【特别注意】:
1.严禁泵带电运行中拨动按钮,来完成调速和默认值互换,否则可能造成电机烧毁等故障;
2.调节泵转速时,输入信号为电压信号,或频率信号,二选一即可。不能同时输入电压和频率信号,且未选用的信号控制线须绝缘包扎!
3.泵频繁启停时,启停间隔须5s以上!!
以上注意,如不遵守,由此造成的电机烧毁或者其他部件损坏等,我司将不予免费质保!

(结束)
