	无刷微型高压小水泵W20P1 三维结构安装图		● ● ●

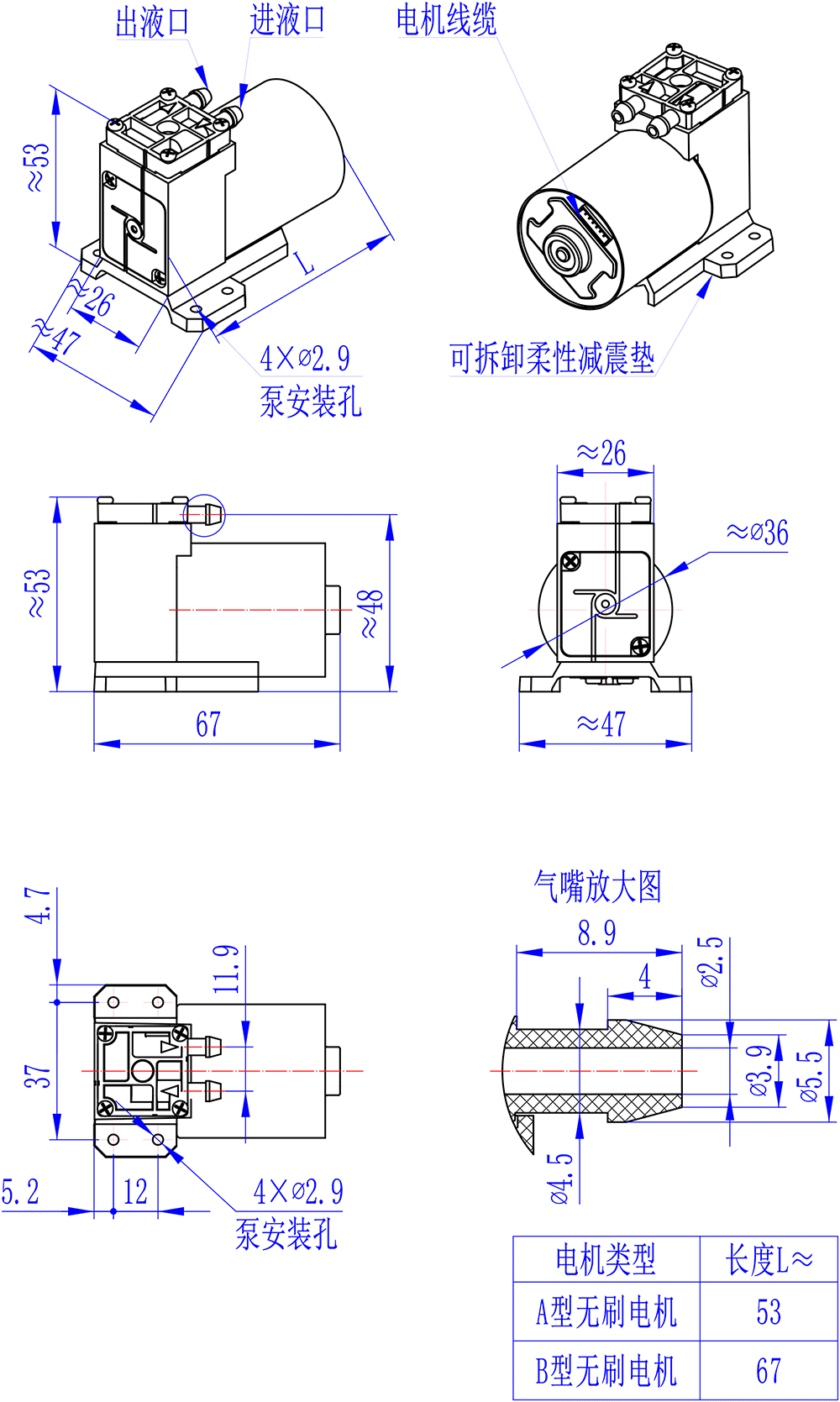

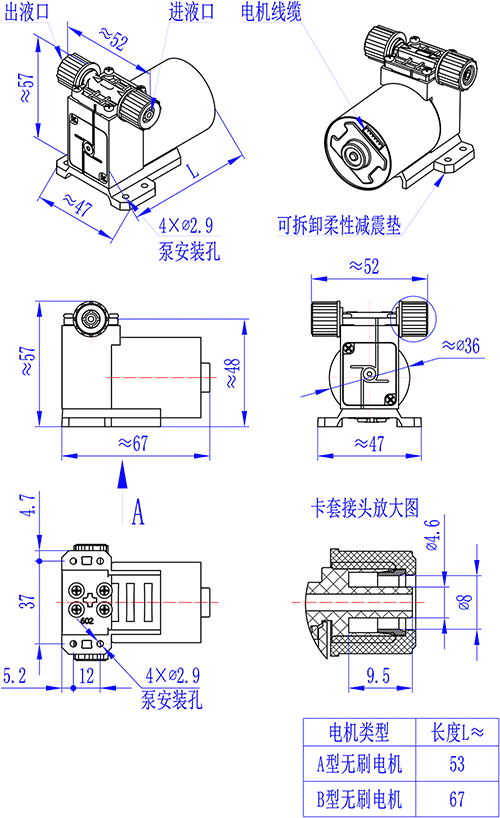

1.W20P1系列微型无刷高压水泵-卡套接头型外形尺寸图(以下图示单位：mm)

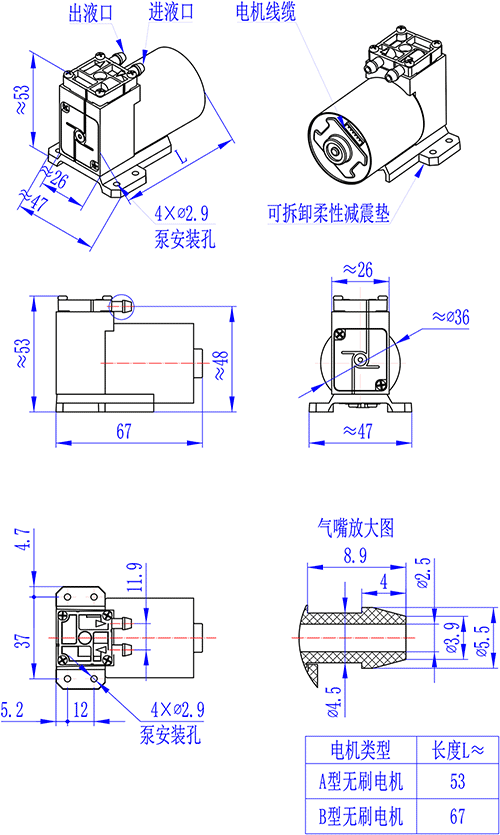

2.W20P1系列微型无刷高压水泵-宝塔接头型外形尺寸图(以下图示单位：mm)


	安装说明		● ● ●

1.泵体的安装与固定 1)本产品出厂时随泵附带柔性减震安装垫；为了减少泵运行时的噪音和震动，我司建议通过柔性减震安装垫将泵体固定在设备机箱或面板上。减震安装垫上具备4个Ø2.9mm安装通孔，可采用外径不大于2.9mm的螺钉进行安装。 2)当特殊情况不采用减震安装垫安装时，可将减震安装垫拆卸，通过泵体底部的4个安装孔进行安装。此时需采用ST2.9规格自攻螺钉，且螺钉螺纹长度L≤5+δ安装板厚。 3)例：当安装板厚δ=2mm时，自攻螺钉螺纹应选择长度L≤7mm的，在标准螺钉规格中，只有4.5mm和6.5mm的螺钉可供选择，为了保证连接可靠性，此处的螺钉规格应选ST2.9*6.5。

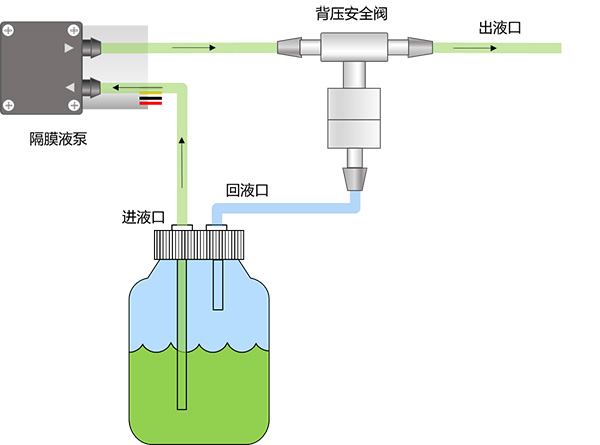

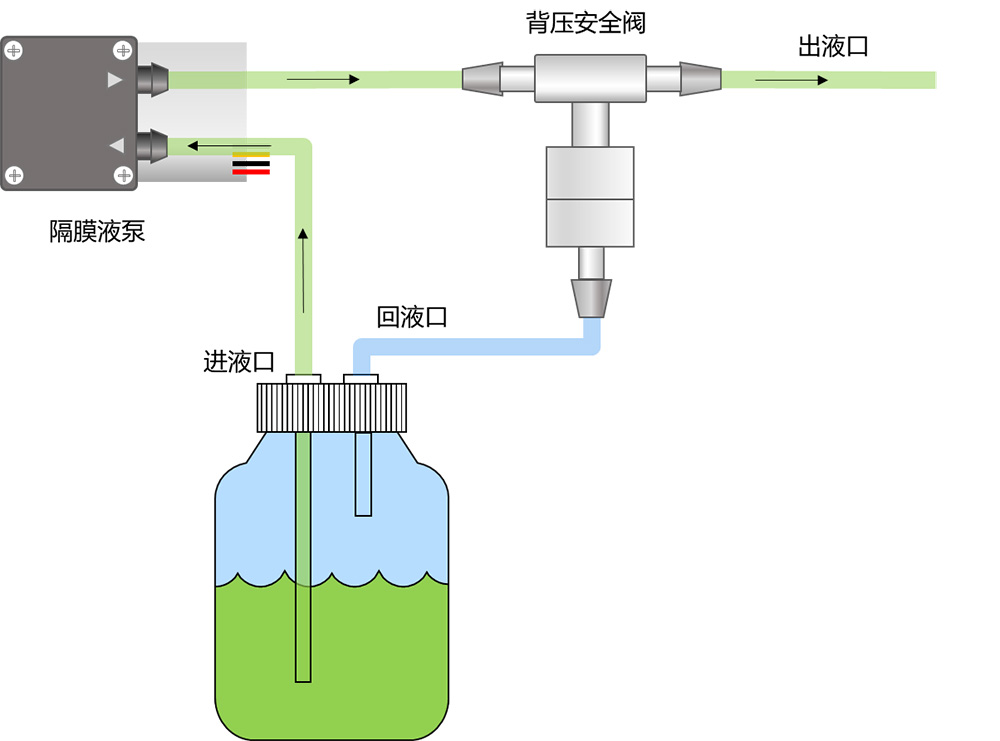

2.卡套接头的管路连接
1)当选择的是配置卡套接头的泵头时，请按照下列图示方法进行管路连接(点小图可以打开大图)。

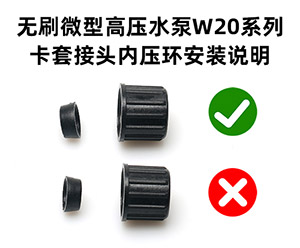

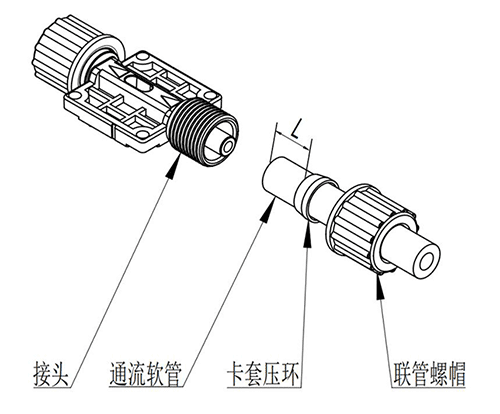

2)使用卡套接头时，请选择内径3mm外径8mm的软管，或者内径4mm外径6mm硬管，并搭配合匹配6mm或8mm外径的卡套压环，两种规格的卡套压环均随泵发货，需根据管路外径选择正确型号安装。步骤1：先将预先旋合在泵头的联管螺帽旋下，并取出放置在联管螺帽内部的卡套压环；步骤2：将联管螺帽、卡套压环按照图示方向和次序依次套在软管连接端，确保软管外径需小于卡套压环内径。（需要保证L≥8mm，以保证软管能插入到位）步骤3：将套好卡套压环和联管螺帽的软管插入泵的进、排液口并向内推动软管，直到不能继续推动为止。步骤4：将卡套压环推动至最靠近软管端面位置，直至不能继续推动为止。步骤5：保持软管和卡套压环不动，顺时针旋入联管螺帽，直至用手无法继续拧动为止，并检查管路是否已经连接牢靠。


	客户维修无害化声明		● ● ●

为了保护我司员工和物流企业人员及全社会相关人员的人身和环境安全，请您在将维修和退换产品，寄回新为诚科技前，对抽取过有毒、有害、腐蚀性、生物危险性、放射性及其他危险介质的产品进行彻底的清洗和无害化处理，并随泵附带本无害化声明表，否则我司有权拒绝对上述产品进行进一步维修处理，感谢您的配合和理解！

项目	内容
产品型号
序列号
曾抽取介质成分清单


声明内容	本返修/退换产品已经过彻底的清洗和无害化处理，不含有潜在的腐蚀性、放射性、生物危险性和其他有毒有害的危险成分，及对承运人、检修人员及其他相关处理人员的人身安全不构成风险。

_______________________

(公司签章)

签名日期

(可向我司客服索取电子版本的《客户维修无害化声明》，打印签字等)


	随货配件(点击下图看大图)		● ● ●

1.过滤器：1个(赠送)		2.E4卡套接头配套PU管：(按清单赠送，超出收费)

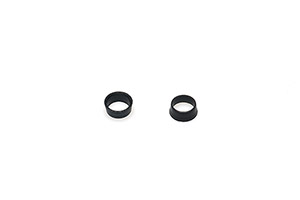

1)W20P系列： E4卡套接头应配：“中号过滤器GA7.8”； H4卡套接头应配：“小号过滤器GA6.0”；材质：聚碳酸酯(外壳)，尼龙(滤网)； 2)用途：过滤气/液体中的粉尘杂质，确保泵内部的精密气密性元件正常工作，有效延长泵的寿命。 3)允许工作介质温度：0°C～80°C； 4)点击查看：气泵的黑白过滤器使用说明		1)PU管规格：内径φ5mm，外径φ8mm(简称58mm，下同)，耐压1MPa，硬质软管(较难形变，弹性弱，用于卡套、快插等匹配外径的接头)； 2)用途：接微型高压水泵W20P出水口，用于压力≥0.2MPa高压场合； 3)选购W20P1-xE4xx(卡套接头)型号时，新为诚每台泵赠送配件清单： PU管58mm+硅胶管6*10mm各0.2米，后者用于转接赠送的中号过滤器，放在微型泵进水端，用于过滤杂质、颗粒；
