微型吸盘|硅胶吸盘|微型真空泵用吸盘|弹簧吸盘|硅橡胶吸盘-XP系列

参数列表

(点击查看)

 产品彩图

 技术参数表

 特点
 与微型真空泵搭配能产生的吸附力
 多个吸盘连接示意图
 微型吸盘二维尺寸图

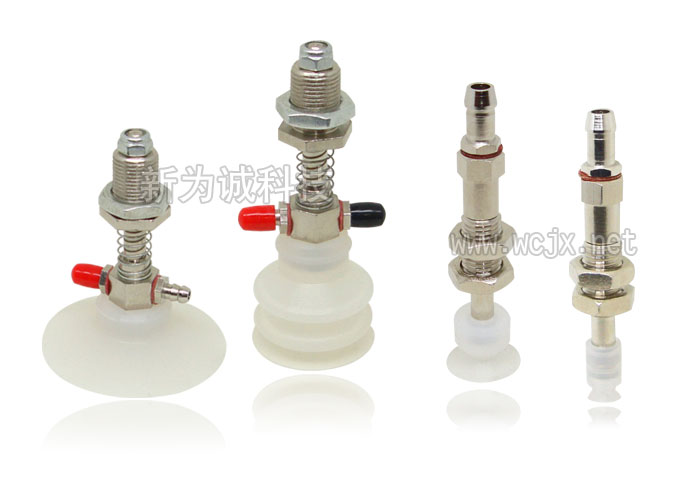

产品彩图



微型吸盘

特点




1.工业级微型吸盘,专门与微型真空泵、微型抽气泵配套(工业级质量的微型吸盘国内较难找到);
2.小直径(Φ6、Φ15)系列采用全金属主体,品质硅橡胶盘体,保证安装、吸附都更可靠、方便;
3.中直径(Φ30)系列采用全金属主体+外置金属弹簧,风琴状橡胶盘体,更可吸附球面、斜面等非平面;
4.大直径(Φ50)系列外置金属弹簧+全金属主体+金属宝塔软管接头,在安装方便、可靠、牢固地同时,也为配合大抽吸力微型真空泵,提供更大的吸附接触面积、更高的抽吸力提供了
可能。

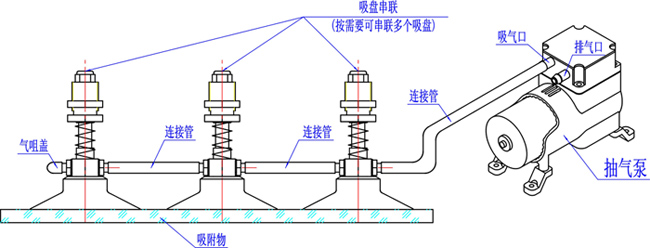

多个吸盘连接示意图



微型吸盘串联和真空泵连接示意图
技术参数表


吸盘型号
吸盘直径
吸盘材质
缓冲机构
体积
(MAX包容尺寸, 单位mm)

重量
(g)

Φ6
Φ6mm
硅橡胶
内置缓冲机构
30×14×58
15
Φ15
Φ15mm
硅橡胶
内置缓冲机构
30×15×59
15
Φ30
(已经停产)
Φ30mm
硅橡胶
外置缓冲机构
Φ31×80
45
Φ50
Φ50mm
硅橡胶
外置缓冲机构
Φ50×63
45
备 注
 1.风琴吸盘(仅Φ30的吸盘外形为风琴吸盘),适合吸附球面、斜面等非平面。
 2.以上规格吸盘建议接管:内径4mm×外径8mm硅胶管。

与微型真空泵搭配能产生的吸附力:



常用于真空吸附的
抽气泵型号
抽吸力压强
(Kgf/cm2)
吸盘型号(接1个以下型号吸盘的吸附力,接多个吸盘则吸附力相加)
Φ6吸盘
Φ15吸盘
Φ30吸盘(停产)
Φ50吸盘
VLK5005
0.5
0.14
0.88
-
9.81
VLK4506
0.55
0.15
0.98
-
10.79
PK5008
0.5
0.14
0.88
-
9.81
PK4512
0.55
0.15
0.97
-
10.79
PC3025N
0.7
0.2
1.23
-
13.74
VQY6538
0.65
0.18
1.14
-
12.74
VAY8828
0.88
0.24
1.54
-
17.24
VBY2105/2106
0.8
0.23
1.41
-
15.70


说明:
1、表格中吸附力的单位为:公斤力(Kgf)。
2、表格中的吸附力是指被吸物体与吸盘之间在完全没有气体泄漏的情况下产生的吸附力,为理论计算值,与实际可能稍有差异。
3、如果吸盘用于提起物体,特别是很重的物体,则要根据实际情况留有足够的安全系数。

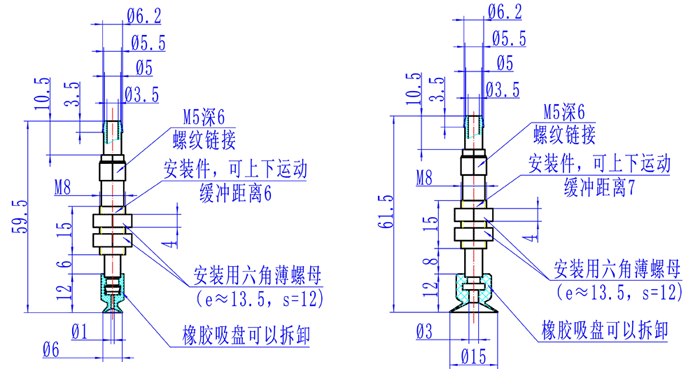

微型吸盘二维尺寸图(图示单位:mm)



真空吸盘

Φ6吸盘

Φ15吸盘
微型吸盘
Φ30吸盘

Φ50吸盘
