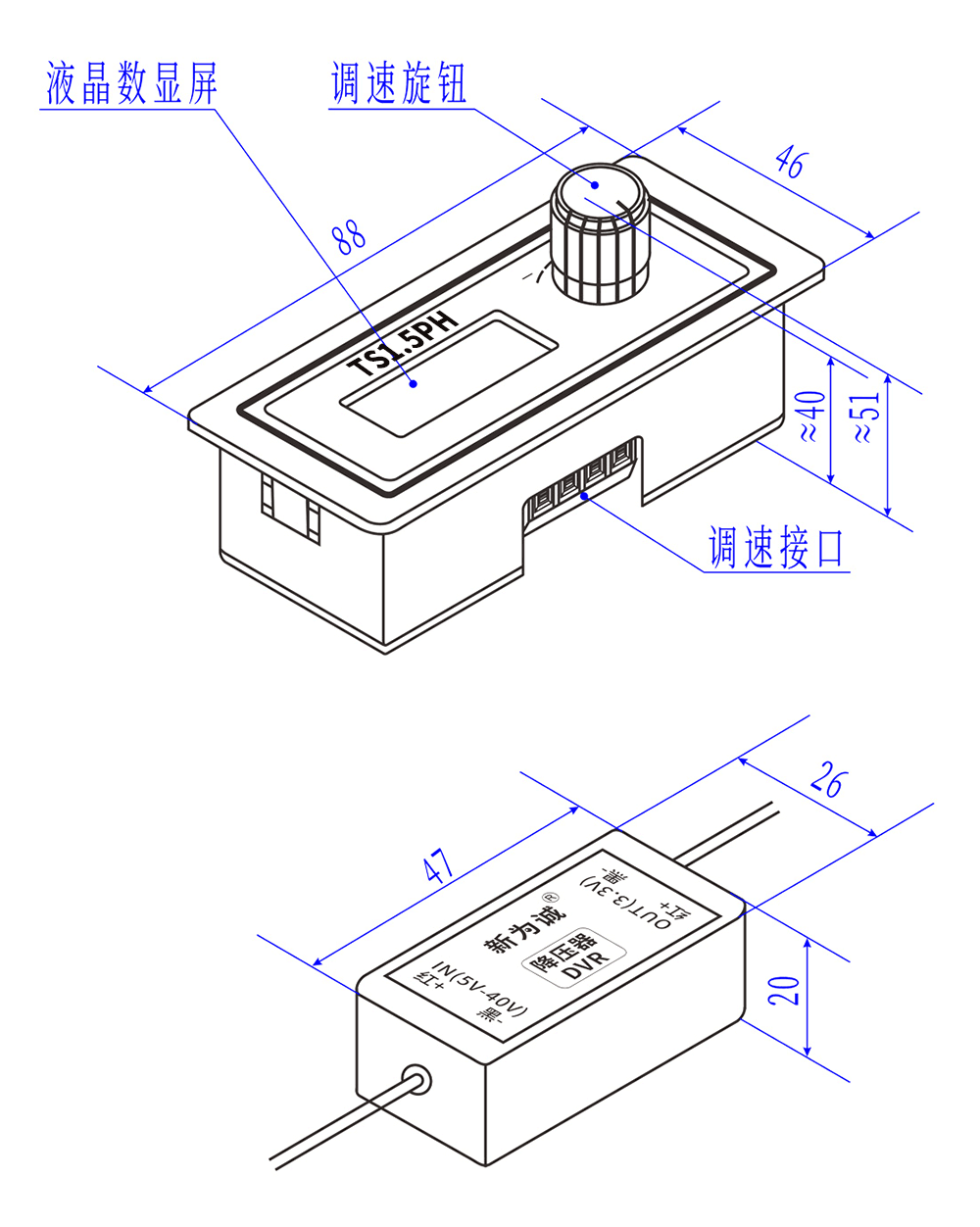

	微型调速器频率PWM两用型TS1.5PH使用说明		● ● ●

五、【PWM调速型-非5V如何接线】—SFNY/SVLC/SWNY等调速型(泵上无指示灯)+TS1.5PH+DVR
1.调速前准备：PWM型的微型泵(以SFNY4002-24V为例)、TS1.5PH调速器+DVR降压器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
泵不接TS1.5PH+DVR, 泵6根引出线：
正极红线——24V电源红鱼夹；
蓝、橙、黑线绕在一起——24V电源黑鱼夹；
黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；
通电测试，泵能正常运转，说明调速前微型泵正常；
3.微型泵PWM调速型-非5V，如需TS1.5PH调速，必须搭配DVR降压器，新为诚出厂默认：TS1.5PH与DVR降压器之间已连好接线，并从PWM+端口引出蓝色鱼夹接头(免费赠送)，方便客户使用时，快速连接，如图1所示：

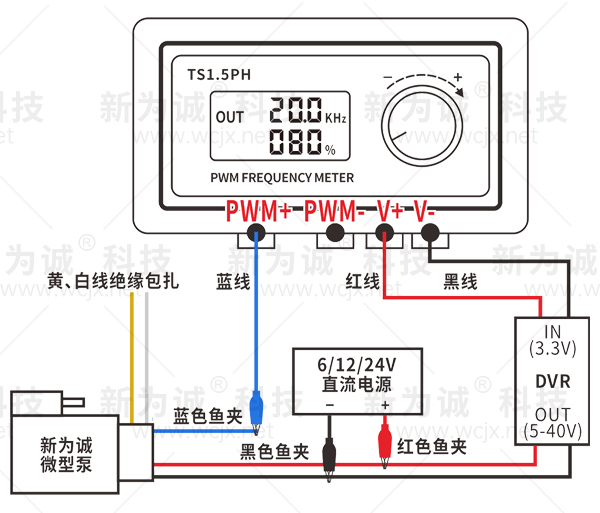

(图5.1-TS1.5PH侧面调速端口-SFNY/SVLC/SWNY等接线)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图5.2：

(图5.2-通电后TS1.5PH开机界面)

1)PWM型调速原则：先固定频率，再调占空比；
2)液晶屏显示“OUT”，先“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率，如不在SFNY等泵PWM调速规范(频率范围20KHz～30KHz)内，需修改到范围内的某一个固定频率，例如25KHz如图5.3；

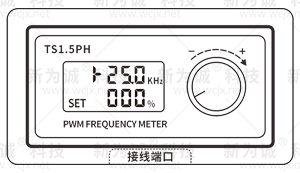

(图5.3-先调频率到固定范围25KHz)

3)再次“按压”旋钮，箭头

变成指向占空比(xx%闪烁)时；或不操作稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮，一调节，就自动出现“SET”和指向占空比的箭头

，且xx%闪烁，直接调占空比到0%如图5.4；
注意：是顺时针旋转调大占空比，转速反而变低(声音变小)；反之，调小占空比，则让转速变大(反比关系)！

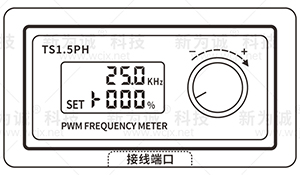

(图5.4-调节占空比到0%)

4)调速方式与电机转速——类似反比(与其他型号不同)：
SFNY等PWM调速微型泵，占空比与转速成反比：占空比上升，转速、声音下降；反之转速上升，声音变大；调到需要的占空比(转速)即可！

5.【注意】：
1)SFNY等PWM调速微型泵，与频调型不同，占空比与电机转速不是一一对应关系，仅为反比关系。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)SFNY等PWM调速微型泵，推荐设定值：
(1)设定固定的频率，不宜超过调速规范允许的20-30KHz范围外；
(2)占空比空载测试时，不宜高于95%，若占空比太高(转速太低)导致停机；则需调到低于80%占空比，断电重启微型泵才能启动！
(2)重载下(如抽或排气口堵塞下)，MAX占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致微型泵无法启动！新为诚微型泵

六、【PWM调速型-非5V如何接线】—ASP-W等无刷调速微型水泵(泵上无指示灯)+TS1.5PH+DVR
1.调速前准备：PWM型的微型泵(以ASP2015W-24V为例)、TS1.5PH调速器+DVR降压器、对应24V直流电源，确保处于断电状态；
2.测试不调速状态下，微型泵是否能正常工作：
泵不接TS1.5PH+DVR, 泵5根引出线：
正极红线——24V电源红鱼夹；
绿、黑线绕在一起——24V电源黑鱼夹；
黄、白线-绝缘包扎(或悬空，保证不要和其他接线触碰)；
通电测试，泵能正常运转，说明调速前微型水泵正常；
3.微型泵PWM调速型-非5V，如需TS1.5PH调速，必须搭配DVR降压器，新为诚出厂默认：TS1.5PH与DVR降压器之间已连好接线，并从PWM+端口引出蓝色鱼夹接头(免费赠送)接ASP-W的绿线；方便快速连接，其余接线如图6.1所示：

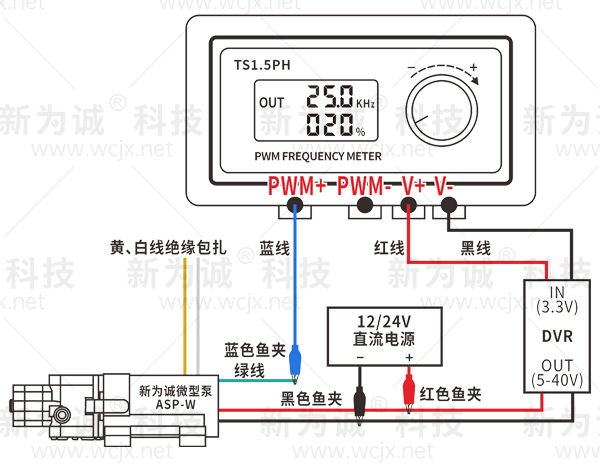

(图6.1-TS1.5PH侧面调速端口-ASP-W接线图)

4.确认接线正确、且无虚接下，接通电源，TS1.5PH液晶屏初始界面显示如下图6.2：

(图6.2-通电后TS1.5PH开机界面)

1)PWM型调速原则：先固定频率，再调占空比；
2)液晶屏显示“OUT”，先“按压”旋钮，液晶屏左下角显示“SET”，出现箭头

指向频率(频率值闪烁)时，旋转旋钮调节到需要的频率，如不在ASP-W等泵PWM调速规范(15-35KHz)内，需修改到范围内的某一个固定频率，例如25KHz如图6.3；

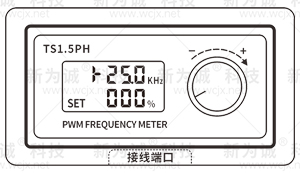

(图6.3-先调频率到固定范围25KHz)

3)再次“按压”旋钮，箭头

变成指向占空比(xx%闪烁)时；或不操作稍等1-2秒，液晶屏自动显示“OUT”后，“直接”旋转旋钮，一调节，就自动出现“SET”和指向占空比的箭头

，且xx%闪烁，直接调占空比到20%如图6.4；
注意：是顺时针旋转调大占空比，转速反而变低(声音变小)；反之，调小占空比，则让转速变大(反比关系)！

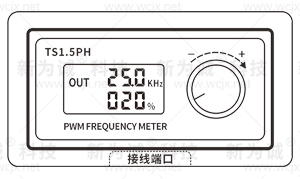

(图6.4-调节占空比到20%)

4)调速方式与电机转速——类似反比(与其他型号不同)：
ASP-W等PWM调速微型泵，占空比与转速成反比：占空比上升，转速、声音下降；反之转速上升，声音变大；调到需要的占空比(转速)即可！

5.【注意】：
1)ASP-W等PWM调速微型泵，与频调型微型气泵不同，占空比与电机转速不是一一对应关系，仅为反比关系。
2)约1-2秒不动旋钮，默认变回“OUT”；
3)ASP-W等PWM调速微型泵，推荐设定值：
(1)设定固定的频率，不宜超过调速规范允许的15-35KHz范围外；
(2)空转或抽水测试(如仅水循环等轻负载)时，调高占空比应≤75%，若占空比太高(转速太低)导致停机；则需调到低于70%占空比，一定要等TS1.5PH液晶屏熄灭(也即彻底断电)后，再上电重启，微型泵才能启动！
(3)重载下(如排水口接有喷枪、阀门等接近堵塞时)，MAX占空比需根据客户工况实际测试，避免因转速过低启动乏力，导致微型泵无法启动！新为诚微型泵
