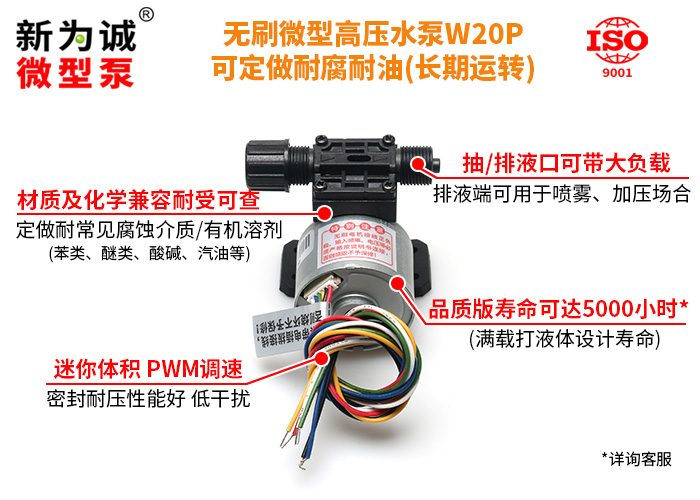

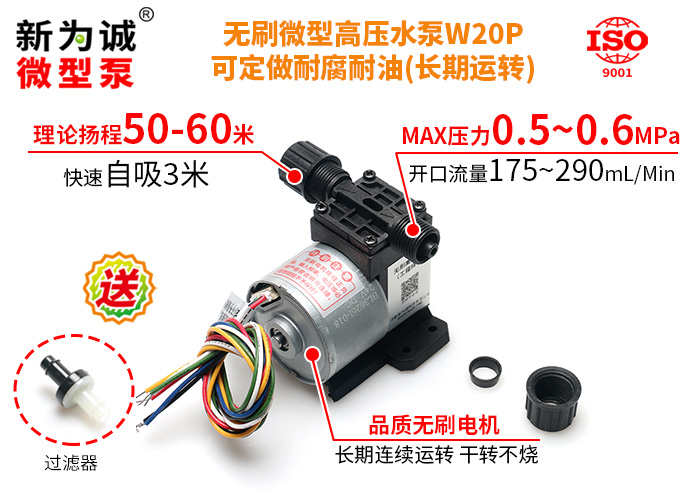

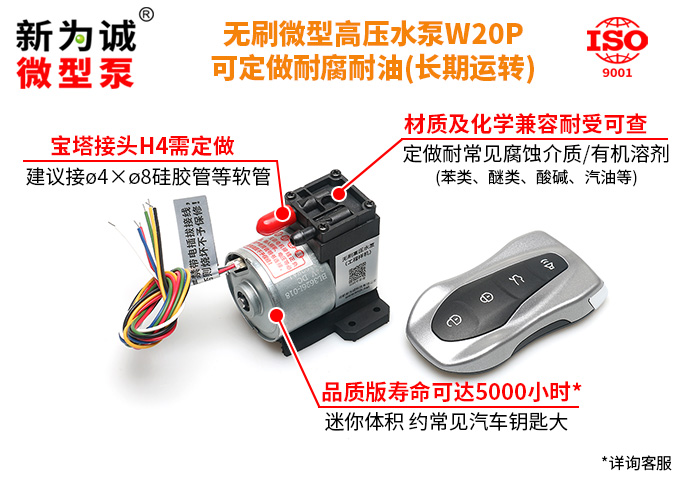

无刷微型高压调速微型水泵W20P-产品实物图

无刷微型高压调速微型水泵W20P-产品实物图

【注意】
1.所有规格均使用直流电源。所需直流稳压电源为选配件，客户需自行配备，或也可从我公司购买定做好的电源。
2.该系列微型泵启动电流稍大，为保证泵的正常运转，建议所配直流稳压电源“过流保护电流”：
1)W20P1-AE4ES-12V应超过2A，例如 12V3A以上；
2)W20P1-AE4ES-24V应超过1A，例如 24V2A以上；
3)W20P1-BE4ES-12V应超过3A，例如 12V4A以上；
4)W20P1-BE4ES-24V应超过2A，例如 24V3A以上；
客户配备的开关直流电源(过载能力要强)；否则可能造成泵无法启动甚至烧毁！(注意，此类故障不属于正常质保范围！)，强烈推荐我司专门定做的JF-12V5A/JF-24V3A电源。详情点这里！
3.输入电压要求12V±10%，24V±5%。
4.【型号及代号说明】：
1)W—水气两用系列；
2)20P—高端高压力型号；
3)1—单泵头；2—双泵头(未来推出)
4)A—无刷电机A型(标准版默认标配)；B—无刷电机B型(品质版默认标配)；
5)隔膜+阀片+泵头材质组合：
(1)ES：隔膜-EPDM，阀片-EPDM，泵头-PPS(默认)；
(2)FS：隔膜-FKM，阀片-FKM，泵头-PPS；
(3)KV：隔膜-PTFE，阀片-FFKM，泵头-PVDF(4种组合中耐腐MAX强)；
(4)KS：隔膜-PTFE，阀片-FFKM，泵头-PPS；
6)接头说明：
(1)H4-4mm宝塔接头(默认中低压场合，接软管)；
(2)E4-4mm卡套接头(高压场合，接耐压软管)；
5.版本对比：
W20P系列目前根据不同电机配置、品控要求的不同等分为2个版本，标准版(简称B)、品质版(简称P)；都支持PWM调速(简称P)，分别用对应“PB”、“PP”表明。订购时，请一定注明具体版本后缀及代码！具体区别请点击以下链接：各种版本对比
6.【实例说明】：
(1)W20P1-AH4ES-PB-24V：代表无刷高压微型水泵W20P系列，单泵头，A型电机，软管接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速标准版，24V DC供电；
(2)W20P1-BE4ES-PP-12V：代表无刷高压微型水泵W20P系列，单泵头，B型电机，卡套接头；默认采用常规材质EPDM的隔膜和阀片，泵头为PPS材质；PWM调速品质版，12V DC供电；
(3)W20P1-BE4KV-PP-24V：代表无刷高压微型水泵W20P系列，单泵头，B型电机，卡套接头；PTFE隔膜，FFKM阀片，PVDF泵头；PWM调速品质版，24V DC供电；卡套接头......

7.如无特别说明，技术参数均是在20℃、标准大气压101.325kPa的条件下的测定值。对于其它参数规格的产品，可以联系定做。
8.表中平均流量是作为真空泵用时，用皂膜流量计测得的流量值；作为水泵使用时，开口流量是用量杯配合秒表多次测量后求平均所得；使用内径4mm硅胶管，抽水管长300mm，排水管长100mm，不接其他阻尼元件，无变径等；
9.不建议使用质量流量计进行测量，因为质量流量计采样频率过低、脉动性对不同测量原理的流量计影响不一等原因，可能会导致较大误差(这不是微型泵的问题)。

【体积、接管】
1.泵体积(长×宽×高，包容尺寸，单位mm)：
(1)W20P1-AH4xx(标准版，xx-代表材质组合等，下同)：约53×47×53(含减震底座)；W20P1-BH4xx(品质版)：约67×47×53(含减震底座)；
(2)W20P1-AE4xx(标准版，xx-代表材质组合等，下同)：约53×52×57(含减震底座)；W20P1-BE4xx(品质版)：约67×52×57(含减震底座)；
2.抽、排气嘴尺寸(mm)：
(1)H4(宝塔接头)：ø3.9(内孔)×ø4.5(外径)，接口形状：防滑凸起式(抽排气嘴一样)，材质：尼龙；
(2)E4(卡套接头)：ø4.6(内孔)×ø8(外径)，内部长度：9.5，带有联管螺帽、压环、外螺纹接头，材质：尼龙；
3.建议接管(mm)：
(1)H4(宝塔接头)：建议内径ø4×外径ø8硅胶管等软质软管；
(2)E4(卡套接头)：默认φ8卡套压环时，建议内径ø5×外径ø8的硬质软管(例如PU管、PA6尼龙、PTFE聚四氟乙烯管等，且耐压超过0.6MPa)；选用φ6卡套压环时，建议内径ø4×外径ø6的硬质软管......
4.重量：约130克(因定做不同材料接头、部件等而异)。
5.进、出(液)气嘴之间有箭头指示，箭头起始端代表进口，结束端代表出口，宝塔接头使用前请一定取下防尘帽。
